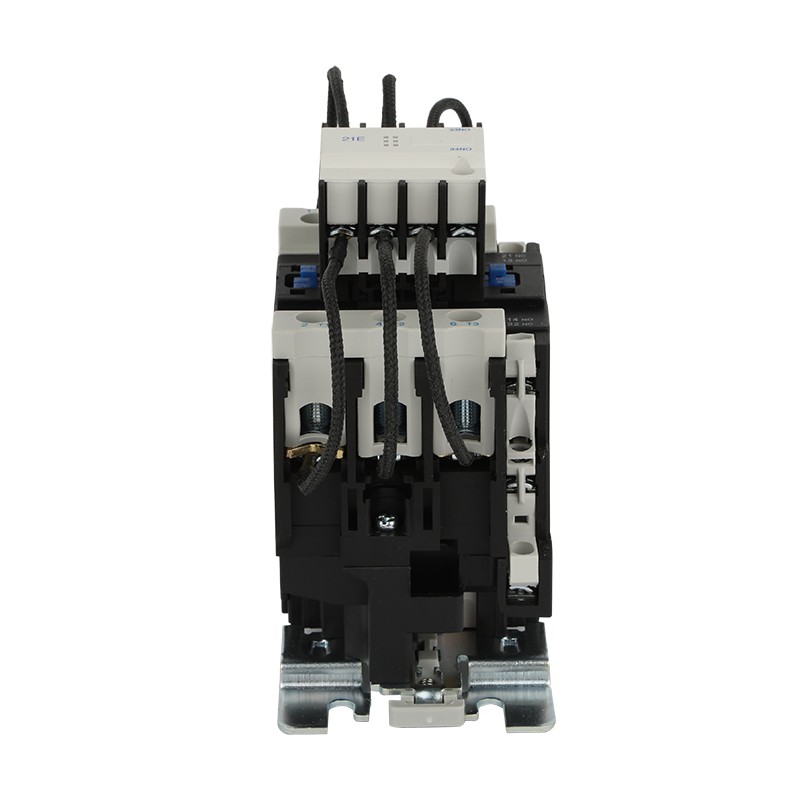

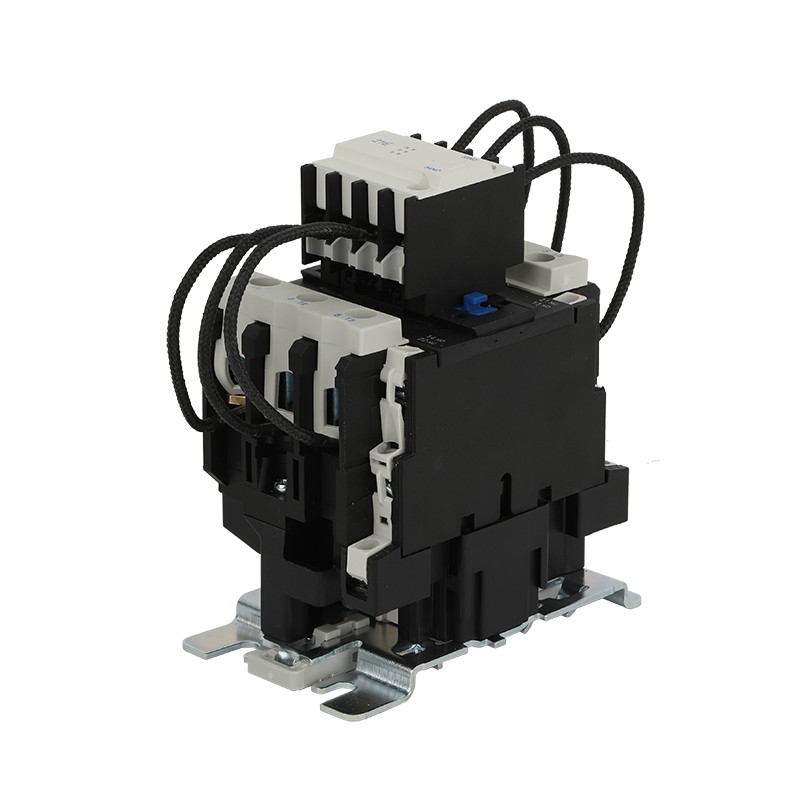

CJ19 Series kondensatorkontaktorer

I et lavspændings-reaktiv effektkompensationssystem er den pålidelige omskiftning af kondensatorkompensationskredsløbet nøglen til at sikre stabil drift af hele lavspændings-reaktiv effektkompensationssystem. At vælge den mest passende strømværdi for CJ19-seriens kondensatoromskifterkontaktorer til dit lavspændings-reaktive effektkompensationssystem er som at vælge den bedst egnede størrelse på en hjerteklap til et hjerte med nedsat funktion - hvis strømstyrken er for lille, vil kontaktorerne blive beskadiget på grund af overbelastning, og hvis strømstyrken er for stor, vil kontaktorernes økonomi og ydeevne være dårlig. Geyue Electric er udmærket klar over, at korrekt valg af CJ19-seriens kondensatoromskifterkontaktorer er den virkelige bekymring for mange brugere, når de bygger en økonomisk og pålidelig løsning for statisk kompensation. Denne artikel vil tydeligt forklare dig den videnskabelige metode til at matche den mest passende strømværdi for CJ19-seriens kondensatoromskiftningskontaktorer i dit kondensatorkompensationskredsløb.

Forstå den eksklusive mission af CJ19-seriens kondensatorkontaktorer

Først og fremmest skal brugerne klart erkende, at som de direkte udfører af kondensatorkoblingshandlinger, er CJ19-seriens kondensatorkoblingskontaktorer ikke almindelige kontaktorer; de er en type kontaktorer, der er specielt designet til at tænde eller slukke for kondensatorer. Deres kerneopgave er sikkert at håndtere den enorme lukkestrøm, der genereres, når kondensatorer er forbundet til kredsløbet. Under denne arbejdstilstand er almindelige kontaktorer tilbøjelige til at kontakte svejsning eller smeltning af kontakterne, men CJ19-seriens kondensatoromskifterkontaktorer kan gennem særlig optimering i kernestrukturen og magnetiske kredsløbsdesign begrænse overspændingsstrømmen til inden for 20 gange den nominelle strøm, og derved sikre den elektriske levetid for dem selv. At forstå den "særlige natur" af CJ19-seriens kondensatoromskifterkontaktorer er det første skridt i korrekt valg af den mest passende strømværdi.

At matche den bedst egnede strømværdi for CJ19-seriens kondensatoromskifterkontaktorer svarer på ingen måde til blot at lave en direkte korrespondance baseret på parametrene angivet på kondensatorernes etiketter. En streng udvælgelsesproces skal tage højde for to vigtige strømrelaterede data: steady-state arbejdsstrømmen og den dynamiske stødstrømspåvirkning.

Mestre kerneformlen for driftsstrøm

Beregningen af ​​steady-state arbejdsstrømmen afhænger af kondensatorernes maksimale driftstilstand under deres faktiske drift. Kerneformlen er: Driftsstrøm (A) = Kondensator nominel kapacitet (kvar) / (√3 * Faktisk driftsledningsspænding (kV)). Det er særligt vigtigt at bemærke, at hvis kondensatorernes nominelle spænding er højere end systemets driftsspænding, vil den faktiske udgangskapacitet og strøm af kondensatorerne falde med en kvadratfaktor. I denne situation er grundlaget for valg af kontaktorer den faktiske driftstilstand for kondensatorerne i det specifikke system, snarere end de ideelle parametre, der er angivet på kondensatorernes navneskilte. Det vil sige, at for CJ19-seriens kondensatoromskiftningskontaktorer bør den bedst egnede strømværdi vælges til at være mindre og mere økonomisk baseret på kondensatorernes faktiske arbejdsstrøm efter reduktion.

Hvorvidt CJ19-seriens kondensatoromskiftningskontaktorer succesfuldt og sikkert kan udføre opgaven med at tænde og slukke for kondensatorerne skyldes i høj grad, om de kan modstå den dynamiske stødstrøm i kredsløbet. Den nominelle arbejdsstrøm for CJ19-seriens kondensatoromskifterkontaktorer er defineret under den betingelse, at de kan modstå tusinder eller endda titusinder af standardoverspændingsstrømpåvirkninger. Derfor er den mest effektive og nøjagtige metode til at vælge den bedst egnede mærkestrøm til CJ19-seriens kontaktorer at henvise til sammenligningstabellen "Kondensatorkapacitet - anbefalet kontaktormodel" leveret af producenten. For eksempel, i et lavspændingssystem for reaktiv effektkompensation med en nominel spænding på 400V, en enkelt kondensator nominel kapacitet på 30kvar og en steady-state strøm på ca. 43A pr. kondensator, i betragtning af overspændingsstrømmen i kredsløbet, anbefaler vi normalt, at brugere vælger CJ19-seriens kondensatorkoblingsstrømkontaktorer med ikke mindre end 6 A.

Overvej de vigtigste variabler på stedet i praktiske applikationer

Mens du allerede kombinerer brugen af ​​formlen og sammenligningstabellen, vil en mere grundig overvejelse af variabler på stedet gøre dig i stand til at vælge CJ19-seriens kondensatoromskifterkontaktorer med en strømværdi, der er tættere på den bedst egnede. Den primære variabel, der skal tages i betragtning, er koblingsstrategien, der er vedtaget af det lokale reaktive effektkompensationsprojekt: er det kobling med én enhed (hvilket betyder, at hver kondensator styres uafhængigt og skiftes én efter én)? Eller er det grupperet og cyklisk kobling med flere enheder (hvilket betyder, at flere kondensatorer er fast grupperet i en enhed og koblet som helhed i en cyklus, med hver gruppe af flere kondensatorer som minimumsenhed)? Når du bruger "gruppeomskiftnings"-strategien, hvis en gruppe af kondensatorer (Gruppe A) først tændes, og den anden gruppe af kondensatorer (Gruppe B) senere tændes, så i det øjeblik, kontakten lukkes, kommer startstrømmen, der genereres af Gruppe B, ikke kun fra netspændingen, men mere alvorligt, fra den allerede opladede gruppe A, som vil aflade til gruppe B, som vil aflades til gruppe B. til en meget større overlejret startstrøm end ved tilkobling af en enkelt gruppe. På dette tidspunkt bør specifikationen af ​​CJ19-seriens kondensatoromskifterkontaktorer opgraderes korrekt, det vil sige, vælg kontaktorer med en større strømstyrke. Den anden variabel, der skal overvejes, er systemets harmoniske miljø: når baggrundens harmoniske indhold er højt, vil strømmen af ​​kondensatorkredsløbet stige på grund af harmoniske og kan forårsage resonansforstærkning. Det anbefales at reservere en yderligere 15%-25% margin baseret på den beregnede driftsstrømværdi, eller fortrinsvis bruge anti-harmoniske smarte kondensatorer. Den sidste variabel, der skal tages i betragtning, er installationsmetoden og arbejdsmiljøet: den tætte installationsmetode og dårlige ventilationsarbejdsmiljø vil forringe varmeafledningsforholdene for CJ19-seriens kondensatoromskifterkontaktorer, hvilket påvirker deres belastningsbærende kapacitet. Ved valg er det også nødvendigt at opgradere specifikationen passende, det vil sige at vælge kontaktorer med en større strømstyrke.
