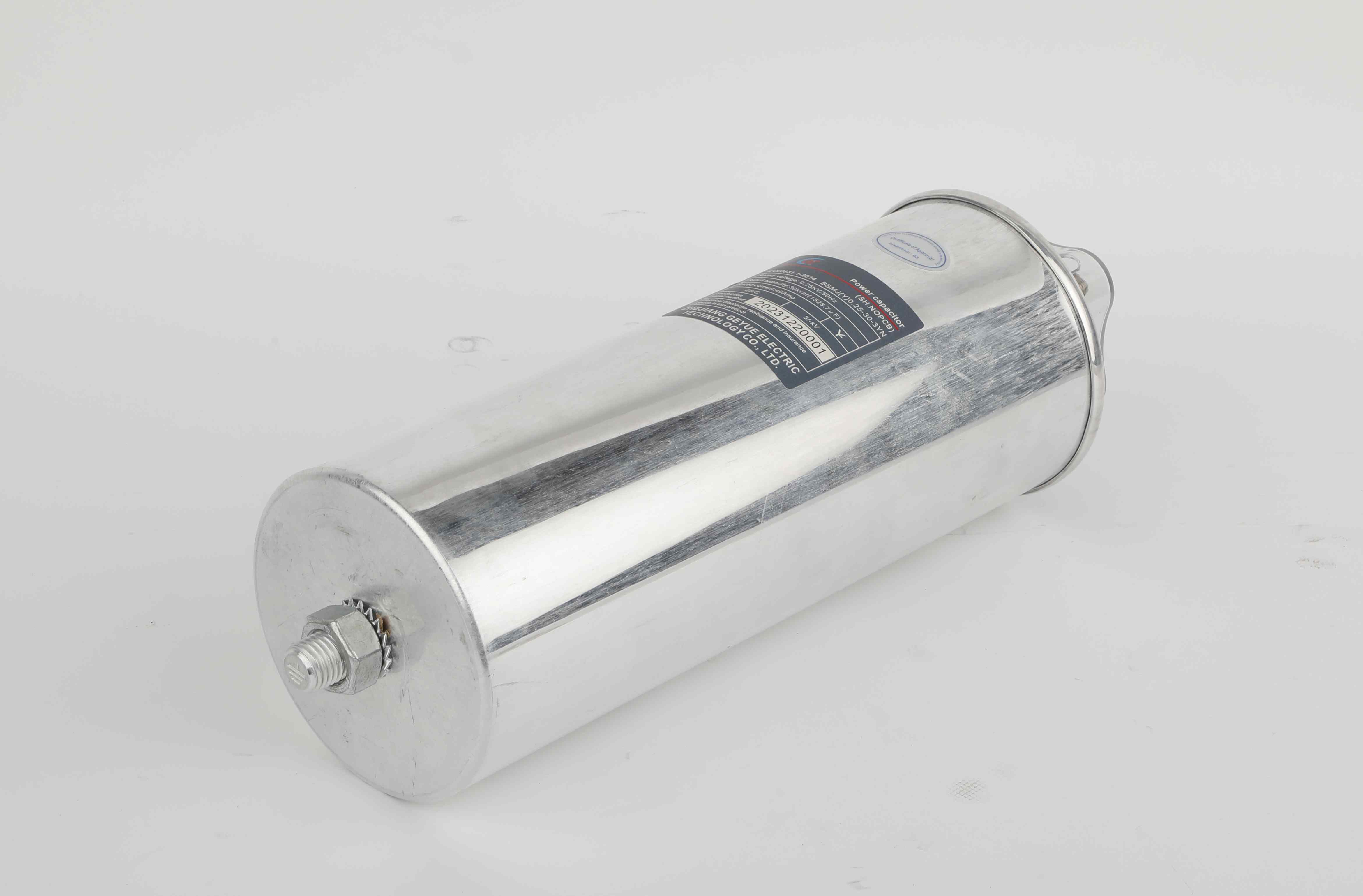

Er dine PFC -kondensatorer sikre? 5 overophedning af advarselsskilte, du ikke kan ignorere

En brand forårsaget af overophedning af en PFC -kondensator vil forårsage enorme tab for det industrielle magtfordelingssystem. Baseret på et bibliotek med titusinder af fejltilfælde har Geyue Electric opsummeret fem overophedningssignaler, der skal indgår straks i industrielle lavspændingsreaktive strømkompensationsscenarier, hvilket hjælper din virksomhed med at undgå uventede tab på mere end seks tal.

Signal 1: Unormal stigning i foringsrørstemperaturen (> 75 ℃).

Under normale arbejdsvilkår, når omgivelsestemperaturen er 40 ℃, vil foringsrørstemperaturen for PFC -kondensatoren ikke overstige 55 ℃. Hvis foringsrørstemperaturen for PFC -kondensatoren overstiger 55 ℃ og når advarselsstemperaturområdet fra 60 til 75 ℃, skal du hurtigt undersøge årsagen til temperaturstigningen. Hvis foringsrørstemperaturen på PFC -kondensatoren nærmer sig over 75 ℃, skal du manuelt gribe ind for straks at forhindre PFC -kondensatoren i at fortsætte med at operere. Du kan bruge en infrarød termisk billedbehandling til nøjagtigt at måle temperaturen på PFC -kondensatorens foringsrør. Du kan også blot bestemme, om huset overopvarmes ved at trykke på din håndflade mod det. Hvis din håndflade ikke kan holde mod foringsrøret i 5 sekunder, kan vi bestemme, at foringsrøret overopvarmes.

Signal 2: Tre-fase strøm ubalance> 15%.

Når den trefasede strøm ubalance i et lavspændingsreaktivt effektkompensationssystem overstiger 15%, vil forskellige skjulte farer følge den ene efter den anden, lige fra udstyrsskade til systemkollaps, såsom nedbrydning af interne komponenter i PFC-kondensatorer eller eksistensen af sekventiel nulstrøm i systemet. Du kan beregne den ubalance grad af trefasestrømmen i systemet ved hjælp af følgende formel: ubalance grad = (i_max - i_avg)/i_avg × 100%. Når den trefasede nuværende ubalance er større end 15%, skal du straks afbryde denne gruppe af PFC-kondensatorer og bruge en LCR-måler til at omhave kapacitansværdierne for hver fase.

Signal 3: Misfarvning eller svulmning af den beskyttende belægning.

I henhold til de termodynamiske principper for materialer og elektrokemiske love er misfarvning og svulmning af den beskyttende belægning af PFC -kondensatorer faktisk visuelle signaler om forringelsen af de interne materialer i kondensatorerne, hvilket direkte afspejler den progressive svigt i den dielektriske film, metalliseringslag og pakningsmateriale. Den materielle forringelse af kondensatorens beskyttelsesbelægning er opdelt i tre trin. Temperaturerne, der svarer til hvert trin, henviser til de varme-spot-temperaturer inde i kondensatoren snarere end overfladetemperaturerne i foringsrøret. I den første fase, "indledende oxidation", når den hot-spot-temperatur er mellem 70 ℃ og 90 ℃, oxiderer polypropylenfilmen og den beskyttende belægning af kondensatoren lidt gul. Den anden fase, "midtvejs nedbrydning", opstår, når den maksimale varmt-spot-temperatur er mellem 90 ℃ og 110 ℃. Metalliseringslaget migrerer, og den beskyttende belægning af kondensatoren er lokalt brunet. I den tredje fase, "terminal kollaps", når den varme-spot-temperatur overstiger 120 ℃, fordampes det dielektriske og udvides, hvilket får den beskyttende belægning af kondensatoren til at bule og sprænge. Hvis bule af kondensatoren ikke behandles i tide, vil den forårsage en kortslutning af interfase i hele strømdistributionssystemet om et par dage.

Signal 4: Kondensatoren udsender en sød og brændt lugt.

Når PFC -kondensatorer er i en tilstand af alvorlig overophedning eller ved at mislykkes, vil der blive produceret en speciel lugt. Når hot spot-temperaturen inde i kondensatoren når 90-100 ℃, vil den polypropylen-dielektriske film inde i den selvhelende filmkondensator oprindeligt oxidere og udsende en lidt sød honninglignende smag. Når den varme-spot-temperatur inde i kondensatoren når 110 ℃ -130 ℃, vokser dendritter i det metalliserede lag, hvilket giver en stærk karamel lugt. Når den hot-spot-temperatur inde i kondensatoren overstiger 130 ℃, vil den polypropylen-dielektriske film inde i den selvhelende filmkondensator gennemgå en termisk krakningsreaktion. Efter den dielektriske kulsyre udsender den en sød og skarp blandet lugt. Når du lugter ovennævnte lugt, skal du straks bære en gasmaske, afskære strømmen og ventilere, bruge en infrarød termisk billedbehandling til at bekræfte temperaturen på foringsrøret (direkte kontakt er forbudt, hvis den overstiger 80 ℃), og brug en eksplosionssikre ventilator for at fjerne den dekomponerede gas for at undgå antændelse ved elektriske gnister.

Signal 5: Det tidlige advarselssystem for den intelligente kondensator udsender en alarmkode.

Hvis et intelligent kondensatoralarmsystem er installeret i kredsløbet, når nodetemperaturen overstiger sikkerhedstærsklen, udsender advarselssystemet en dedikeret alarmkode. Du skal give kondensatoren mulighed for at operere med en reduceret kapacitet inden for 30 minutter. Når ESR -værdien stiger med 30%, udsender det intelligente tidlige advarselssystem en dedikeret alarmkode. Du skal straks afskære strømforsyningen og evakuere folk inden for en 3 meter radius omkring dig.

En overophedet kondensator er ikke kun en morder, der bringer potentielle farer, men også sikringen af systemiske risici. For at undgå farer forårsaget af overophedning af kondensatorer antyder Geyue Electric oprigtigt, at industrielle brugere bruger infrarød fiberoptisk sensor Dual Redundancy til realtidstemperaturovervågning, installer 7%serienreaktorertil præ-harmonisk kontrol og etablere hurtige isolerings- og køleprogrammer og andre nødplaner. Det er bedre at gribe dagen end at vælge den rigtige. Brug nu en termisk billedbehandling til at scanne dit kondensatorskab og kig! Fandt du, at varmt-spot-temperaturen overstiger 65 ℃? Skriv til: info@gyele.com.cn, kontakt det professionelle team af Geyue Electric for at dele dine bekymringer ~
