Hvordan driver CJ19 AC -kontaktoren det elektriske system?

Går dit udstyr på din værksted ofte sammen? For eksempel, når motoren starter, gnister AC -kontaktoren og skal udskiftes hvert par måneder, eller kondensatoren buler ofte og skal udskiftes i tide. Disse fejl er forårsaget af det forkerte udvalg afAC -kontaktor, kernekontrolkomponenten i det elektriske udstyr. At vælge den rigtige AC -kontaktor kan øge udstyrets levetid i høj grad. Den keramiske lysbue -slukningsdækning af AC -kontaktoren kan modstå virkningen af ​​ekstremt høje temperaturbuer og effektivt afskære store strømme. De specielt fremstillede sølvlegeringskontakter er meget holdbare, hvilket giver AC-kontaktoren et ekstra langt liv. Det vigtigste er, at AC -kontaktor- og controller -kondensatoren arbejder sammen for at forbedre effektfaktoren markant og reducere unødvendigt strømtab.

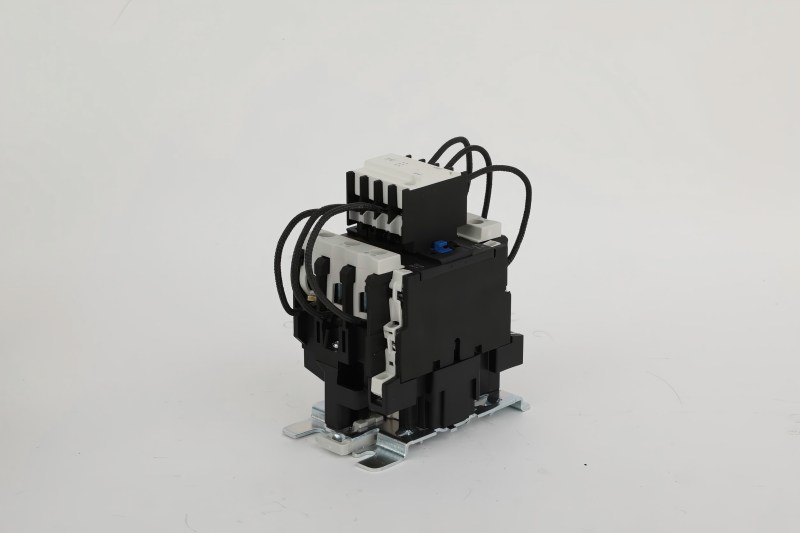

Hvad er CJ19 AC -kontaktor?

CJ19 AC -kontaktor er en automatisk switch -enhed i lavspændingskompensationsskab. Det er hovedsageligt sammensat af tre sæt hovedkontakter, elektromagnetisk spole og lysbue -slukningssystem. Dens kernefunktion er at kontrollere strømmen på og fra motorer, elektriske varmeapparater og andet udstyr.

Hvordan fungerer det?

Når den elektromagnetiske spole afAC -kontaktorer energisk, vil magnetisk kraft blive genereret i den, der tiltrækker den interne jernkerne, og Iron Core driver de tre sæt hovedkontakter, indtil de er helt lukket for at danne en lav kontaktmodstandsvej. Hovedkredsløbets strøm flyder glat til belastningsenheden gennem de lukkede hovedkontakter for at give den mulighed for at fungere.

Når strømforsyningen af ​​spolen afskæres, forsvinder den elektromagnetiske attraktion øjeblikkeligt og er afhængig af energien i nulstillingsfjederen, jernkernen og hovedkontakterne adskiller sig hurtigt, med magt, der er ved at fjerne belastningsstrømmen. Nuværende gnister genereres, når kontakterne er adskilt, menAC -kontaktorer udstyret med et lysbue -slukningssystem. Den keramiske lysbue -slukningsdæksel modstår lysbuen højtemperatur og gastryk. Det indbyggede metalplade kan skære den lange bue i flere korte buer til tvungen afkøling og slukke gnister, hvilket effektivt hæmmer opløsningen og sprøjt af kontaktmetallet og beskytter derved kontakterne mod at brænde og udvide deres liv.

Hvordan gør AC -kontaktorer,Automatisk effektfaktorcontroller, strømkondensatorer og seriereaktor arbejder sammen?

I lavspændingsreaktive strømkompensationssystem arbejder controlleren, AC-kontaktoren, kondensatoren og reaktoren sammen for at forbedre effektiviteten af ​​elektrisk energiudnyttelse i høj grad.

For det første er controlleren hovedsageligt ansvarlig for at overvåge staktnettet og kontinuerligt måle systemets faktiske effektfaktor. Når effektfaktoren viser sig at være lavere end den indstillede værdi, udsender controlleren et forbindelsessignal til driftsspolen for AC -kontaktoren. Efter AC -kontaktoren modtager derefter signalet fra controlleren, vil dets elektromagnetiske spole hurtigt tiltrække til at lukke hovedkontakten. Efter at hovedkontakten er lukket, vil hovedkredsløbsstrømmen flyde til og forbinde kondensatorbanken, der er tilsluttet den. Efter en vellykket forbindelse er kondensatorbanken forbundet til elnettet til at arbejde, neutralisere reaktiv effekt og dermed forbedre den samlede effektfaktor. EndeligserienreaktorAbsorberer og undertrykker den harmoniske strøm i elnettet og beskytter derved kondensatoren mod skader.

Gennem dette system registrerer controlleren, træffer beslutninger og spørgsmålsinstruktioner, AC -kontaktoren udfører switch -instruktionen, kondensatoren sættes i strømnettet for at implementere reaktiv strømkompensation, og reaktoren beskytter kondensatoren. De fire arbejder sammen for at optimere driftseffektiviteten af ​​strømnettet og reducere energiparald.

Hvordan vælger jeg den rigtige AC -kontaktor?

Der er tre nøglepunkter ved valg af AC -kontaktorer:

1. Når du matcher strøm, skal du vælge større snarere end mindre. Den nominelle strøm af AC -kontaktoren ≥ Den nominelle strøm af belastningen * 1,25. For eksempel er den nominelle strøm af en 55 kW motor 110A og enAC -kontaktor≥ 137,5a er påkrævet. Vælg direkte 160A -specifikationen.

2. Vælg spolespænding i henhold til kontrolforsyningen. For eksempel, hvis strømforsyningen er 220V, skal du vælge AC220V -spole, og hvis strømforsyningen er 380V, skal du vælge AC380V -spole.

3. Vælg beskyttelsesniveauet i henhold til miljøet. Hvis det er installeret i en ren distributionsboks, skal du vælge IP20. Hvis det er i et støvet miljø, skal du vælge IP54 eller tilføje en beskyttende skal.

I en sætning: Den skal være 25% større end belastningsstrømmen, spolespændingen er i forhold til strømforsyningen, og hvis installationsmiljøet er beskidt, skal du vælge høj beskyttelse.
