Hvad er de magiske funktioner på kobberbeskyttelsesarket i BSMJ -serien kondensatorer？

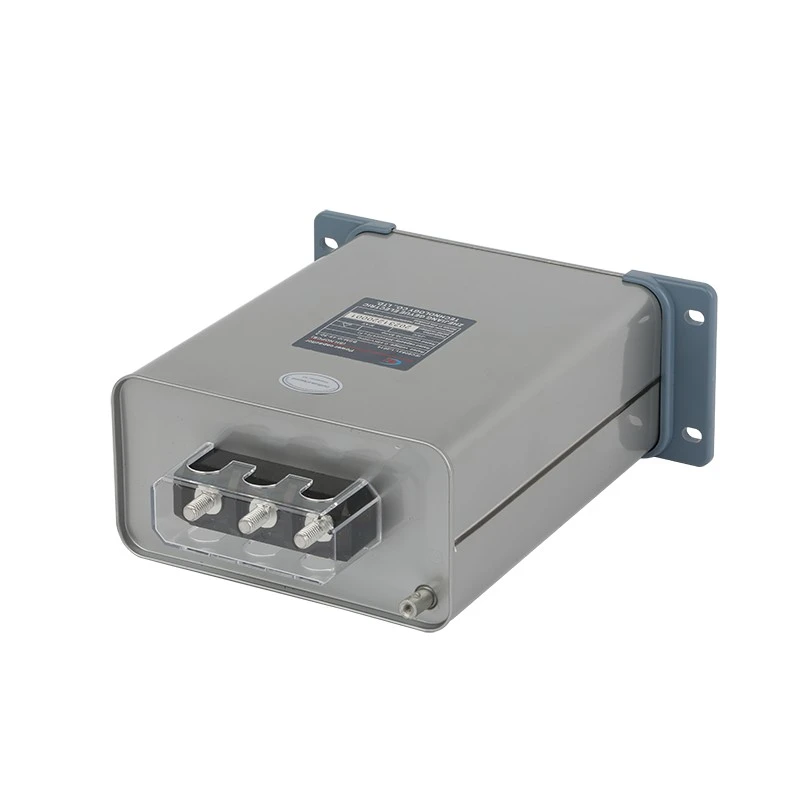

Når vi åbner omslaget til en afBSMJ-serie Selvhelende shunt-kondensatorerAf Geyue Electric (hvad enten det er kassetype eller cylindertype), er den første ting, der fanger øjet, kobberbeskyttelsespladen svejset til ledningen med en luftdrevet spot-konveks svejsemaskine. Så hvorfor er dette umærkelige kobberbeskyttelsesark overalt? Hvad er de magiske funktioner i kobberbeskyttelsesarket i BSMJ -serien kondensatorer? Lad venligst Chief Engineer of Geyue Electric gradvist afsløre mysteriet for dig i følgende tekst.

Forbedring af strømkapacitet

Kobber, som et metal med ekstremt fremragende elektrisk ledningsevne, kan reducere kontaktmodstanden markant mellem kondensatorelektroderne og de eksterne terminalblokke, hvilket effektivt reducerer varmetabet af BSMJ-serien selvhelende lavspændingsskuntskondensatorer og forbedrer yderligere deres aktuelle bæreevne. BSMJ -serien kondensatorer hører alle til metalliserede filmkondensatorer. Selvom elektroderne af denne type kondensator er sammensatte metallag af dampet galvaniseret aluminium, er tykkelsen af metallaget kun på nanometerniveau. Direkte forbindelse er tilbøjelig til lokal overophedning af metallaget på grund af stor strøm. Et indbygget kobberbeskyttelsesark fungerer som et overgangslag til at sprede den strømtæthed og forhindre erosion af de sammensatte metallag af dampet galvaniseret aluminium.

Mekanisk beskyttelse og forbindelse pålidelighed

Som filmkondensator er den metalliserede elektrode af BSMJ -serien tynd og skrøbelig. Kobberpladen løser kanten af elektroden ved svejsning for at forhindre, at det metalliserede lag skræles af på grund af ekstern blyspænding eller vibration. Overfladen på kobberbeskyttelsespladen kan være tinbelagt eller nikkelbelagt (såsom det almindelige tinbelagte kobberplade) for at forsinke oxidation, sikre langvarig kontaktstabilitet og reducere kondensatorsvigt forårsaget af dårlig kontakt.

Hjælp til varmeafledning

Den høje termiske ledningsevne af kobber (termisk ledningsevne 400 W/(M · K)) kan hurtigt sprede den genererede varme på grund af dielektrisk tab (såsom Tanδ) inde i BSMJ-serien, der selvhylder med lavt spændingskondensatorer, reducerer temperaturstigningen og forlænger servicelivet (tjenestets levetid for kondensatoren, som normalt halveres for hver 10 ° C, stiger i temperaturen).

Overtryksbeskyttelse

Kobberbeskyttelsespladen er designet med en specifik struktur til at afskære det defekte kredsløb, når det interne lufttryk i BSMJ-serien selvhelende lavspændingsskuntskondensator er for høj, hvilket forhindrer kondensatoren i at sprænge og forårsage alvorlige tab.

Selvhelende support

Når en metalliseret filmkondensator har en lokal sammenbrud af dielektrikumet, fordamper metalbelægningen omkring sammenbrudspunktet for at opnå "selvhelende". Kobberbeskyttelsespladen forhindrer sekundær skader forårsaget af den nuværende koncentration under selvhelbredelsesprocessen gennem strømudligning.

Svejse af kobberplader og tyndfilmelektroder kræver temperaturkontrol for at undgå høje temperaturskader på den dielektriske film. I et fugtigt miljø er det nødvendigt at sikre integriteten af kobberpladebelægningen for at forhindre elektrokemisk korrosion. Selvom kobberbeskyttelsesplader er små komponenter, er de et af de vigtigste design til den høje pålidelighed og lange levetid for BSMJ-seriens kondensatorer, især uundværlige i krævende anvendelser, såsom reaktive strømkompensation og frekvensomformer. Hvis du har nogen interesse i BMSJ-serien selvhelende lavspændingsskuntskondensatorer, skal du komme tilhttps://www.geyuecapacitor.com/, og kontakt Geyue Electric viainfo@gyele.com.cn.
