BSMJ Series enfaset selvhelbredende shuntkondensator
Model:BSMJ Series
BSMJ-seriens enkeltfasede selvhelbredende shuntkondensator er velegnet til 50Hz eller 60Hz lavspændingsstrømsystem, hovedsagelig brugt til at forbedre effektfaktoren, reducere reaktivt effekttab forbedre spændingskvaliteten, trykke på transformatorkapaciteten og så videre. Det er det bedste strømbesparende produkt, som stærkt anbefales af forskellige lande.
Dette produkt overholder strengt: GB/T 12747.1-2004 og IEC 60831-1:2014-standarderne.
Dette produkt overholder strengt: GB/T 12747.1-2004 og IEC 60831-1:2014-standarderne.
Geyue Electricer en professionel BSMJ Series Single Phase Self-Healing Shunt Capacitor producent og leverandør i Kina, med en fabrik i Yueqing, Zhejiang. BSMJ-seriens enkeltfasede selvhelbredende shuntkondensator er en lavspændingsstrømkondensator designet tileffektfaktorkorrektionog reaktiv effektkompensation i enfasede vekselstrømssystemer. Det bruges i vid udstrækning af industrianlæg, panelbyggere og distributionsselskaber for dets pålidelige selvhelbredende dielektriske, lave tab og lange levetid. Hvis du køber enfasede selvhelbredende shuntkondensatorer, leverer Geyue Electric standardmodeller og tilpassede specifikationer direkte fra fabrikken. Denne model hører også til vores bredereselvhelbredende shuntkondensatorserie.
Nominel spænding0,23 – 1,2 kV
Nominel output5 – 50 kvar
Frekvens50/60 Hz
ForbindelseEnkeltfaset

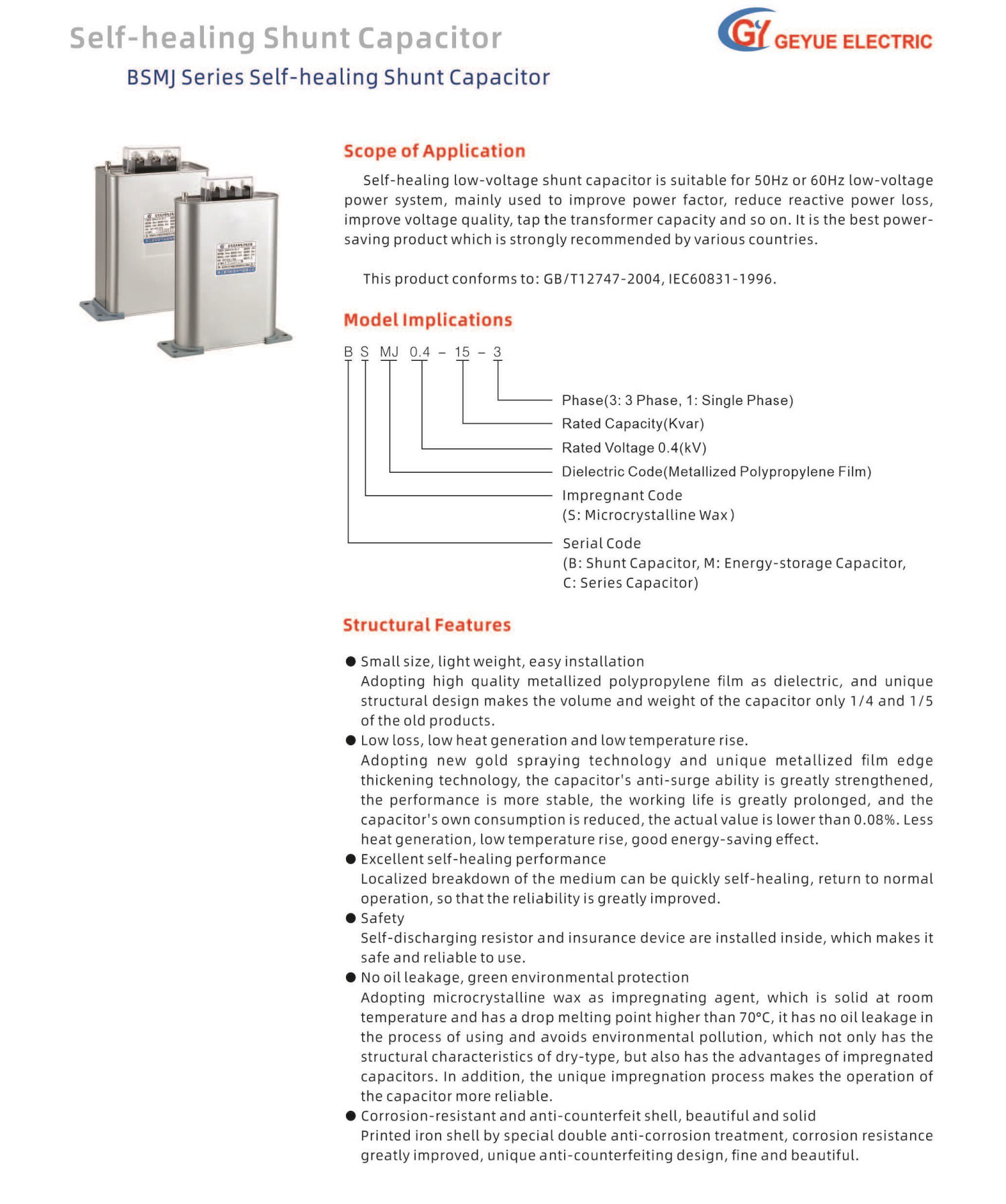

Produktbeskrivelse
BSMJ-seriens enkeltfasede selvhelbredende shuntkondensator er en lavspændingsstrømkondensator udviklet af Geyue Electric til reaktiv effektkompensation i enkeltfasede strømnetværk. Parallelt forbundet med induktive belastninger såsom motorer, transformere og svejsemaskiner, leverer den reaktiv effekt lokalt, reducerer den reaktive effekt, der trækkes fra forsyningsnettet, og bringer effektfaktoren tilbage til 0,95 eller derover.
Kondensatoren bruger metalliseret polypropylenfilm med et selvhelbredende dielektrikum, forseglet inde i en aluminiumsdåse og imprægneret med mikrokrystallinsk voks. Hvis der opstår et lokalt nedbrud, fordamper det tynde metallag omkring fejlen og isolerer defekten, så kondensatoren vender automatisk tilbage til normal drift. Dette forbedrer i høj grad pålideligheden og forlænger levetiden. Den tilhører samme produktfamilie som vores trefasede, splitfasede og cylinderdesigner, alle tilgængelige gennem voresselvhelbredende shuntkondensatorsamling.
Vigtige fordele
PF
Effektfaktorkorrektion
Hæver effektfaktoren til 0,95 eller derover og undgår bøder.
SH
Selvhelbredende dielektrisk
Automatisk isolering af lokale nedbrud forlænger levetiden og reducerer vedligeholdelsen.
LQ
Spændingskvalitet
Stabiliserer busspændingen og reducerer spændingsfald og flimmer.
EF
Energieffektivitet
Sænker lednings- og transformatortab og frigiver transformerkapacitet.
Materialer og håndværk
High-end importeret polypropylen basefilm
Basisfilm hentet fra anerkendte leverandører, ved hjælp af importeret polypropylenfilm med præcis metalliseret zink- og aluminiumsbelægning. Filmoverfladen på hver basisfilm er ren og intakt og præsenterer en glat og usædvanligt lys finish, der sikrer stabil kapacitans og lave dielektriske tab i løbet af kondensatorens levetid.
Ledende kobberflettet tråd
Kobberflettet tråd med enestående oxidationsbestandighed og korrosionsbestandighed. Udvalgt til finstrikketæthed uden overfladegrater. Ekstruderingsbredde, tykkelse og resistivitet opfylder strengt GB/T nationale standarder, hvilket sikrer lav kontaktmodstand og stabil strømbærende kapacitet.
Spraybelægning af høj renhed zinkguld
Zinkpulver med høj renhed forstøves til en fin spray gennem lysbuesprøjtningsprocessen og sprøjtes derefter ved høj hastighed på filmlagsåbningen på kondensatorkernens overflade. Guldsprøjtelaget og det metalliserede filmlag kombineres tæt med fin partikelstørrelse og ensartet tykkelse, hvilket holder kontaktmodstanden lav.
Højtydende mikrokrystallinsk voksimprægneringsmiddel
Mikrokrystallinsk voks med gode elektriske egenskaber, høj varmebestandighed og stærk ældningsstabilitet anvendes som basisvoks i fast imprægneringsmateriale. Udfyldning af huller og hulrum i delene forsegler kondensatoren tæt og øger materialernes styrke kraftigt, hvilket forbedrer varmeafledning og levetid.

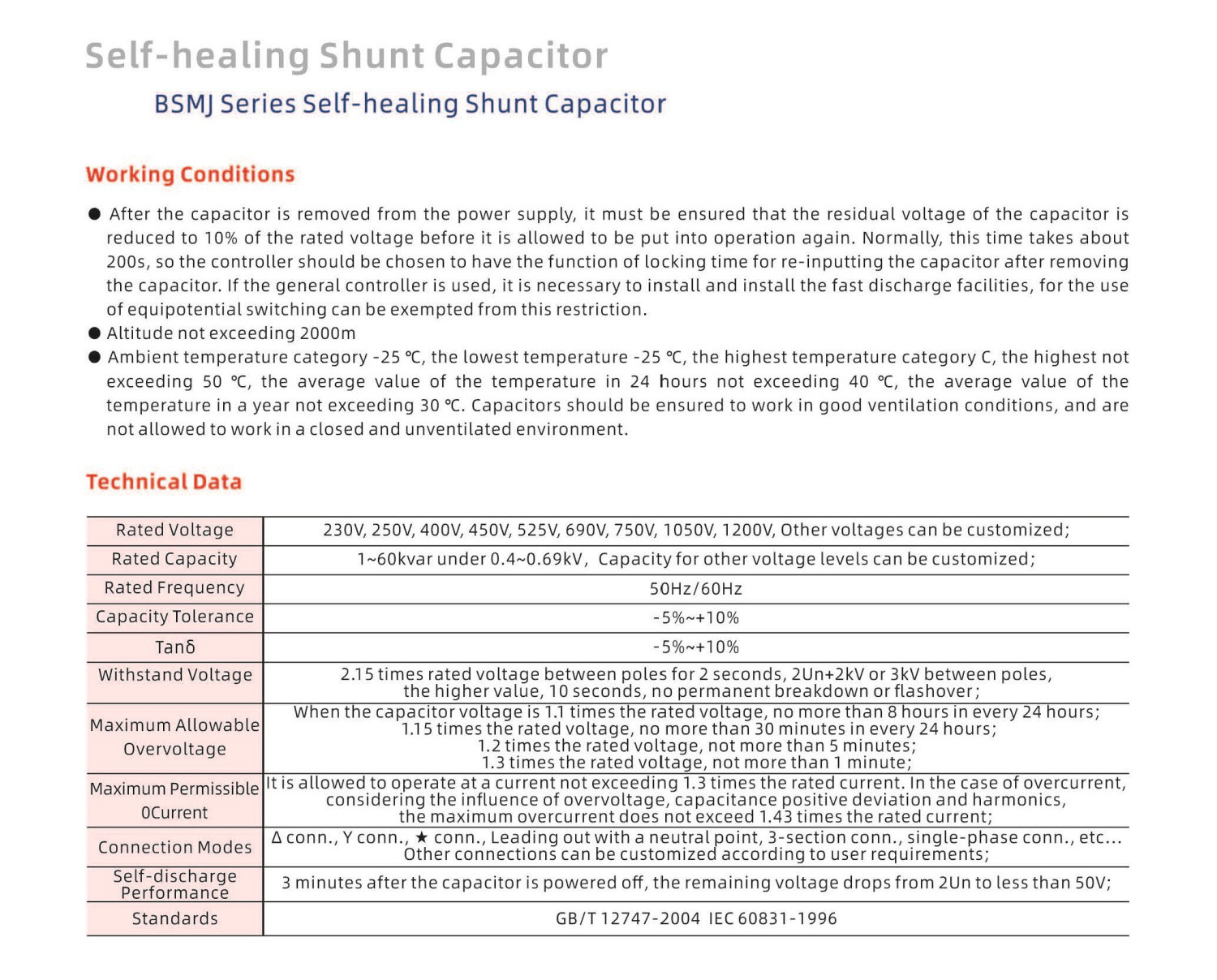

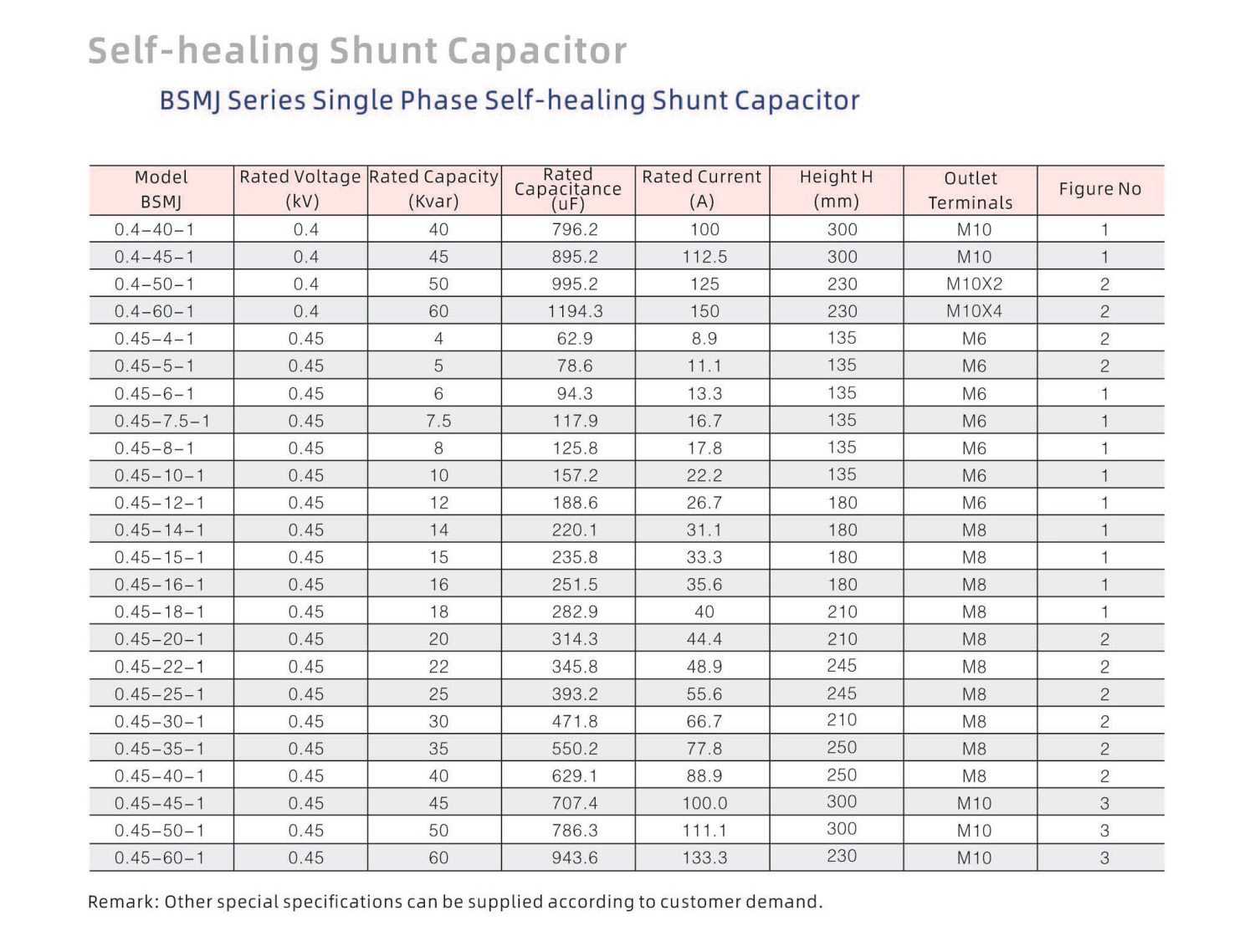

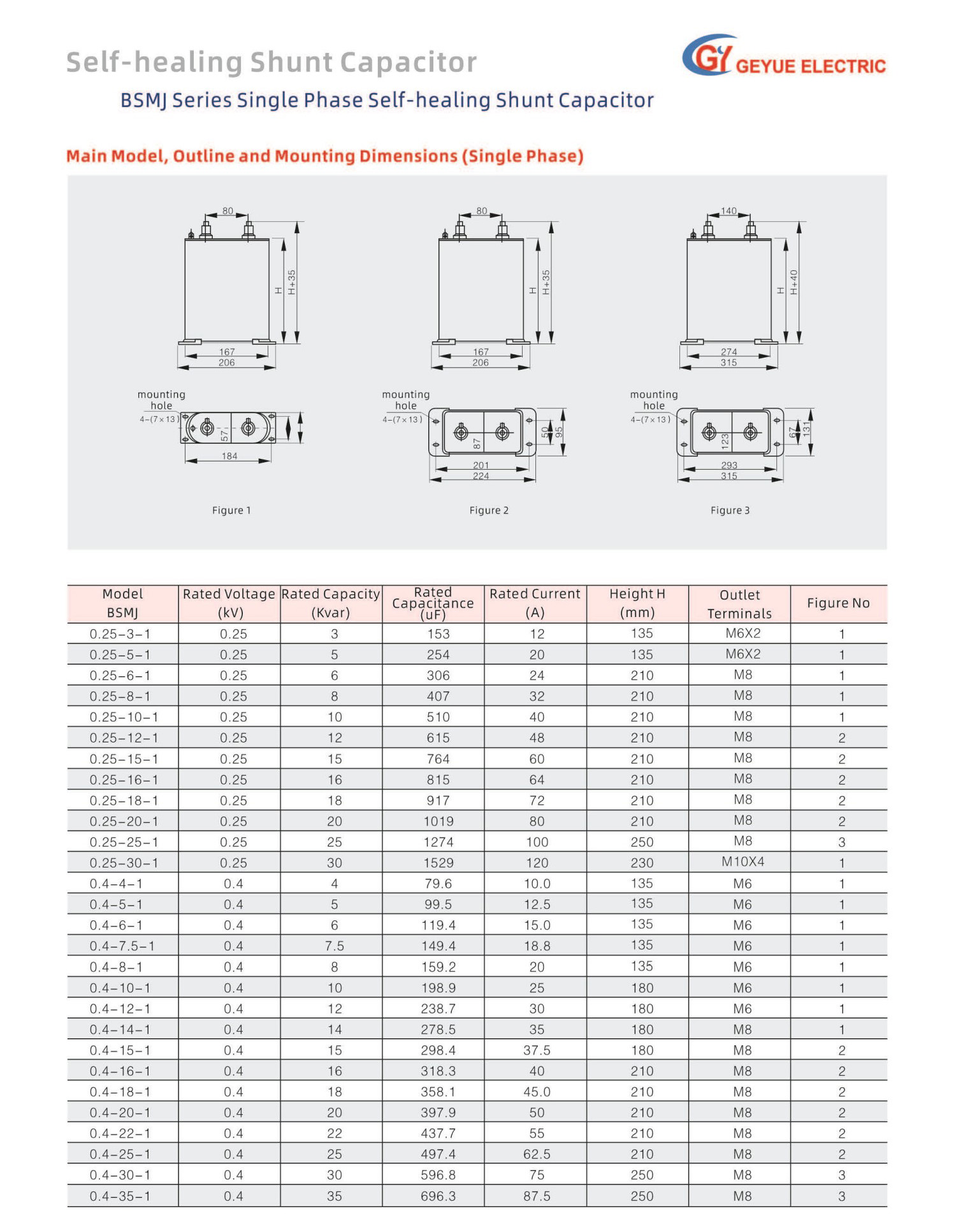

Tekniske specifikationer
| Parameter | Typisk værdi |
|---|---|
| Model | BSMJ serien enfaset |
| Nominel spænding | 0,23 kV – 1,2 kV (almindelig: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nominel udgang | 5 – 50 kvar pr. enhed |
| Nominel frekvens | 50 Hz / 60 Hz |
| Forbindelse | Enkeltfaset |
| Dielektrisk | Selvhelbredende metalliseret polypropylenfilm |
| Imprægneret | Mikrokrystallinsk voks |
| Beskyttelse | Overtryksafbryder, intern sikring |
| Afladningsmodstand | Indbygget, spændingen falder til under 50 V inden for 1 minut |
| Standarder | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Indhegning | Aluminium dåse |
| Tab | Lave dielektriske tab, høj effektivitet |
| Køling | Naturlig køling |
| Certificering | ISO9001, ISO14001, ISO45001 |
Typiske applikationer
Industrianlæg og værksteder
Motorer og kompressorer
Transformatorer og fordelingstavler
Svejse- og induktionsudstyr
Kommerciel HVAC og belysning
On-site og centraliseret kompensation
Valg og installationsvejledning
Beregn nødvendig kvarBestem den nødvendige reaktive effekt ud fra den aktuelle effektfaktor og måleffektfaktoren. Som en tommelfingerregel kræver en hævning af effektfaktoren fra 0,75 til 0,95 ca. 0,55 kvar pr. kW aktiv belastning.
Kontroller driftsspændingenVælg en kondensator, der er normeret til dit systems faktiske driftsspænding, ikke kun den nominelle netspænding. I enkeltfasede netværk er en 0,23 kV eller 0,25 kV rating almindelig.
Vurder harmoniskeHvis frekvensomformere, ensrettere eller svejseudstyr er til stede, kan harmoniske overbelastning af kondensatoren. Kombiner i så fald kondensatoren med enserie reaktorat danne en afstemt kondensatorbank ved at bruge en 7% eller 14% reaktansrate baseret på dit harmoniske spektrum.
Vælg omskifterenhedenBrug kondensatorkontaktorer eller sammensatte kontakter til at begrænse startstrømmen. Indstil controlleren til den korrekte koblingssekvens og forsinkelse for hvert trin.
Bekræft installationsbetingelserneInstaller kondensatoren i et godt ventileret område væk fra varmekilder, med plads til varmeafledning. Spænd terminalerne til det specificerede drejningsmoment, og kontroller afladningsmodstanden, før enheden tages i brug.
Tip til vedligeholdelse:Udfør en visuel inspektion hver måned, tjek og stram terminalerne hver tredje til sjette måned, og mål kapacitansen årligt. Udskift enhver kondensator, der viser udbuling, lækage eller et kapacitanstab på mere end 10 % af den nominelle værdi.

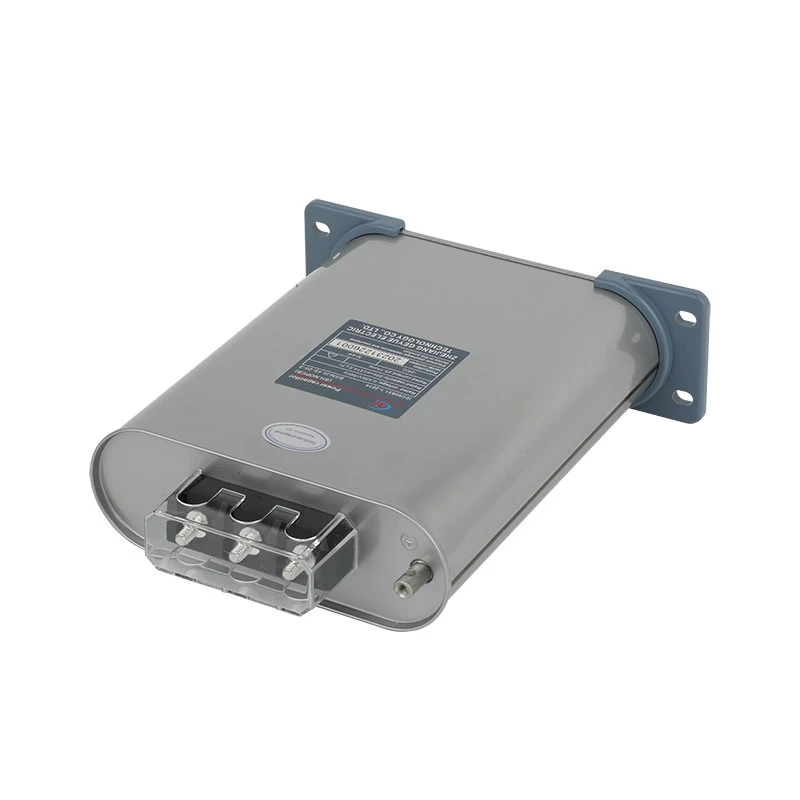

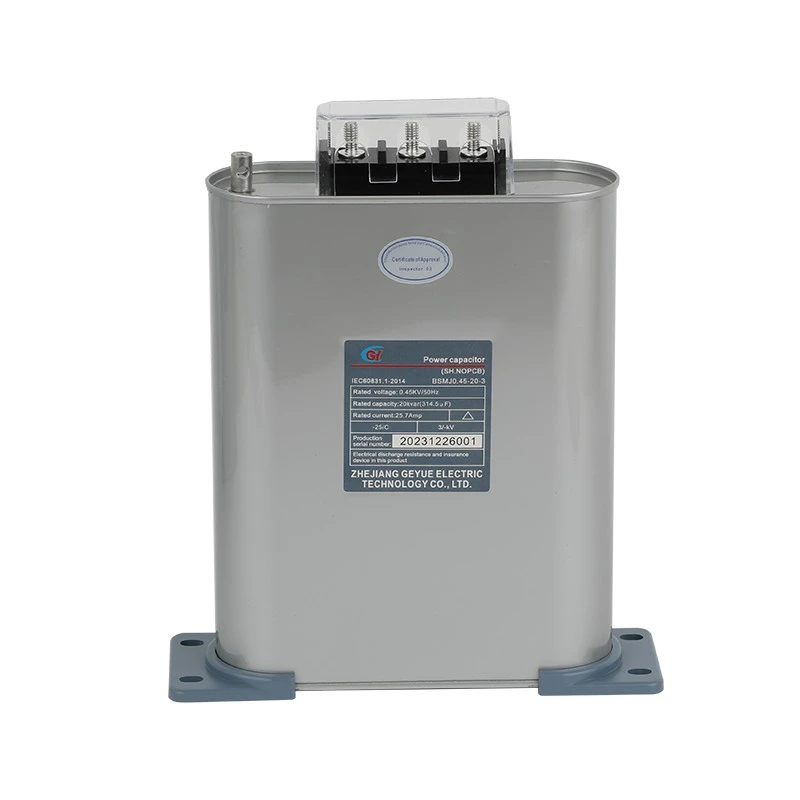

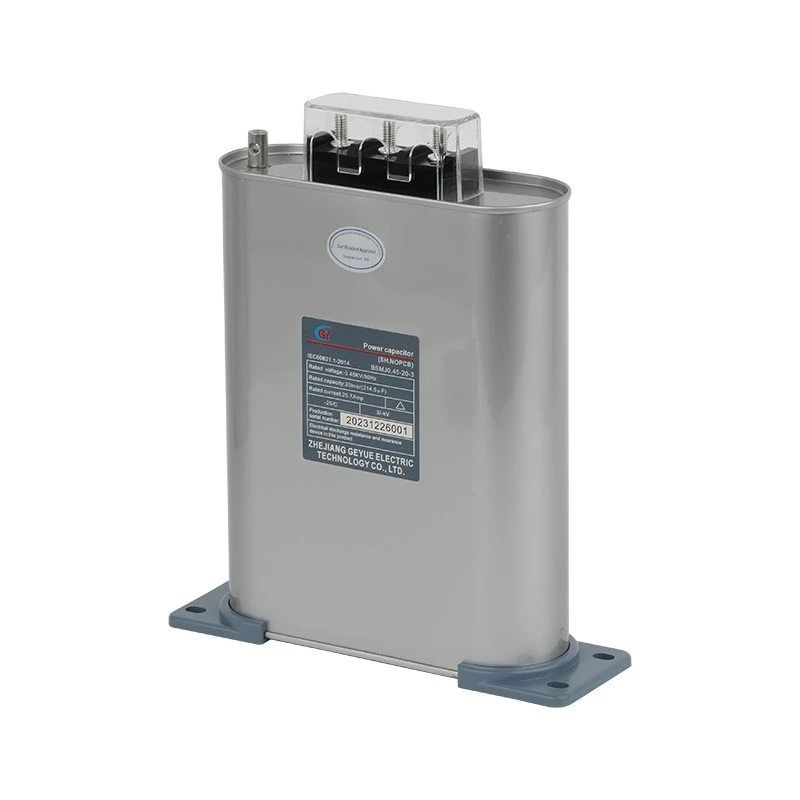

Produktbilleder
Ofte stillede spørgsmål
Hvad bruges BSMJ Series enfaset selvhelbredende shuntkondensator til?
Det er en lavspændingseffektkondensator designet til at forbedre effektfaktoren, reducere reaktivt effekttab, optimere spændingskvaliteten og frigive yderligere transformerkapacitet i enkeltfasede vekselstrømssystemer.
Hvilke spændings- og udgangsværdier er tilgængelige?
Standard nominelle spændinger spænder fra 0,23 kV til 1,2 kV, med fælles værdier på 0,4, 0,45, 0,48, 0,525 og 0,69 kV. Nominel output er typisk 5 til 50 kvar pr. enhed, og brugerdefinerede vurderinger er tilgængelige på anmodning.
Hvad betyder "selvhelbredende" i denne kondensator?
Selvhelbredende betyder, at et lokalt nedbrud af dielektrikumet forårsaget af overspænding hurtigt isoleres af kondensatoren selv. Det tynde metallag omkring fejlen fordamper, så kondensatoren vender automatisk tilbage til normal drift, hvilket i høj grad forbedrer pålideligheden og levetiden.
Hvilke standarder overholder denne kondensator?
BSMJ-seriens enkeltfasede selvhelbredende shuntkondensator er fremstillet og testet i henhold til GB/T 12747.1-2004 og IEC 60831-1:2014.
Har jeg brug for en seriereaktor med denne kondensator?
Hvis dit system har harmonisk-genererende belastninger såsom frekvensomformere, ensrettere eller svejseudstyr, anbefales en seriereaktor kraftigt for at forhindre resonans og beskytte kondensatoren mod harmonisk overbelastning. En 7% eller 14% reaktanshastighed vælges baseret på det harmoniske spektrum.
Kan jeg bestille tilpassede specifikationer?
Ja. Geyue Electric leverer både standardmodeller og kundetilpassede specifikationer, herunder spænding, kvar og kapslingsmuligheder. Kontakt os med dine projektkrav for et skræddersyet tilbud.
Relaterede produkter
Anmod om et BSMJ-seriens kondensatortilbud
Fortæl os din systemspænding, påkrævet kvar, harmoniske forhold og installationstype.
Vores ingeniører vil anbefale den rigtige BSMJ-serie kondensator til dit projekt.
