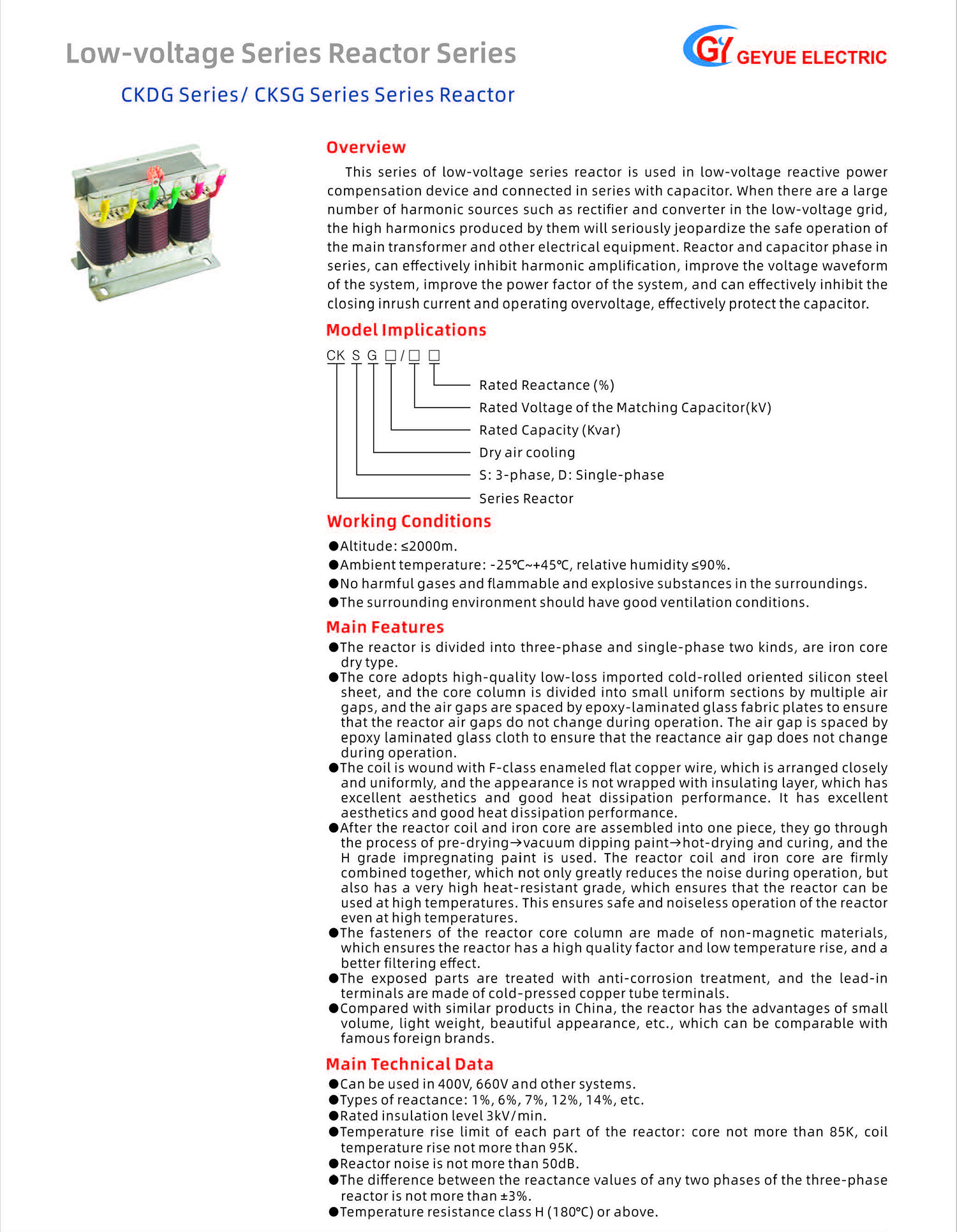

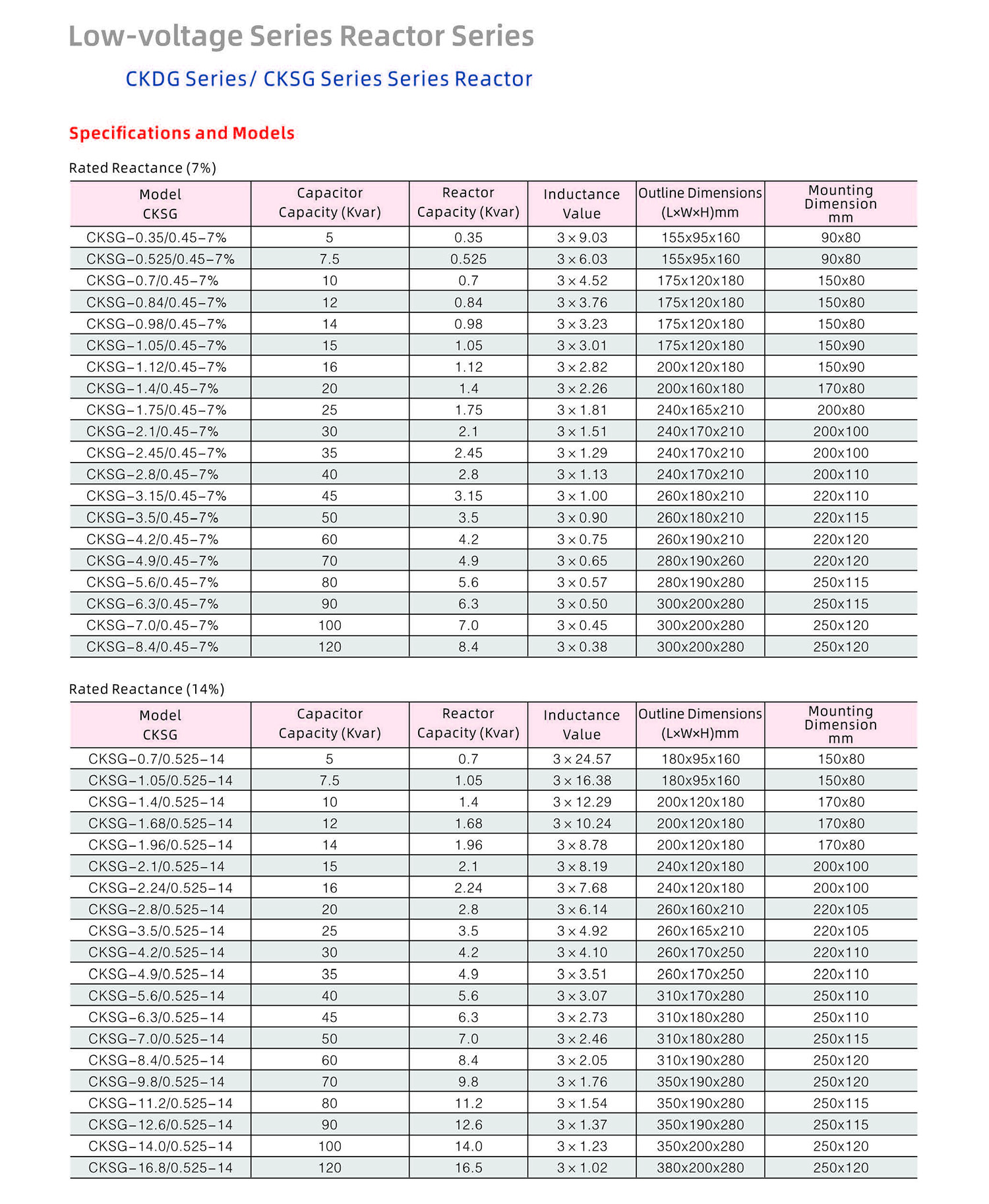

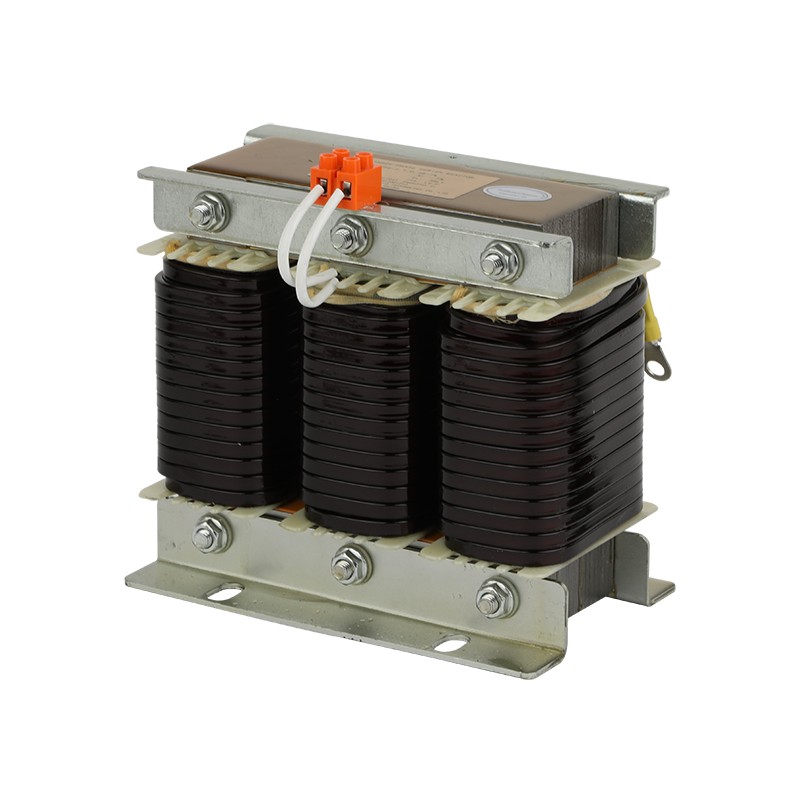

CKSG Series Reactance Rate 7% Series Reactor

Hvorfor skal reaktoren seriekobles med kondensatorer i stedet for parallelt?

Under vores daglige interaktion med kunder støder Geyue Electrics ingeniører ofte på et klassisk spørgsmål på begynderniveau: Hvorfor bruges CKSG Series Reactance Rate 7% Series Reactors altid i serie med kondensatorer i stedet for parallelt i kompensationssystemer for lavspænding? Denne tilsyneladende enkle tilslutningsmetode skjuler faktisk den centrale visdom for at sikre en sikker, stabil og økonomisk drift af elsystemet. I dag vil Geyue Electric, set fra en "power system guardian", give dig en dybdegående analyse af årsagerne bag det.

Rollepositionering: Fra "uafhængig kamp" til "koordineret forsvar"

Først og fremmest skal vi virkelig forstå de grundlæggende roller af kondensatorer og reaktorer i elnettet. Kondensatoren er som en "strømforsyningssoldat", hvis hovedopgave er at generere kapacitiv reaktiv effekt, der direkte kompenserer for den reaktive effekt, der forbruges af induktive belastninger (såsom motorer, transformere), og derved forbedre effektfaktoren for hele strømsystemet, reducere ledningstab og energispild.

Reaktoren, specifikt en CKSG Series Reactance Rate 7% Series Reactor i denne sammenhæng, tjener som et "filter" og en "buffer". Hvis den er forkert forbundet parallelt med kondensatorerne, vil reaktoren være direkte forbundet til samleskinnen ligesom kondensatorerne, og den absorberer induktiv reaktiv effekt af sig selv. Dette giver ikke kun kompensation for reaktiv effekt, men øger faktisk den reaktive belastning af systemet, hvilket går imod det grundlæggende mål om at kompensere reaktiv effekt og forbedre effektfaktoren. På dette tidspunkt vil reaktorens rolle være begrænset til meget begrænset udjævning eller filtrering, og den vil være fuldstændig ude af stand til at yde direkte beskyttelse til kondensatorerne.

Når den er forbundet i serie med kondensatorerne, forvandles CKSG Series Reactance Rate 7% Series Reactor fra en "uafhængig kampenhed" til kondensatorernes "eksklusive partner". Det vil fungere som en loyal vagt, der danner et samlet "LC-seriekredsløb" med kondensatorerne og bliver derefter forbundet til elnettet. Dette forbindelsesforhold tjener som den strukturelle søjle for realiseringen af ​​alle efterfølgende beskyttelsesfunktioner.

Kernemissioner: Undertrykkelse af harmonisk forstærkning og filtrering af farlige strømme

I moderne elnet kan tilstedeværelsen af ​​ikke-lineære belastninger såsom frekvensomformere og ensretterudstyr generere et stort antal harmoniske strømme, hvilket er en af ​​de vigtigste "syndere", der truer den sikre drift af strømudstyr. Når kun kondensatorer er forbundet til lavspændings-reaktiv effektkompensationssystem, vil kondensatorernes kapacitive reaktans falde, efterhånden som frekvensen af ​​de harmoniske strømme i elnettet stiger. Den lave kapacitive reaktans giver præcist en lavimpedansbane for højordens harmoniske strømme, hvilket resulterer i unormal forstærkning af de harmoniske strømme. I alvorlige tilfælde kan tilstrømningen af ​​harmoniske strømme få kondensatorerne til at overophedes, endda eksplodere og forurene hele elnettet.

Tilføjelsen af ​​en CKSG Series Reactance Rate 7% Series Reactor kan fuldstændig ændre denne onde cirkel, hvor den farlige harmoniske strøm bliver ved med at vokse. Seriereaktorens induktive reaktans stiger, efterhånden som frekvensen af ​​den harmoniske strøm, der findes i elnettet, stiger. Når seriereaktoren er forbundet i serie med kondensatorerne, varierer impedansen (den hæmmende effekt på strømmen) af både seriereaktoren og kondensatorerne til den harmoniske i modsatte tendenser med frekvensen. Omhyggeligt design af induktansen (eller reaktanshastigheden) af seriereaktoren kan gøre det muligt for dette LC-seriekredsløb at præsentere en høj impedans til specifikke harmoniske (såsom 5. harmoniske, 7. harmoniske), som at opsætte et solidt "filter" for de farlige harmoniske strømme for at filtrere disse farlige strømme ud af kompensationsgrenen. Dette forhindrer effektivt harmonisk resonans og harmonisk forstærkning i strømsystemet, beskytter selve kondensatorerne og renser elnettets miljø.

Nøglegaranti: Modstand mod lukkestødstrøm og driftsoverspænding

Når kondensatorer er tilsluttet strømnettet, opstår der normalt en enorm øjeblikkelig strøm, som er kendt som lukkestrøm. Værdien af ​​lukkestødstrømmen kan være så meget som flere titusinder gange den nominelle strøm for de kondensatorer, der tilsluttes. Sådanne hyppige koblingsoperationer vil alvorligt beskadige den dielektriske levetid af kondensatorerne og kontakterne på koblingsanordningen.

I dette øjeblik kan CKSG Series Reactance Rate 7% Series Reactor fungere som en "buffer" for strømmen. Seriereaktorens induktanskarakteristik bestemmer, at strømmen, der flyder gennem selve reaktoren, ikke kan ændres brat, hvorved spidsen og stejlheden af ​​den lukkende støtstrøm undertrykkes og forsinkes betydeligt, hvilket tillader strømmen at stige jævnt. Tilsvarende, når en bestemt kondensatorgren fjernes, kan reaktoren også absorbere en del af den elektromagnetiske energi, undertrykke den mulige operationelle overspænding, hvilket giver endnu et lag af pålidelig bufferbeskyttelse for kondensatorerne og hele kompensationssystemet.

Geyue Electrics løsninger: Omhyggelig beskyttelse af systemsikkerhed

Geyue Electric forstår fuldt ud reaktorernes ansvar som "sikkerhedsvagter", og har derfor viet alle vores tekniske personales indsats til design og fremstilling af CKSG Series Reactance Rate 7% Series Reactors. For at forankre nøjagtigheden og stabiliteten af ​​en reaktanshastighed på 7 %, bruger vi højkvalitets importerede siliciumstålpladekerner og vedtager en unik kernesegmentering og luftspaltehærdningsproces for at garantere, at induktansen forbliver uændret over en lang driftsperiode. For at modstå de alvorlige varmeudfordringer i et harmonisk miljø vælger vi højtemperaturisoleringsmaterialer af F/H-kvalitet og anvender en vakuumimprægneringsproces for at hærde spolerne og kernerne solidt sammen. Dette sikrer ikke kun den ekstremt lave temperaturstigning og lydløs drift af reaktorerne, men giver dem også en vedvarende og stabil filtreringsydelse i højtemperaturmiljøer.

Vores CKSG Series Reactance Rate 7% Series Reactor er ikke blot en ideel komponent, der er i overensstemmelse med teoretiske principper; det er også krystalliseringen af ​​vores virksomheds avancerede fremstillingsfilosofi. Fra stringent elektromagnetisk design, præcis bearbejdning og montering til omfattende fabrikstests, overholder hvert trin troen på, at "pålidelighed er værdi". Vi er stolte af at kunne forsyne markedet med reaktorer, der er mindre i størrelse, lettere i vægt, mere effektive og med et udsøgt udseende. De er blevet anvendt i vid udstrækning i forskellige industrielle og kommercielle strømdistributionssystemer og er blevet det pålidelige fundament i mange brugeres tomgangskompensation og harmoniske kontrolløsninger.

Derfor, når du planlægger eller opgraderer et lavspændings-reaktiv effektkompensationssystem, er det lige så vigtigt at vælge den rigtige tekniske vej og pålidelige udstyrspartnere. Geyue Electric er villig til at levere professionelle CKSG Series Reactance Rate 7% Series Reactors og komplette reaktiv effektkompensationsløsninger, for at blive en solid støtte til sikker, effektiv og stabil drift af dit strømsystem. Lad os arbejde sammen, begyndende fra enhver korrekt forbindelse, og i fællesskab opbygge en bedre strømkvalitet.
