Hvad er egentlig grænsen mellem statisk kompensation og dynamisk kompensation inden for lavspændingskompensation for reaktiv effekt?

Introduktion: Lad os starte med de grundlæggende koncepter

I lavspændingsstrømdistributionssystemer spiller reaktiv effektkompensationsteknologi en afgørende rolle i at forbedre strømkvaliteten og reducere ledningstab. Som producent af lavspændingsudstyr til kompensation for reaktiv effekt i Kina er Geyue Electric udmærket klar over den forvirring og udvælgelsesdilemmaer, som brugere står over for i praktiske applikationer: Hvad er egentlig grænsen mellem statisk kompensation og dynamisk kompensation? Hvilken af ​​de to skal vælges? Faktisk er disse to teknologier med statisk kompensation og dynamisk kompensation ikke blot modsat hinanden; snarere er de hver især fordelagtige løsninger i forskellige anvendelsesscenarier. Korrekt forståelse af de væsentlige forskelle mellem statisk kompensation og dynamisk kompensation kan hjælpe brugerne med at træffe mere præcise valg for reaktiv effektkompensation, og opnå den bedste balance mellem økonomiske fordele og teknisk ydeevne.

Teknisk princip: Den grundlæggende forskel i responsmekanismer og responshastigheder

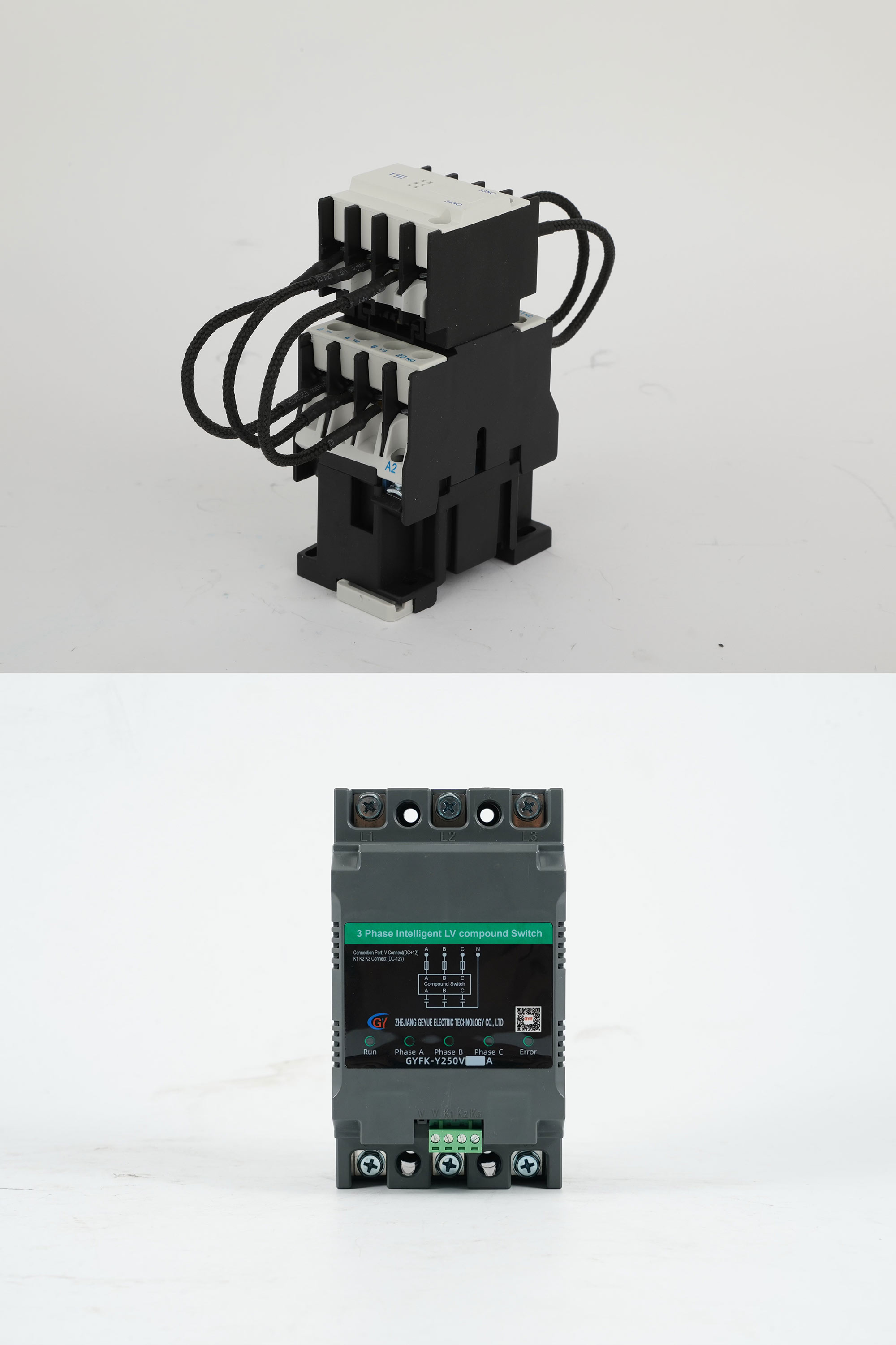

Kernegrænsen mellem statisk kompensation og dynamisk kompensation ligger i deres reaktionsmekanismer og hastigheder på belastningsvariationer. Statisk kompensation refererer typisk til den traditionelle metode til kompensation for reaktiv effekt ved hjælp afCJ19-seriens kondensatorkontaktorerat tænde og slukke for kondensatorer. Den samlede responstid for statisk kompensation varierer normalt fra flere hundrede millisekunder til flere sekunder. Denne kompensationsmetode overvåger strømsystemets reaktive effekt og tænder og slukker kondensatorbanker med fast kapacitet i segmenter og er velegnet til scenarier, hvor belastningen er relativt stabil og ændrer sig sjældent.

Dynamisk kompensation anvender halvlederenheder såsom GYKCS1A-seriens tyristorer ellerGYFK serie sammensatte afbryderemed IGBT-moduler implanteret til kontaktløs omskiftning. Den samlede responstid er kun i millisekund eller endda mikrosekund. Dynamisk kompensation kan nøjagtigt spore belastningens reaktive effektændringer i realtid, hvilket opnår jævn og kontinuerlig reaktiv effektkompensation. Det er særligt velegnet til industrielle scenarier med meget svingende belastninger, såsom lysbueovne, valseværker og svejseudstyr. Forskellene i responsmekanismer og responshastigheder mellem statisk kompensation og dynamisk kompensation bestemmer de grundlæggende forskelle i deres anvendelige felter.

Anvendelsesscenarier: Skillelinjen mellem stabilitet og fluktuation

Fra applikationsscenarieperspektivet er grænsen mellem statisk kompensation og dynamisk kompensation klart defineret med hensyn til belastningskarakteristika. Statisk kompensation anvendes hovedsageligt i scenarier som boligbyggerier, erhvervskomplekser og almindelige fabriksværksteder, hvor belastningsændringerne er skånsomme og det harmoniske indhold er lavt. I disse scenarier er kravet til kompensationshastighed ikke højt. Sammenlignet med kompensationshastighed lægger disse scenarier større vægt på omkostningseffektivitet og driftssikkerhed i reaktiv effektkompensation.

Dynamisk kompensation er specielt designet til specielle industrielle miljøer, hvor belastningen ændrer sig hurtigt og har stærk indflydelse, såsom svejseproduktionslinjer i bilfabrikker, løfteoperationer af havnekraner og præcisionsudstyr i halvlederfremstillingsvirksomheder. I disse scenarier svinger efterspørgslen efter reaktiv effekt hurtigt, og traditionel statisk kompensation kan ikke følge med de hurtige ændringer i belastningen, hvilket resulterer i betydelige udsving i effektfaktor og endda problemer med overkompensation eller underkompensation. Dynamisk kompensation kompenserer for reaktiv effekt ved en hastighed, der er mindst 10 gange hurtigere end statisk kompensation, hvilket kan stabilisere effektfaktoren inden for det indstillede område og sikre strømkvaliteten i elnettet.

Ydelsesindikatorer: Multidimensionel sammenligning af målestandarder

Udover responshastighed er der også betydelige grænser i flere præstationsindikatorer mellem statisk kompensation og dynamisk kompensation. Den statiske kompensationskoblingsenhed (hovedsageligt CJ19-seriens kontaktorer), som er en type komplet reaktiv effektkompensationskoblingsudstyr, der bruger en mekanisk kontakt som et koblingselement, har en relativt enkel struktur, lavere initialinvestering og er praktisk at vedligeholde. Imidlertid vil denne statiske kompensationskoblingsanordning generere startstrøm og driftsoverspænding ved skift af induktive kondensatorer, hvilket har en vis negativ indvirkning på kondensatorernes levetid og er ikke egnet til scenarier, der kræver hyppig kobling.

Dynamisk kompensation kan opnå nulkrydskobling uden indkoblingsstrøm, hvilket forlænger kondensatorernes levetid betydeligt og samtidig undgår problemer med spændingsflimmer under koblingsprocessen. Den tekniske kompleksitet af dynamisk kompensation er dog høj, og den initiale investering er stor. Det har også højere krav til varmeafledning og beskyttelse. Derudover integrerer dynamisk kompensation normalt harmoniske filtreringsfunktioner, som kan håndtere mere komplekse strømkvalitetsproblemer, mens traditionel statisk kompensation er tilbøjelig til resonansrisici i harmoniske miljøer.

Overvejelse og udvælgelse: Kunsten at balancere teknologi og økonomi

Ved faktisk udvælgelse er grænsen mellem statisk og dynamisk kompensation ikke så absolut. I stedet kræver det en omfattende overvejelse af flere faktorer til evaluering og beslutningstagning. Som bruger af lavspændingskompensationssystemet for reaktiv effekt er den første og vigtigste ting, at du skal analysere dit strømsystems belastningskarakteristika korrekt: hvis belastningsvariationscyklussen er over flere ti sekunder, er statisk kompensation allerede tilstrækkelig til at opfylde systemets krav til kompensation for reaktiv effekt; hvis belastningen svinger kraftigt inden for sekunder eller endnu kortere perioder, bør statisk kompensation udelukkes, og dynamisk kompensation skal implementeres.

For det andet bør brugerne nøje overveje det overordnede investeringsbudget og de langsigtede fordele ved lavspændingskompensationssystemet for reaktiv effekt. Selvom startomkostningerne ved dynamisk kompensation er højere end for statisk kompensation, for induktive belastninger, kan dynamisk kompensation mere effektivt undgå effektfaktorvurderingsstraffe, reducere linjetab, øge udstyrsudnyttelsen, og investeringsgenopretningsperioden er ofte kortere end forventet. Ud over at balancere de tekniske og økonomiske aspekter af kompensationssystemet for reaktiv effekt som nævnt ovenfor, skal brugerne endelig også tage hensyn til praktiske faktorer såsom installationsforhold på stedet og drifts- og vedligeholdelsesevner, for at vælge den bedst egnede løsning til kompensation for lavspænding reaktiv effekt til dit brugsscenarie.

Geyue Electric: Din bedste ekspert for kompensation for reaktiv effekt

Som en producent med en lang historie inden for det globale kompensationsområde for reaktiv effekt har Geyue Electric en dyb forståelse af de differentierede krav fra kunder fra forskellige industrier til kompensation for reaktiv effekt. Vi lover hermed: Vi leverer ikke kun højtydende dynamiske kompensationsanordninger, men vi producerer også omkostningseffektive statiske kompensationsprodukter og er forpligtet til at finde den optimale kombination af teknologi og økonomi for vores kunder.

Det tekniske team fra Geyue Electric kan levere skræddersyede løsninger til kompensation for reaktiv effekt baseret på dine belastningskarakteristika, netforhold og udviklingsplaner. Vores dynamiske kompensationsenheder, GYKCS1A-seriens tyristorer eller GYFK-seriens sammensatte switche, anvender avancerede forudsigende algoritmer og hurtigreaktionsteknologi for at sikre stabil drift i de mest krævende industrielle miljøer; mens de statiske kompensationsenheder, CJ19-seriens kontaktorer, fremviser fremragende omkostningseffektivitet gennem optimeret design og streng kvalitetskontrol i konventionelle applikationer. Uanset hvilken side af kravene dit behov ligger på, kan Geyue Electric tilbyde dig professionel vurdering, præcis udvælgelse og fuld-cyklus-tjenester, der hjælper dig med at nå de dobbelte mål om at forbedre strømkvaliteten og optimere energiomkostningerne. Send din forespørgsel til vores e-mail-boksinfo@gyele.com.cn, lad din bedste ekspert i kompensation for reaktiv effekt, Geyue Electric, beskytte dit strømsystem med professionel teknologi og dedikerede tjenester.
