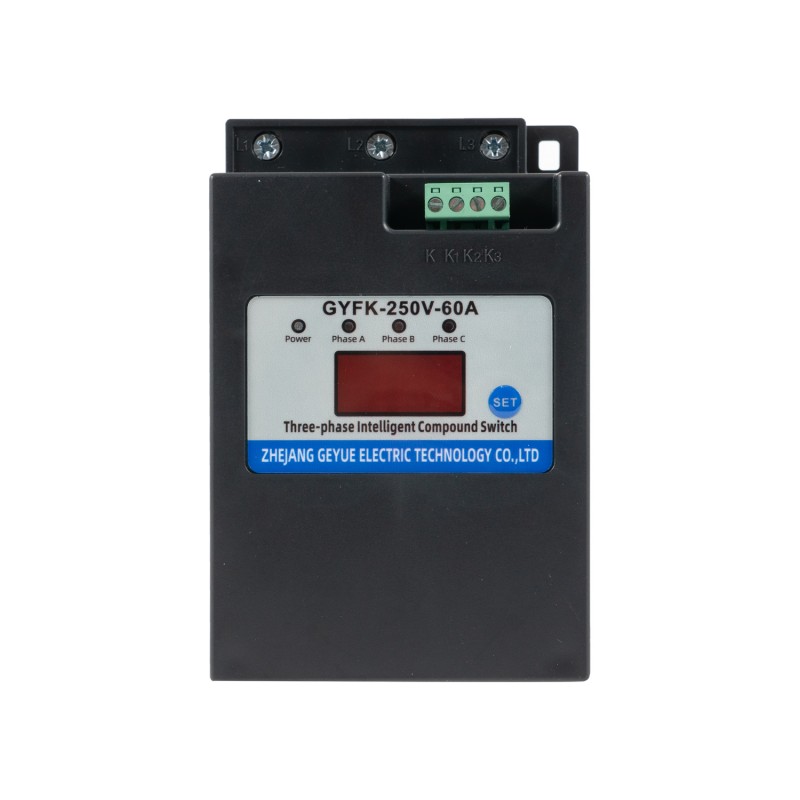

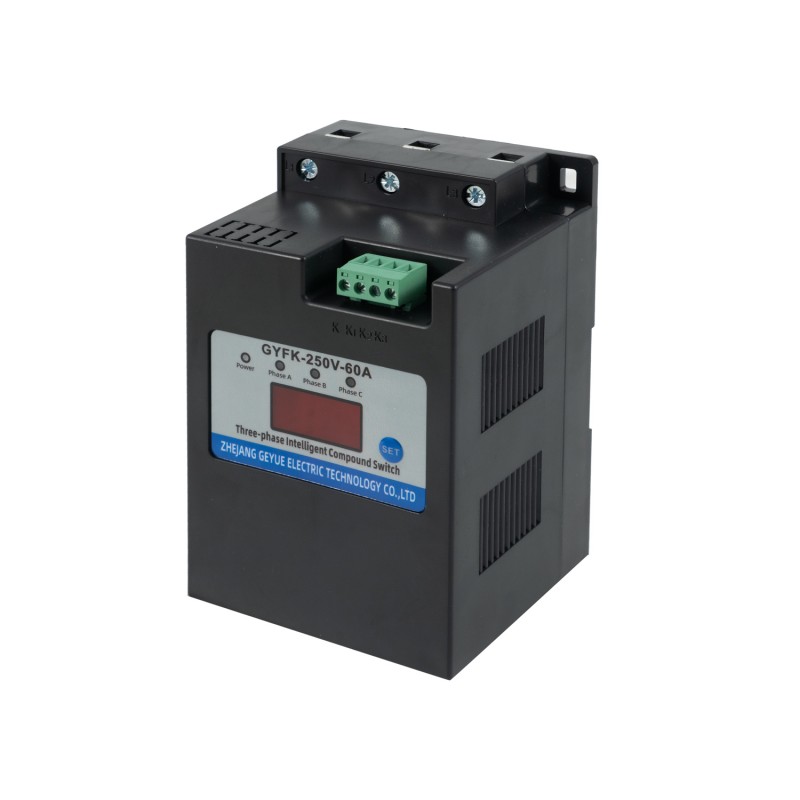

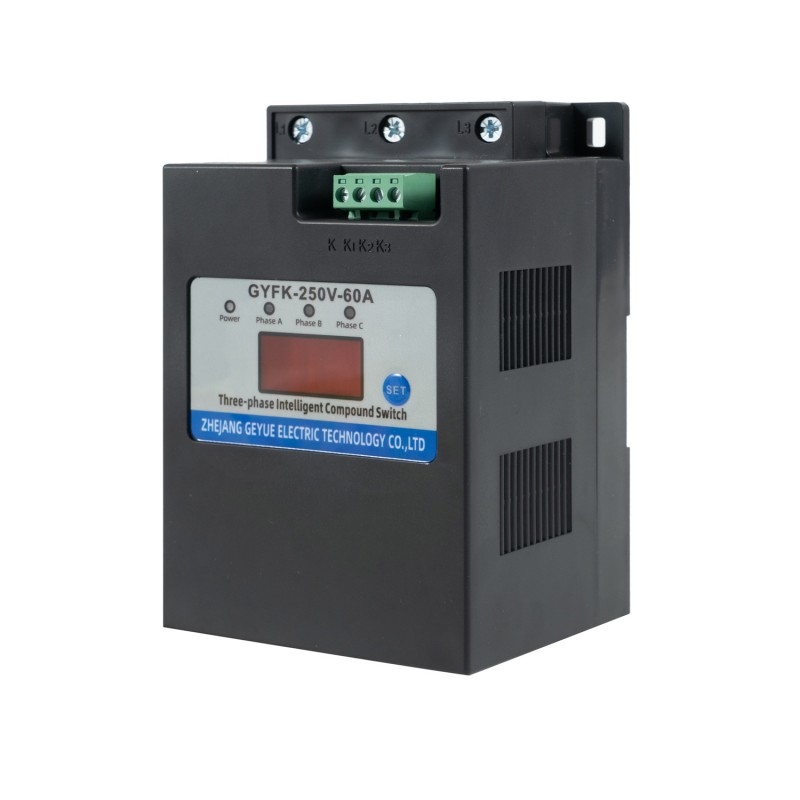

GYFK-250V Split-Phase Compensation Three Phase Compound Switch

I den moderne industrisektor, som stræber efter høj effektivitet, energibesparelse og netsikkerhed, gennemgår lavspændingsreaktiv effektkompensationsteknologi en ny runde af dyb innovation. Den iboende modsigelse af traditionelle kondensatorskiftesystemer, som kræver en afvejning mellem undertrykkelse af startstrøm og besparelser i driftstab, har længe bekymret mange ingeniører. Som en professionel udstyrsproducent med mere end ti års erfaring i strømkvalitet, har Geyue Electric, med vores dybe forståelse af essensen af ​​lavspændingsreaktiv effektkompensationsteknologi, med succes lanceret GYFK-250V Split-Phase Compensation Three Phase Compound Switch. Denne innovative sammensatte switch kombinerer fordelene ved tyristorer og mekaniske kontakter og løser denne brancheudfordring smart.

Sømløs switching: Præcisionen af ​​Zero-Inrush-teknologi

Den traditionelle mekaniske afbryder, CJ19-seriens AC-kontaktor, lider af iboende mekanisk hysterese og kontaktbounce-karakteristika, hvilket gør det vanskeligt nøjagtigt at fange og udføre koblingshandlinger ved AC-spændingens nulpunkt. Denne tekniske begrænsning resulterer i en betydelig potentialforskel mellem kondensatorens terminalspænding og netspændingen på tidspunktet for nettilslutning, hvilket uundgåeligt genererer en enorm startstrøm. Denne startstrømspids kan nå titusinder gange kondensatorens nominelle strøm, hvilket ikke kun forårsager elektrisk stress på kondensatoren og forkorter dens levetid, men forårsager også et kortvarigt spændingsfald i nettet, hvilket forstyrrer den normale drift af andet følsomt udstyr på samme samleskinne.

Kernedesignvisdommen i GYFK-250V Split-Phase Compensation Three Phase Compound Switch udviklet af Geyue Electric er koncentreret i dens innovative "thyristor-først, relæ-senere" transient switching driftstilstand, hvilket fundamentalt løser dette brancheomspændende problem. Når denne sammensatte switchs kontrolsystem modtager en ekstern switchkommando, starter dens indbyggede højtydende mikroprocessor straks et intelligent beslutningsprogram. Mikroprocessoren sampler AC-nettets spændingsbølgeform i realtid ved høj hastighed, forudsiger og låser det optimale spændingsnulpunkt gennem præcise algoritmer.

Efter at have fanget dette teoretisk "nul-stress"-moment, driver GYFK-250V Split-Phase Compensation Three Phase Compound Switch først højhastigheds-tyristoren (dvs. siliciumstyret ensretter) for at udføre præcis udløsning. Da tyristoren udløses, når spændingen krydser nul, opnås "nulspændingsforbindelse" med teoretisk ingen spændingsstød under kondensatortilslutning og "nulstrømsfrakobling" uden strømstød under frakobling. Denne mekanisme undertrykker startstrømmen (stødstrøm) i det øjeblik, hvor den lukkes og åbnes til et ubetydeligt niveau, typisk begrænset til inden for 1,5 gange kondensatorens nominelle strøm.

Opfindsomheden i hele denne proces ligger i det faktum, at GYFK-250V Split-Phase Compensation Three Phase Compound Switch, som en mester mikro-skulptør, ikke er afhængig af tvungen mekanisk lukning, men snarere på den ultra-høje hastighed af elektroniske komponenter og den fremadrettede bedømmelse af intelligent kontrol for at fuldføre det jævneste spændingsmoment, når strømmen krydser strømmen og naturligt er nul. Dette opnår virkelig fleksibel adgang og frakobling med "nul indvirkning" på elnettet, perfekt beskytter kondensatorer og front-end strømforsyningsudstyr og forbedrer pålideligheden og holdbarheden af ​​det reaktive effektkompensationssystem i høj grad.

Drift med lavt tab: Effektiviteten af ​​steady-state intelligens

Imidlertid har tyristoren en fysisk karakteristik på ca. 1V spændingsfald, når den er i ledende tilstand, hvilket betyder, at når belastningsstrømmen løber gennem tyristoren i en længere periode, vil den generere betydelige ledningstab og betydelig varme. Dette øger ikke kun unødvendige driftsomkostninger, men udgør også en kontinuerlig udfordring for varmeafledningsdesignet og langsigtet pålidelighed af lavspændingssystemet for reaktiv effektkompensation. Evnen til perfekt at overvinde denne udfordring er et andet aspekt af den tekniske visdom, der er demonstreret i designet af Geyue Electrics GYFK-250V Split-Phase Compensation Three Phase Compound Switch.

I det øjeblik tyristoren fuldfører indløbsfri ledning, starter det mikroprocessor-baserede intelligente styrekredsløb inde i GYFK-250V split-fase kompensation trefaset sammensat switch straks den næste handling. Dette intelligente styrekredsløb udsender præcist kommandoer, hvilket hurtigt driver det parallelle magnetiske låserelæ (dvs. mekaniske kontakter) til at lukke synkront. På grund af de specielle kontaktmaterialer og det strukturelle design af det magnetiske låserelæ er dets kontaktmodstand efter kontaktlukning ekstremt lav, og når typisk mikro-ohm-niveauet. Denne ultra-lave modstandskarakteristik gør det muligt for belastningsstrømmen at overføre hurtigt og jævnt fra tyristorbanen til relæbanen i henhold til naturloven for "banen med mindste impedans".

Efterfølgende sender det intelligente styrekredsløb i GYFK-250V Split-Phase Compensation Three Phase Compound Switch et sluk-signal, der fuldstændig afbryder tyristoren. Under hele den stabile drift af kondensatoren, der kontinuerligt er forbundet til nettet, bliver al belastningsstrøm således uafhængigt båret af den mekaniske kontaktkanal med næsten nul effekt. Dette koordinerede design af "thyristor switching and relay operation" reducerer selvledende strømforbruget af GYFK-250V sammensatte switch til et ekstremt lavt niveau under langvarig drift. Strenge tests viser, at det overordnede steady-state strømforbrug af GYFK-250V sammensatte switch kan kontrolleres inden for 1,5 VA, hvilket virkelig opnår en højeffektiv og energibesparende drift af selve systemet, og derved fundamentalt løser de iboende tekniske mangler ved traditionelle rene tyristorafbrydere, såsom kraftigt driftsenergiforbrug og højt energiforbrug.

Pålideligt system: forsikringen om intelligent beskyttelse

Afbalancering af switching og driftsydelse er kun fundamentet; i komplekse industrielle miljøer er langsigtet pålidelig drift og omfattende beskyttelse lige så afgørende. GYFK-250V Split-Phase Compensation Three Phase Compound Switch inkorporerer et robust overvågnings- og beskyttelsessystem centreret om en mikroprocessor. Den overvåger indgangsspændingen, belastningsstatus og driftsstatus for interne tyristorer og relæer i realtid, og giver flere funktioner, herunder beskyttelse mod spændingsanomalier, beskyttelse mod fasetab, selvdiagnose af komponentfejl, beskyttelse uden belastning og beskyttelse mod strømafbrydelse. For eksempel, i tilfælde af et fasetab i systemspændingen eller en unormal strømforsyning, vil den sammensatte kontakt nægte at lukke; hvis der opdages en fejl under drift, vil den sammensatte kontakt automatisk afbrydes. Denne 24/7 selvdiagnose og beskyttelsesevne giver den sammensatte switch ekstrem høj sikkerhed og pålidelighed, hvilket forlænger dens levetid til 200.000 cyklusser, hvilket langt overstiger traditionelle elektriske komponenter.

Geyue Electrics håndværk: Pålideligheden af ​​avanceret teknologi

Geyue Electric er overbevist om, at overlegen produktydelse stammer fra stringent design, udsøgt fremstilling og en dyb indsigt i anvendelsesscenarier. Vores GYFK-250V Split-Phase Compensation Three Phase Compound Switch er et glimrende eksempel på denne filosofi. Fra udvælgelsen af ​​materialer med høj permeabilitet til præcisionsstempling, fra optimering af mikroprocessorprogrammer til enhver streng fabrikstest (inklusive 1600VAC kontaktmodstandsspændingstest og langsigtede ældningstest), sikrer vores automatiserede produktionslinjer og kvalitetskontrolsystemer, at hvert produkt, der leveres til vores kunder, besidder en konsekvent fremragende kvalitet.

Vores virksomheds sammensatte switche understøtter både trefaset kompensation eller splitfasekompensation, med nominel kompensationskapacitet fra 5 til 10 kvar for hver fase og en responstid så hurtigt som 300 millisekunder. GYFK-250V Split-Phase Compensation Three Phase Compound Switch er specielt designet til at løse det almindelige trefasede belastningsubalanceproblem i kommercielle bygninger, solcelleanlæg og intelligente produktionslinjer. Det forbedrer ikke kun effektfaktoren effektivt og reducerer linjetab, men balancerer også trefasestrømmen gennem splitfasekompensation, hvilket radikalt forbedrer spændingskvaliteten og forbedrer transformatorens belastningskapacitet og strømforsyningssikkerhed.
