Hvorfor kaldes serreaktor en nøglerolle i elsystemet?

I moderne kraftsystemer,Serienreaktorspiller en stadig vigtigere rolle. Med den hurtige udvikling af vedvarende energi og den kontinuerlige stigning i el-efterspørgslen forbedrer lavspændingsserie-reaktorer ikke kun systemets stabilitet, men sikrer også pålideligheden af ​​strømkvaliteten.

Serienaktor er en elektrisk enhed, hovedsageligt sammensat af en induktorspole, som normalt er forbundet i serie i elsystemet. Dets hovedfunktion er at tilvejebringe induktiv reaktans, begrænse kortslutningsstrøm og justere effektfaktoren og derved forbedre den samlede ydelse af elsystemet. Sammenlignet med almindelige reaktorer er serienreaktor mere sofistikeret i design for at imødekomme brugskravene til elektrisk udstyr med lavt spænding.

Arbejdsprincippet for seriensreaktor er baseret på egenskaberne ved induktans. Induktorer kan generere induceret elektromotorisk kraft, når de nuværende ændres, og derved reagerer på strømændringen. Når strømmen passerer gennem induktorspolen, genererer spolen et magnetfelt, opbevarer energi og frigiver denne energi, når strømmen ændrer sig. Ved at kontrollere den induktive reaktans af seriens reaktor kan den nuværende top effektivt begrænses for at forhindre overbelastning i at forårsage skade på udstyret.

Når strømmen strømmer gennem seriensreaktoren, vil det genererede magnetfelt hindre den aktuelle strømning, der strømmer igennem. I henhold til Faradays lov om elektromagnetisk induktion vil ændringen i magnetfelt forårsaget af ændringen i strøm generere en induceret elektromotorisk kraft i induktoren. Når der opstår en kortslutning, kan seriensreaktoren effektivt begrænse amplituden af ​​kortslutningsstrømmen og beskytte nedstrømsudstyr.

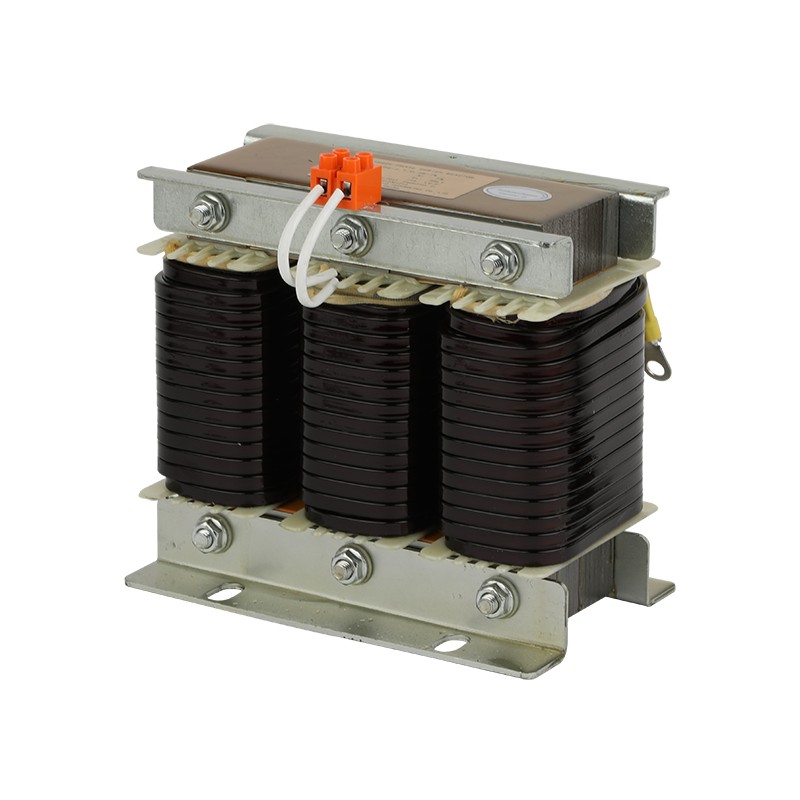

Strukturen afSerienreaktorBestår af flere nøgledele: induktorspole: Dette er den centrale del af seriensreaktoren, normalt såret af isoleret ledning, med høj ledningsevne og god isoleringsydelse. Iron Core: Den vigtigste funktion af jernkernen er at forbedre magnetfeltet og forbedre induktansens ydelse. Materialet og formen af ​​jernkernen påvirker direkte arbejdseffektiviteten af ​​reaktoren. Shell: For at beskytte de interne komponenter og undgå påvirkning af det eksterne miljø, har lavspændingsserie-reaktorer normalt en robust skal med god varmeafledningsevne.

Anvendelsen af ​​seriensreaktor er meget bred, der involverer flere industrier og felter: i magtfordelingsnetværket i byen,serienreaktorKan afbalancere belastningen, spændingen og forbedre den samlede strømkvalitet. I stort industrielt udstyr, for at forhindre udstyrsfejl forårsaget af aktuelle udsving, bruges serierreaktorer ofte til at beskytte og stabilisere udstyrsdrift. I vind- og solenergiproduktionssystemer på grund af den ustabile strømudgang kan serieaktorer effektivt regulere strømmen og forbedre acceptkapaciteten for strømnettet. Med de høje krav til datacentre om strømkvalitet er seriereaktorer i vid udstrækning brugt til at yde stabil strømstøtte.
