Kan cylinder selvhelbredende shuntkondensator blive det ideelle valg til Smart Grid-æraen?

Tekniske funktioner og arbejdsprincip

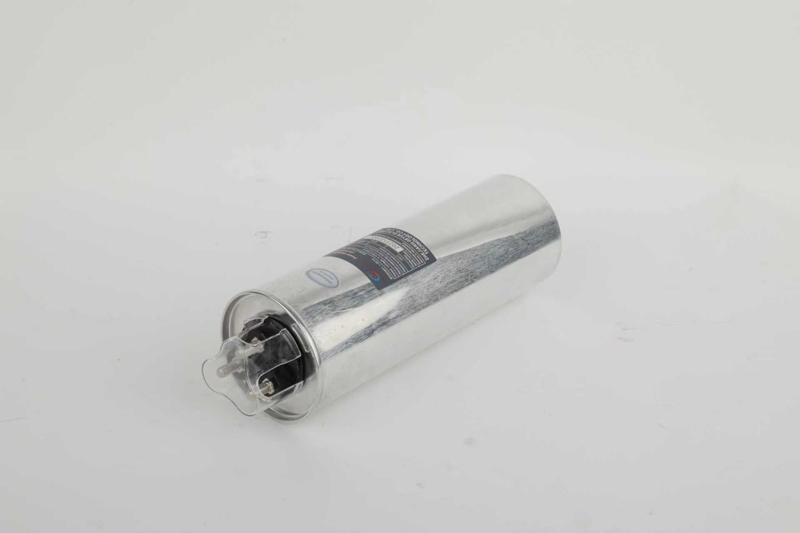

DenneCylinder selvhelbredende shuntkondensatorbruger et specielt metalliseret polypropylenfilmmateriale som sin kernekomponent med et ensartet zink-aluminium-kompositlag aflejret på filmoverfladen. Sammenlignet med traditionelle kondensatorer af kassetype har den cylindriske struktur en mere rimelig varmeafledningsvej, der hurtigt leder intern varme til det ydre hus for afledning. På grund af dens perfekt symmetriske struktur er den elektriske feltfordeling mere ensartet, hvorved man undgår for høj lokal feltstyrke, hvilket forlænger produktets levetid betydeligt.

Overvejelser om valg og installationsspecifikationer

Når du vælger denne typeCylinder selvhelbredende shuntkondensator, flere tekniske parametre og faktiske driftsforhold skal overvejes grundigt. For det første skal der lægges særlig vægt på matchningen af ​​den nominelle spænding. Det anbefales generelt at vælge en model med en spænding 10 % til 20 % højere end systemets højeste driftsspænding, såsom 440V eller 480V produkter, for at tillade tilstrækkelig sikkerhedsmargin. Når flere kondensatorbanker bruges parallelt, bør der lægges særlig vægt på kapacitanstilpasning og impedanskarakteristika for hver bank for at forhindre cirkulerende strøm. Den korrekte installationsmetode er vertikal installation, som letter luftkonvektionsvarmeafledning og gør daglig observation og vedligeholdelse lettere.

For specifikt valg skal den nominelle spænding være 1,1 gange systemspændingen; for eksempel bør et 400V-system bruge et 440V-produkt. Kapacitetsberegninger skal tage hensyn til belastningskarakteristika og generelt konfigurere den til 20-40 % af transformatorkapaciteten. Reaktorvalg: Vælg en 14 % reaktanshastighed for svære 5. harmoniske og en 7 % reaktanshastighed for generelle harmoniske. Miljøkrav: Installationshøjden bør ikke overstige 2000 meter over havets overflade; omgivende temperatur skal være -25 ℃ til +55 ℃; relativ luftfugtighed ≤85%. Når det bruges parallelt, skal kapacitansforskellen mellem banker kontrolleres inden for 5 %, og impedansforskellen inden for 3 %. Installationsretningen skal være lodret med en hældning på ikke over 5 grader.

Hvordan man betjener og vedligeholder en kondensator

For udstyr med hyppige omskiftninger, kontroller klemmerne ugentligt for løse og spænd forbindelsesboltene en gang i kvartalet. Hvis der konstateres udbuling eller olielækage i kondensatoren, skal du straks stoppe med at bruge den og få den efterset og håndteret af en fagmand. Almindelige fejl omfatter hovedsageligt kapacitansændringer og øgede tab, som kan diagnosticeres ved hjælp af specialiserede testinstrumenter. En forebyggende test anbefales hver sjette måned. Udstyr ældre end tre år bør have øget inspektionsfrekvens; en omfattende inspektion, inklusive test af isolationsmodstand og kapacitansmåling, anbefales hvert kvartal. Før du udfører nogen form for vedligeholdelse, skal du altid afbryde strømmen og aflade kredsløbet helt. Brug en afladningsstang med en modstand til at aflade flere gange for at sikre driftssikkerheden. Etabler en komplet driftsregistrering med detaljer om antallet af koblingsoperationer, driftstid, unormale situationer og andre data. Dette giver grundlag for forebyggende vedligeholdelse, hvilket muliggør et skift fra reaktiv til proaktiv reparation.

Specifikke vedligeholdelsesstandarder

udvikler sig i retning af intelligens og miljøvenlighed. Ny generations produkter er generelt udstyret med tilstandsovervågningsmoduler, der bruger højpræcisionssensorer til at indsamle driftstemperatur, strøm, spænding og andre parametre i realtid og opnå fjerndatatransmission gennem trådløs kommunikationsteknologi. Nye materialer bruger højtemperaturbestandig polypropylenfilm med en langvarig driftstemperatur på 105 ℃ og kortvarig modstand til 125 ℃. Solid-state switches har en responstid på <1ms og en levetid på op til 10 millioner cyklusser. Energieffektivitetsstandarder kræver en tabsvinkel ≤0,0005, fire gange højere end de nuværende standarder. En ny generation af produkter, der integrerer edge computing-kapaciteter, forventes at dukke op i 2025 og opnå ægte intelligent tidlig advarsel.

Teknologiske udviklingstendenser og innovationsretninger

For tiden,Cylinder selvhelbredende shuntkondensatorudvikler sig i retning af intelligens og miljøvenlighed. Ny generations produkter er generelt udstyret med tilstandsovervågningsmoduler, der bruger højpræcisionssensorer til at indsamle driftstemperatur, strøm, spænding og andre parametre i realtid og opnå fjerndatatransmission gennem trådløs kommunikationsteknologi. Nye materialer bruger højtemperaturbestandig polypropylenfilm med en langvarig driftstemperatur på 105 ℃ og kortvarig modstand til 125 ℃. Solid-state switches har en responstid på <1ms og en levetid på op til 10 millioner cyklusser. Energieffektivitetsstandarder kræver en tabsvinkel ≤0,0005, fire gange højere end de nuværende standarder. En ny generation af produkter, der integrerer edge computing-kapaciteter, forventes at dukke op i 2025 og opnå ægte intelligent tidlig advarsel.

Når du vælger denne type

Den globale markedsstørrelse nåede 5 milliarder dollars i 2023 med en årlig vækstrate på 5,2 %. Den årlige efterspørgselsvækst for projekter til transformation af intelligente net overstiger 15 %. Det forventes, at indenlandske virksomheders markedsandel i 2025 vil stige fra 35 % til 50 %.
