Hvordan løser reaktorer problemet med kondensatoreksplosion?

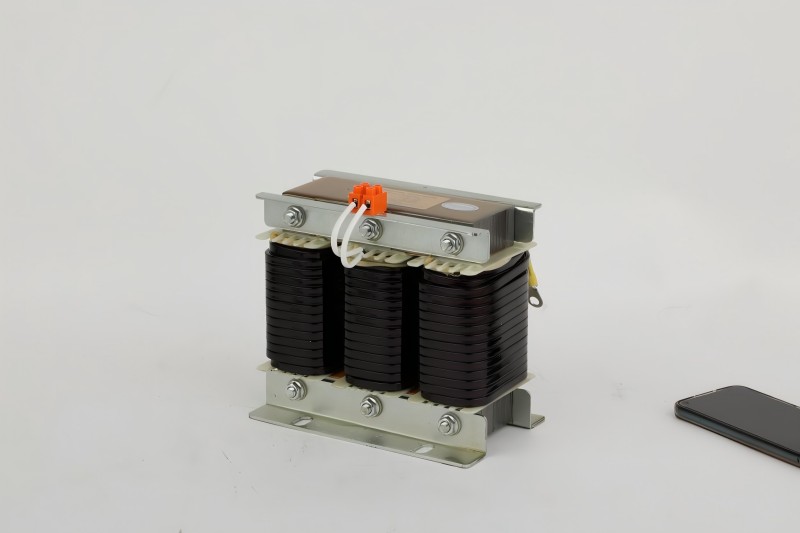

Som en nøgleindretning i det reaktive strømkompensationssystem,serienreaktorer afhængig af de elektromagnetiske induktionskarakteristika for induktorspolen for at opnå all-round-styring af strømnettet. Dets kerneværdisystem er bygget på fire tekniske dimensioner: undertrykkelse af højfrekvent harmoniske forureningskilder gennem induktive barrierer; opbygning af en dynamisk reaktiv effektkompensationskæde for at stabilisere spændingsvingninger; nøjagtigt korrigering af effektfaktorafvigelser; og etablering af en beskyttelsesmekanisme på udstyrsniveau for at reducere tab. Synergien af disse funktioner optimerer grundlæggende strømkvaliteten, samtidig med at vedligeholdelsesomkostninger og energifyldte udstyr. Denne artikel vil analysere reaktorens funktionelle implementeringsvej fra perspektivet af elektromagnetiske principper og systemkontrol.

Harmonisk undertrykkelsesmekanisme

Ikke-lineære belastninger såsom invertere og ensretter i strømnettet genererer et rigt spektrum af højordens harmonik med typiske egenskaber ved heltalens flere frekvensstrømme, såsom 5. (250Hz) og 7. (350Hz). Den essentielle funktion af seriens reaktor er at konstruere en frekvensselektiv impedansenhed. Dens induktive reaktansformel XL = 2πfl viser, at når induktansværdien L er konstant, øges den induktive reaktans lineært med frekvensen f. Når reaktansfrekvensen er designet til at være 7%, øges impedansen for den 5. harmoniske til 35 gange den af den grundlæggende bølge, hvilket danner en stærk dæmpningskanal for højfrekvent strøm. Det vigtigste kontrolpunkt er indstillingen af resonansfrekvensen: Engineering beregningsformel F0 = 1/(2π√LC) skal justeres til under den laveste karakteristiske harmoniske for at sikre, at de kapacitive impedansegenskaber præsenteres i det harmoniske frekvensbånd. På samme tid anvendes magnetisk tæthed af siliciumstål med høj mætning til at holde magnetiseringskurven i det lineære område under 120% overbelastningsbetingelser, og induktanssvingningen er mindre end ± 3%. Denne omfattende opløsning reducerer den samlede harmoniske forvrængningsgrad for systemet fra 35%til under 5%, og den resonante overspændingsrisiko -elimineringsgrad overstiger 99,9%.

Spændingsstabiliseringsmekanisme

Når systemets reaktive effektmangel forårsager spændingsfald, er den traditionelle traditionelleAC -kontaktorSkift af effektkondensator har en svarforsinkelse på 80-200ms. Det dynamiske kompensationssystem, der er baseret på reaktoren, er afhængig af tre innovationer: ved hjælp af Thyristor Valve Group til at opnå halvcyklus (10ms) skiftehastighed; Konfiguration af DU/DT Differential Detection Circuit til at fange 0,5% let spændingsændring; og beregning af kompensationskapaciteten i realtid gennem ΔQ = U²ωC -formlen. Når et spændingsfald på 3% detekteres, afslutter kontrolsystemet signalbehandling, strategi-generering og udløserpulsudgang inden for 15ms, hvilket driver reaktor-capacitor-enheden for at udsende præcis reaktiv effekt. Denne proces giver fuld spil til inrush -strømundertrykkelsesegenskaberne for reaktoren, hvilket begrænser kondensatorens lukning af INRush -strømmen inden for 20 gange den nominelle strøm (konventionelle opløsninger når 200 gange), mens den undertrykker switch -buegenstandens reignitionshastighed med 78%, hvilket kontrollerer spændingsafvigelsen inden for målområdet på ± 1%, og sikrer den kontinuerlige drift af følsom belastning.

Power Factor forbedringssti

Den hængende aktuelle komponent forårsaget af den induktive belastning reducerer effektfaktoren til under 0,7. Strømforsyningsafdelingen implementerer belønninger og sanktioner i overensstemmelse med "strømfaktorjustering af elektricitetsgebyrmetode". Korrektionsmekanismen for seriens reaktor er opdelt i tre faser: førStrømkondensatorAnvendes, dens induktive reaktansegenskaber begrænser Inrush -strømmen til en sikker tærskel; Under drift dannes en LC -filterkanal til at komprimere baggrunds harmonisk spændingsforvrængning fra 15% til 3%; Det automatiske indstillingsmodul er konfigureret til kontinuerligt at spore belastningsændringer og dynamisk justere kondensatorskiftekonfigurationen gennem PID -algoritmen. Faktiske driftsdata viser, at systemet øger effektfaktoren fra 0,8 til 0,99 i 200ms, og den stabile fluktuering er mindre end 0,01. Den gennemsnitlige månedlige strømfaktorelektricitetsgebyr ændres fra en bøde på 20.000 amerikanske dollars til en belønning på 10.000-20.000 amerikanske dollars.

Egenaktion af udstyrsbeskyttelse

Tab af udstyr i harmonisk miljø stammer fra tre fysiske effekter: hudeffekt får ledermodstanden til at stige med den firkantede rot af frekvens; Eddy -strømtab er proportionalt med frekvensgraden; Hysteresetab er proportionalt med frekvens og magnetisk fluxdensitet amplitude. Reaktor fungerer som et harmonisk filter, der dæmper 250Hz -komponenten med mere end 20 dB, hvilket reducerer belastningstabet på 1600 kVA transformer med 12,7 kW. Den ækvivalente årlige elektricitetsbesparelse er 110.000 grader, den hot spot temperaturstigning af viklingen reduceres med 23K, isoleringshastigheden reduceres til 1/3,7, udstyrets levetid forlænges fra 15 år til 25 år, og frekvensen af fejlvedligeholdelse reduceres med 68%.

Generering af økonomisk værdi

Den økonomiske fordelingsmodel for seriens reaktor inkluderer direkte og indirekte fordele: I et 1000 kVA distributionssystem reducerer harmonisk kontrol transformer og linjetab med 9,8 kW, hvilket sparer 86.000 kWh elektricitet om året; Kondensatorens eksplosionsulykke er nul, hvilket sparer et gennemsnit på $ 10.000 i omkostninger til reservedele om året; Fjernelse af nedetidstab svarer til $ 40.000; Og Power Factor Bonus har en årlig indkomst på $ 5.000. Den statiske tilbagebetalingsperiode er 2,3 år, og den samlede indkomst inden for den ti-årige livscyklus er 7,1 gange, at udstyrets købsomkostninger med en intern afkast (IRR) overstiger 36%.

Konklusion

DeserienreaktorBygger et firedimensionelt styringssystem gennem princippet om elektromagnetisk induktion: frekvensvarierende induktans for at undertrykke harmonik, hurtig respons for at stabilisere spænding, dynamisk tuning for at rette strøm og tabsundertrykkelse for at udvide udstyrets levetid. Dens tekniske implementering er ikke afhængig af komplekse kontrolsystemer, men på præcis induktansparameterdesign (, materiel egenskabsoptimering og systemresonanspunkt for kontrol. I processen med industrielle strømnet, der bevæger sig mod æraen med høj energieffektivitet, fortsætter reaktorer med at give grundlæggende garantier og rekonstruere balanceforligningen mellem strømkvalitet og økonomiske fordele.
