Hvordan skal valg af skifteindretninger (kontaktorer, tyristorer og sammensatte switches) optimeres baseret på belastningsegenskaber?

I lavspændingsreaktivt effektkompensationssystem fungerer skifteindretningen som kernekomponent, og dens ydelse påvirker direkte stabiliteten, responshastigheden og levetiden for kompensationsudstyret.Kontaktorer, tyristorer ogForbindelsesafbrydereer almindelige skiftemetoder, hver med sine egne relevante scenarier. Som producent af lavspændingsreaktivt strømkompensationsudstyr forstår Geyue Electric fuldt ud, at valget af kontakten skal kombineres tæt med belastningsegenskaberne for at opnå den optimale drift af systemet. Belastningsegenskaberne inkluderer faktorer såsom belastningstype, variationfrekvens, aktuelt chok og harmonisk indhold, der bestemmer switchhastighed, holdbarhed og anti-interferensevne for kontakten. Derfor kan videnskabeligt vælge switches ikke kun forbedre det elektriske systems strømkvalitet markant, men også hjælpe brugerne med at opnå effektiv energistyring ved at reducere energiforbrug og vedligeholdelsesomkostninger.

Klassificering og indflydelse af belastningsegenskaber

At forstå belastningsegenskaberne er forudsætningen for valg af skifteindretning, da belastningsegenskaberne bestemmer den elektriske stress og miljøforhold, som skifteindretningen skal modstå. I industrielle applikationer klassificeres belastninger typisk hovedsageligt i resistive belastninger, induktive belastninger og kapacitive belastninger osv. Modstandsbelastninger, såsom belysning og opvarmningsudstyr, har strømme og spændinger i den samme fase, hvilket kan resultere i en relativt lille inrush -strøm under switch -switching, men kravet til responshastigheden for kontakten er ikke højt. Induktive belastninger såsom motorer og transformatorer er tilbøjelige til at generere høje amplitude-bølgestrømme og spændingsspidser under switch-switching, hvilket kræver, at skifteindretningen har stærke anti-shock-kapaciteter og hurtige lysbuefunktioner. Kapacitive belastninger findes ofte i kompensationskondensatorer selv. Skiftprocessen for kompensationskondensatorer kan forårsage øjeblikkelige strømbølger, især når de ofte skiftes, hvilket sandsynligvis vil forårsage slid eller overophedning af kontaktpunkterne på skifteindretningen.

Derudover er hyppigheden af ​​belastningsændringer og indholdet af harmonik også afgørende faktorer for at vælge en switch. For hurtigt skiftende belastninger, såsom svejsemaskiner og frekvensomdannelsesudstyr, kræves en skifteindretning med højfrekvente skiftekapacitet for at undgå spændingsvingninger forårsaget af responsforsinkelser. I et højt-harmonisk miljø, såsom et variabelt frekvensdrevssystem, kan det forårsage elektrisk resonans eller overophedningsproblemer, der kræver et design, der kan modstå harmonisk interferens. Geyue Electric har fundet i praksis, at ignorering af belastningen ofte fører til for tidlig svigt i kontakten eller den dårlige kompensationseffekt. Derfor er en dybdegående analyse af belastningstypen og driftstilstand det første trin i optimering af valget af kontakten.

De relevante scenarier og begrænsninger af kontaktorer

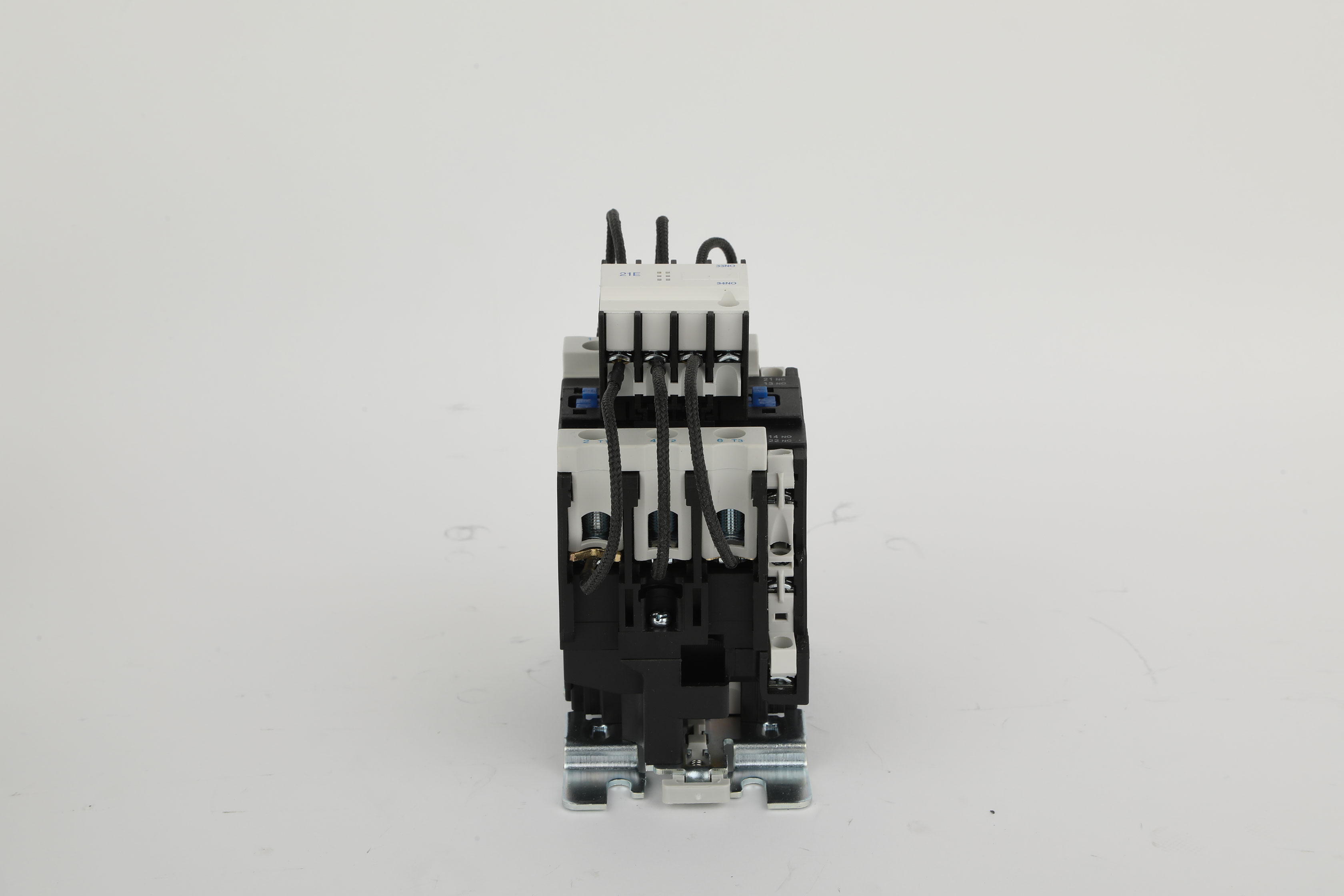

Som en mekanisk switching -enhed bruges kontaktoren i vid udstrækning i reaktiv effektkompensation på grund af dens lave omkostninger, enkle struktur og høj pålidelighed. Kontaktoren opnår skift med elektromagnetisk at køre kontakten for at lukke eller åbne. Det er velegnet til scenarier, hvor belastningen ændres langsomt, og skiftefrekvensen er lav. For eksempel i et stabilt distributionssystem kan kontaktoren effektivt håndtere resistive eller milde induktive belastninger og er let at opretholde med en lang levetid. Når man skifter induktive eller kapacitive belastninger, kan kontaktoren imidlertid generere buer og mekanisk slid. Især under hyppige operationer er kontaktpunkterne for kontaktoren tilbøjelig til erosion, hvilket direkte fører til en stigning i kontaktmodstand og energiforbrug.

Geyue Electric noterer, at blandt alle skiftenheder har kontaktorer relativt langsommere responshastigheder, typisk med responstider, der overstiger flere titusinder af millisekunder. Dette begrænser til en vis grad deres anvendelse i dynamisk kompensation. For hurtigt skiftende belastninger, såsom dem med induktive belastninger, kan skiftforsinkelsen af ​​kontaktorer føre til utidig kompensation og derved påvirke kvaliteten af ​​den elektriske energi. I højharmoniske miljøer kan den elektromagnetiske mekanisme for kontaktorer desuden blive forstyrret af harmonik, hvilket kan resultere i forkerte handlinger eller støj fra den elektromagnetiske mekanisme. Selv om kontaktorer har fordele i omkostningsfølsomme projekter, kræver deres begrænsninger brugere omhyggeligt at overveje belastningsegenskaberne, når de vælger udstyr og undgår at bruge kontaktorer som skifteenheder i scenarier med højhastighedsændringsbelastninger eller høje effektbelastninger.

Fordelene og applikationsfelterne inden for thyristorer

Som en halvlederskiftningsenhed er tyristorer kendt for deres mangel på kontakter, højhastighedsrespons og høj pålidelighed. I modsætning til kontaktorer er tyristorer især egnede til applikationer i belastningsmiljøer med hurtig og hyppig skift. Ved at kontrollere gatesignalet kan tyristorer opnå nulspændingsskift, effektivt eliminere hiddelsestrømme og spændingsspidser og nøjagtigt kompensere for induktive og kapacitive belastninger. For eksempel, i situationer, hvor belastningsvingninger er hyppige, såsom i stålfabrikker eller bilproduktionslinjer, kan thyristorer fuldstændigt skifte inden for millisekunder, sikre realtidsoptimering af effektfaktor og reducere spændingerne markant og aktuelle svingninger i strømnettet.

Geyue Electric understreger, at fordelene ved tyristorer ligger i deres lange levetid og lave vedligeholdelseskrav. For det andet, da tyristorer ikke har nogen mekaniske komponenter, er de mindre modtagelige for at bære eller bue -effekter sammenlignet med kontaktorer. Endelig, men ikke mindst vigtigt, optræder tyristorer stabilt i høje harmoniske miljøer og kan modstå visse elektriske forstyrrelser. Imidlertid har tyristorer også ulemper, såsom krav til høje omkostninger og strenge varmeafledning. Når man anvender tyristorer til skift i høje temperatur eller højstrømsbetingelser, skal en varmeafledningsindretning være udstyret samtidig; Ellers er det meget sandsynligt, at tyristorer bliver beskadiget på grund af overophedning. Derudover kan tyristorer generere lækagestrøm under lavbelastningsbetingelser, hvilket væsentligt påvirker skifteeffektiviteten. Før det vælger tyristorer, er det derfor nødvendigt at omhyggeligt evaluere skiftfrekvensen for belastningen og de termiske styringsbetingelser for at sikre balancen mellem økonomisk ydeevne og ydeevne i det reaktive strømkompensationssystem.

Integrations- og optimeringsordninger til sammensatte switches

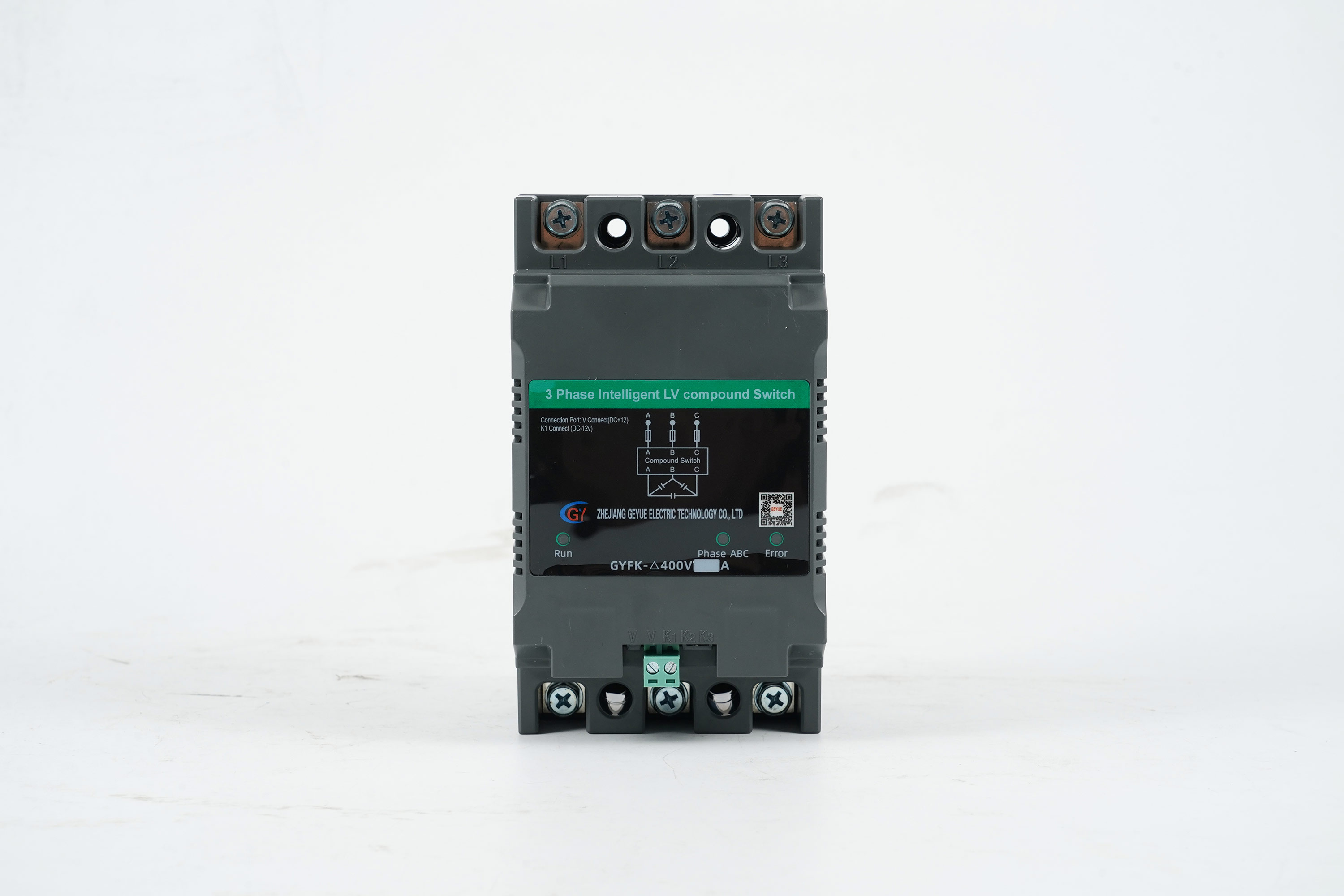

Forbindelseskontakterne kombinerer fordelene ved kontaktorer og tyristorer og opnår optimeret skiftproces gennem intelligent kontrol. I den indledende fase bruger forbindelsen skiftet tyristoren til nulspændingsskift for at undgå det aktuelle stød; Efterfølgende påtager kontaktoren den stabile strømstrøm, hvilket reducerer energiforbruget og varmetab. Dette design gør sammensatte switches egnet til blandede belastningsscenarier, såsom industrielle systemer med både stabilt løb udstyr og ofte svingende belastninger. Geyue Electric har verificeret i flere projekter, at forbindelseskontakterne markant kan forbedre holdbarheden og energieffektiviteten af ​​kontakten, især i høje påvirkning eller høje-harmoniske miljøer.

Optimering af forbindelseskontakterne ligger i dens adaptive kapacitet, som automatisk kan justere skiftestrategien i henhold til belastningsegenskaberne. F.eks. I høje induktive belastningsscenarier, såsom motorstart, bruger forbindelsen først tyristorer til jævn overgang og skifter derefter til kontaktorer for at opretholde drift og derved reducere elektrisk stress. På samme tid løser forbindelseskontakterne varmeafdelingsproblemerne for rene tyristorer og forbedrer systemets pålidelighed. Strukturerne af sammensatte switches er imidlertid komplekse, deres omkostninger er højere end omkostningerne ved enkeltafbrydere, og de har højere krav til kontrollogik. Geyue Electric antyder, at i tilfælde, hvor belastningsegenskaberne er varierende, eller hvor energieffektivitet er strengt påkrævet, kan forbindelseskontakterne være de foretrukne valg. Gennem integreret design kan sammensatte switches opnå en reduktion i langsigtede driftsomkostninger.

Som producent af lavspændingsreaktivt effektkompensationsudstyr har Geyue Electric fået indsigt gennem mange års praksis: Valget af skifteenheder skal være baseret på omfattende belastningsanalyse og teknisk økonomisk evaluering. Vi anbefaler, at brugere først udfører belastningskarakteristikdiagnose, herunder men ikke begrænset til måling af belastningstypen, variationfrekvens, aktuelle harmoniske og temperaturforhold osv. For stabile resistive belastninger kan kontaktorer være tilstrækkeligt økonomiske; For hurtige dynamiske belastninger er tyristorer eller sammensatte switches mere foretrukne. Geyue Electric leverer professionelle tilpassede løsninger gennem simuleringstest og realtidsovervågning for at hjælpe brugerne med at matche den mest passende switching-enhedstype. Hvis du leder efter en passende udbyder af reaktiv strømkompensationsløsning, er du velkommen til at kontakte os påinfo@gyele.com.cn. Vores tekniske team kommunikerer med dig.
