Hvad er brugen af trefaset intelligent sammensat switch?

I strømdistributionsrummet for fabrikker, indkøbscentre, hospitaler og andre steder er de kontakter, der kontrollerer kondensatorer, altid i arbejdende tilstand. Almindelige kontakter er let beskadiget af overdreven strøm efter sådanne hyppige skiftehandlinger, hvilket øger vedligeholdelsesomkostningerne.Den trefases kompensation trefaset sammensatte switchhar betydelige fordele såsom ingen indflydelse, lavt strømforbrug og lang levetid og er specielt udviklet til kontrol af kondensatorer. Denne artikel vil beskrive sit arbejdsprincip, kernefordele og vedligeholdelsespunkter i detaljer.

Grundlæggende rolle

Hovedfunktionen af den trefasede intelligente sammensatte switch er at kontrollere forbindelsen og afbrydelsen mellem trefasekondensatoren og elnettet. NårkondensatorenBehov for at kompensere for reaktiv effekt, den sammensatte switch kontrollerer kondensatoren for hurtigt at oprette forbindelse til netværket og afbryde forbindelsen i tide, når der ikke er behov for kompensation. Hele processen afsluttes automatisk.

Løsning af kerneproblemet

Når almindelige switches kontrollerer kondensatorer, vil de blive udsat for et chok af snesevis af gange den fungerende strøm på det øjeblik, der er magt. Dette nuværende chok kaldes indstrøm. Inrush -strøm vil ikke kun brænde den sammensatte switch, men fremskynde også aldring af den interne isolering af kondensatoren og forårsage et pludseligt fald i spændingsnettets spænding. Derfor vil brug af almindelige kontakter forkorte udstyrets levetid og påvirke stabiliteten af strømnettet.

Hvordan det fungerer？

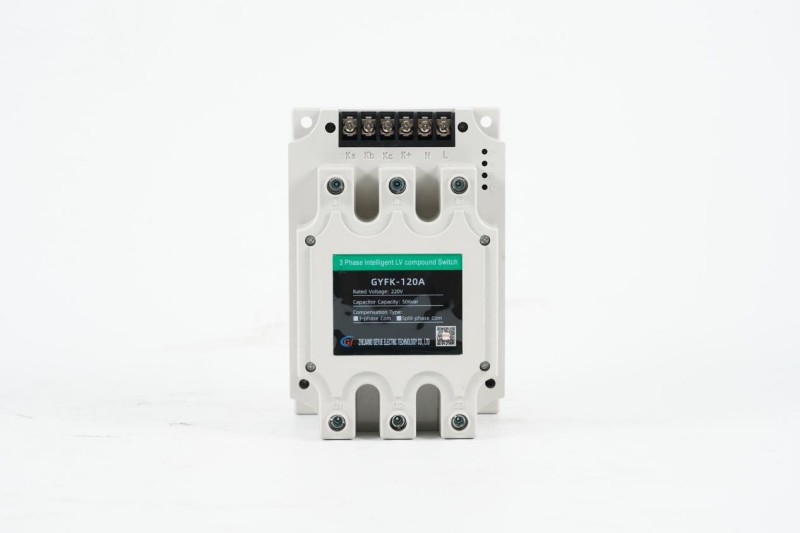

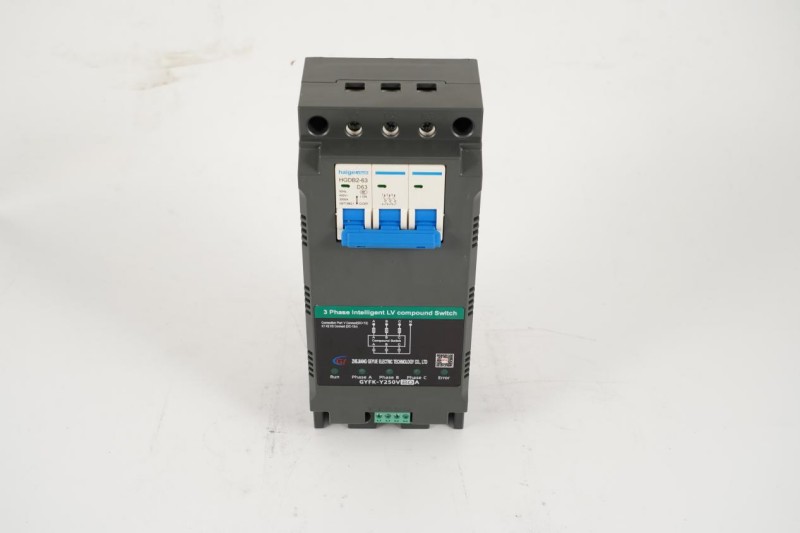

Den trefasede intelligente sammensatte switch består af en tyristorgruppe og et magnetisk låsningsrelæ, og de to er nødt til at arbejde sammen for at afslutte arbejdet. Først nårAutomatisk effektfaktorcontrollerDetekterer, at gitteret har brug for at kompensere for reaktiv effekt, tyristoren vil hurtigt forbinde kredsløbet for at forbinde den nuværende måler til gitteret i det øjeblik, hvor strømmen er nul. Inden for 0,5 sekunder efter, at tyristoren er tændt, lukker kontakterne for det magnetiske låsningsrelæ straks og bærer 100% af den kontinuerlige strøm, og tyristor lukker automatisk på dette tidspunkt. Når kondensatoren derefter skal kobles fra, åbnes tyristoren igen for at overføre strømmen fra det magnetiske låsningsrelæ til thyristoren. Når tyristoren bærer al strømmen, kobler det magnetiske låsningsrelæ kontakterne kontakterne, når strømmen er nul. Thyristor lukker automatisk i det næste øjeblik, hvor strømmen er nul, og ingen bue genereres under hele processen.

Hvorfor skal denForbindelseskontaktbruges sammen med en tyristorgruppe og et magnetisk låsningsrelæ? For hvis der kun er et magnetisk låsningsrelæ, vil kondensatoren generere en påvirkning af 50 gange den nominelle strøm i øjeblikket af lukning, og kontakterne vil blive svejset og skrotet efter flere operationer. Hvis der kun er en tyristor, kræves det, når strømmen på 100a er energisk, en køleplade, ellers brænder den ud inden for 10 minutter. Energiforbruget er 15 gange det for det magnetiske låsningsrelæ, og omkostningerne er for høje. Derfor løser Thyristor-gruppen sikkerhedsproblemet med magt til og fra, og det magnetiske låsningsrelæ løser energiforbrugsproblemet med langsigtet magt på. Begge er uundværlige.

Kernefordele

DeTrefases kompensation Trefaset sammensætningskontaktKan eliminere virkningen af strømmen fuldstændigt, når man skifter kondensatorer, beskytter kondensatorer og strømnettet udstyr og forlænger dets levetid.

Det magnetiske låsningsrelæ er altid koblet under betingelsen af NO -strøm for at undgå at blive brændt af gnister.

Thyristor-gruppen har ekstremt lavt energiforbrug under magt og sparer 90% energi sammenlignet med traditionelle kontaktorer.

Systemet koordinerer automatisk de tre faser, kompenserer automatisk for ubalancen mellem faser og forhindrer overbelastning af kondensatorer i en fase.

Status for den sammensatte switch overvåges i realtid. Hvis der opstår en abnormitet, vil operationen straks blive låst, og der udstedes en alarm i tide.

Vedligeholdelsespunkter

Detrefaset intelligent sammensat switchhar brug for regelmæssig inspektion og vedligeholdelse for at sikre langsigtet stabil drift. Støvet på overfladen af radiatoren skal rengøres mindst en gang hver sjette måned for at forhindre støvopsamling i at hindre varmeafledning. På samme tid skal alle ledningsterminaler kontrolleres for løshed. Ved daglig drift kan indikatorlysstatus bruges til at bestemme, om forbindelseskontakten fungerer normalt. Det grønne lys indikerer normal effektoperation, og det røde lys indikerer en intern fejl, der skal repareres i tide. Hvis der findes nogen abnormitet, bedes du afbryde strømforsyningen med det samme og kontakte det professionelle personale for at håndtere det.
