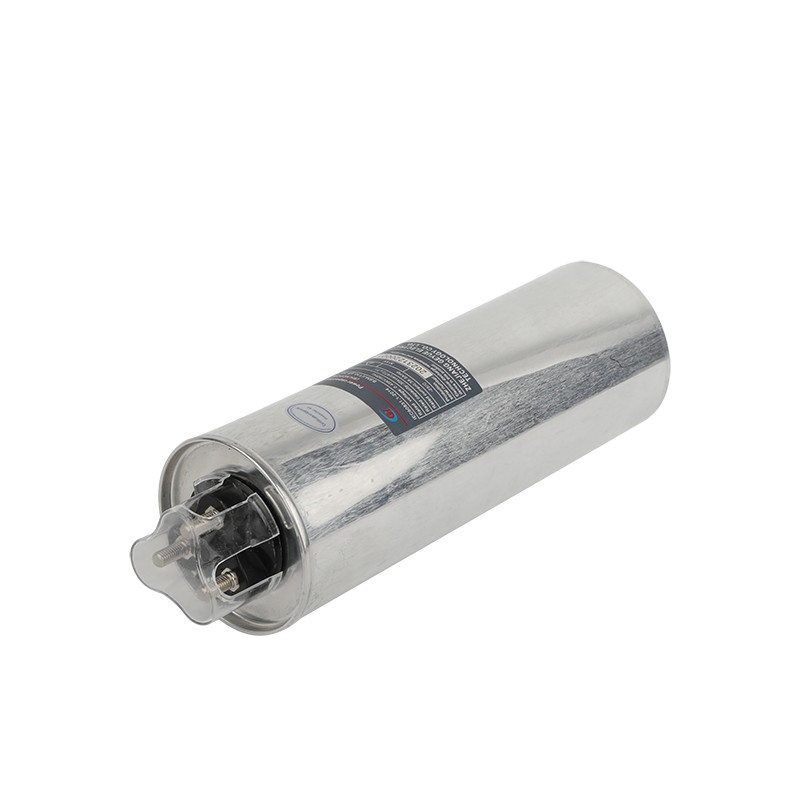

Cylindrisk lavspændingskondensator

Inden for ingeniørteknologi til selvhelbredende parallelle kondensatorer er udformningen af ​​skalstrukturen langt fra at være et simpelt spørgsmål om valg af udseende; det er en kerneovervejelse relateret til produkternes sikkerhed og pålidelighed. Når der genereres øjeblikkelig højspænding inde i kondensatoren på grund af selvhelbredende handlinger eller unormale driftsforhold, vil skallen blive den første forsvarslinje mod internt trykchok. Ge Yue Electric opdagede gennem dybdegående mekanisk analyse og et stort antal eksperimenter, at den cylindriske skal af den cylindriske lavspændingskondensator er mere strukturelt fordelagtig i trykleje sammenlignet med den firkantede skal af den rektangulære lavspændingskondensator.

Når en cylindrisk skal af en cylindrisk lavspændingskondensator udsættes for internt tryk, udviser dens spændingsfordeling en meget ensartet karakteristik. I henhold til mekanikprincipperne for tyndvæggede beholdere genererer den cylindriske struktur hovedsageligt periferisk spænding og aksial spænding under påvirkning af indre tryk. Disse to typer af spændinger kan overføres kontinuerligt og ensartet langs skallen, hvilket effektivt undgår spændingskoncentrationsfænomenet, der opstår ved hjørnerne af den firkantede skal. De retvinklede forbindelsespunkter på den firkantede skal vil danne naturlige spændingskoncentrationspunkter. Under den langsigtede cykliske trykpåvirkning er disse områder tilbøjelige til at generere træthedsrevner. Det strømlinede design af den cylindriske struktur muliggør imidlertid en ensartet fordeling af det indre tryk over hele overfladen af ​​skallen, hvorved kondensatorens trykstyrke og udmattelseslevetid væsentligt forbedres. Vores testdata viser, at under de samme vægtykkelsesforhold er det gennemsnitlige sprængtryk for den cylindriske skal ca. 25% højere end den firkantede skals.

Under drift oplever selvhelbredende kondensatorer hyppige interne tryksvingninger. Hver selvhelbredende handling genererer en lille mængde gas, hvilket forårsager en forbigående ændring i trykket inde i beholderen. Den cylindriske struktur af den cylindriske lavspændingskondensator, med dens kontinuerlige og komplette geometriske form, viser mere stabil mekanisk ydeevne sammenlignet med den firkantede struktur af den rektangulære kondensator, når den håndterer denne gentagne trykpåvirkning. Eksperimenter har vist, at efter at have gennemgået en million simulerede selvhelbredende trykcyklustests, er deformationsgraden af ​​den cylindriske skal kun en tredjedel af den rektangulære skals. Denne evne til at modstå cyklisk påvirkning gør cylindriske kondensatorer særligt velegnede til applikationer i dynamiske kompensationsscenarier, hvor hyppig skift er påkrævet, hvilket giver en solid mekanisk garanti for den langsigtede stabile drift af den reaktive effektkompensation.

Geyue Electric har udviklet en dedikeret dyb stemplingsformningsproces til BSMJ(Y) seriens cylindriske lavspændingskondensatorer. Ved at bruge højstyrke aluminiumslegeringsmaterialer og specielle udglødningsbehandlingsteknikker sikrer vi, at den cylindriske skal kan modstå ekstremt højt indvendigt tryk, samtidig med at den bevarer en relativt tynd vægtykkelse. Vores cylindriske kondensatorer har gennemgået strenge trykcyklustests, der er i stand til at modstå over en million standardtrykpåvirkninger, hvilket langt overstiger industristandarderne. Samtidig skaber den cylindriske struktur betingelser for, at vi kan optimere layoutet af interne komponenter, hvilket gør det muligt for dielektrikumet at blive viklet på en mere ideel måde, hvilket yderligere forbedrer kondensatorernes elektriske ydeevne.
