Hvordan fungerer kompensationsskabet tilbehør sammen?

Forord

KompensationsskabeSkal i samarbejde adressere tre kerneproblemer: harmonisk undertrykkelse, reaktiv effektkompensation og spændingsstabilitet. Reaktorer, kondensatorer og controllere supplerer hinanden for at opnå effektiv kontrol. Som komponentproducent vil vi analysere principperne om synergi og nøgleudvælgelsesfaktorer fra et produktionsperspektiv.

Reaktorer er kernen i harmonisk kontrol

Vores nanokrystallinske reaktorer dannes fra 0,02 mm strimmel ved hjælp af en vakuum -slukningsproces, hvilket opnår kernetab på 4,3W/kg (sammenlignet med 8,6W/kg for siliciumstålplader). Det syv-trins luftgapdesign sikrer fluxfordeling ujævnhed på ≤3%, hvilket opnå 30 dB dæmpning for harmonik over den 23. orden. Denne reaktor udviser mindre end 3% ydelsesnedbrydning under en 150% overbelastningstilstand og kan prale af en levetid på 12 år. Dette design reducerer systemets harmoniske forvrængning fra 35% til 5% og reducerer transformator -kobbertab med 12,7 kilowatt. En 14% reaktorvurderingsmodel anbefales til opladning af bunke-scenarier, mens en DC-resistent model anbefales til fotovoltaiske scenarier.

Kondensatoren spiller hovedsageligt rollen som reaktiv strømkompensation.

Som enStrømkondensatorProducent, vi bruger metalliseret polypropylenfilmmateriale med en tabsfaktor på tanδ ≤ 0,0002. Vores forudladede kondensatorbank (800 KVAR) er kombineret med en flodhjulsenergilagringsbuffer, der tilbyder en svarhastighed på 10ms. Et indbygget DC-blokerende modul kobler koblingen af kredsløbet inden for 0,1 sekunder efter detektering af en DC-komponent ≥ 3V. Denne opløsning opretholder en stabil effektfaktor på 0,99 under 150 kW belastningsstigninger, hvilket fuldstændigt eliminerer reaktive effektstransport. Kondensatorerne modstår 130% overbelastningsstrøm og fungerer stabilt i omgivelsestemperaturer, der spænder fra -40 ° C til 85 ° C.

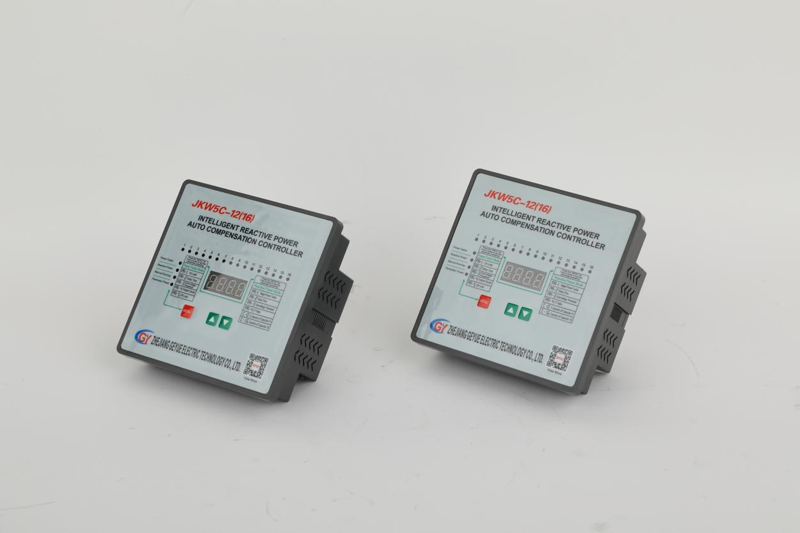

Controlleren er nøglen til systemet.

Vores quad-core DSP-controller fanger strømdata ved 128 point pr. Elektrisk cyklus og afslutter harmonisk FFT-analyse inden for 5 ms. Ved at spore andenordens derivater af batteriopladning/udladningskurver forudsiger det reaktiv efterspørgsel efter effekt på 50 mser på forhånd. Dette muliggør øjeblikkelig harmonisk diagnostik, proaktiv overspændingsbeskyttelse og spændingsstabilisering under belastningsudsving - hvilket danner et forudsigeligt gitterfejlforebyggelsessystem. Ved hjælp af CAN -busprotokollen er kommandooverførselslatenstid mindre end 1ms. Når spændingsvingninger overstiger 8% -grænsen, koordinerer svinghjulsenergilagring automatisk for at tilvejebringe en 0,1 sekunders buffer, og kondensatorbankers relækompensation for at opretholde spændingsstabilitet, hvilket reducerer flickeramplitude fra ± 15% til ± 6% med en kontrolnøjagtighed på ± 0,5%.

Hvordan tilbehøret fungerer sammen

Når systemet registrerer en opladningsbunkepåvirkning, identificerer controlleren det pludselige fald i effektfaktoren inden for 5ms og udløser reaktoren til at undertrykke den 23. harmoniske (dæmpning af den med 30dB). Kondensatorbanken sendes derefter inden for 10 ms for at udfylde det reaktive effektgap, og opbevaring af svinghjulsenergi giver en 0,1 sekunders overbelastningsbuffer. Disse tre komponenter arbejder sammen for at fylde 2000kvare reaktive effektgap inden for 50ms, hvilket holder spændingsvingningerne inden for ± 6%.

Sådan vælger du en reaktor

Reaktorens reaktans skal matche den karakteristiske harmoniske orden. For scenarier, hvor den 7. harmoniske er dominerende, skal du vælge en 14% reaktansmodel. Det samlede antal kondensatorer skal konfigureres til 1,2 gange den maksimale reaktive effektgap. En 800 KVAR -kondensatorbank skal være velegnet til et 2000 KVAR -hul. Controller -prøveudtagningshastigheden skal være ≥128 point/cyklus med en respons latenstid ≤5ms. Til varmeafledningsdesign reserverer 0,2 m² varmeafledningsområde for hver 100 kvar af kondensatorer. Når du installerer reaktoren lodret, skal du opretholde en 10 cm luftkanal -clearance.
