Hvordan dimensionerer vi en detuning-reaktor korrekt for at sikre kondensatorbeskyttelse uden at kompromittere kompensationskapaciteten?

I moderne strømsystemer er harmonisk forurening blevet en skjult trussel mod sikker drift af lavspændingsreaktive effektkompensationsenheder. Som en professionel producent af lavspændings-reaktiv effektkompensationsudstyr i Kina har Geyue Electric virkelig indset, at mange kunder står over for et dilemma, når de anvender selvhelbredende shuntkondensatorer: de skal effektivt undertrykke forstærkningen af ​​harmoniske for at beskytte kondensatorerne, samtidig med at de sikrer, at den grundlæggende effektkompensationskapacitet ikke går tabt. Med hensyn til, hvordan man opretholder balancen mellem disse to aspekter, spiller korrekt dimensionering af en afstemningsreaktor en afgørende rolle. I den følgende tekst vil vores virksomheds chefingeniør give dig en detaljeret diskussion om, hvordan du videnskabeligt bestemmer reaktorens parametre for at opnå pålidelig beskyttelse af kondensatoren og sikre, at kompensationskapaciteten forbliver konstant.

Forstå kernefunktionen af ​​detuning-reaktoren

Afstemningsreaktoren og kondensatoren er forbundet i serie for at danne et afstemningskredsløb. Dens hovedfunktion er at ændre kredsløbets impedansegenskaber. Under basisfrekvenstilstanden udviser reaktoren induktiv reaktans, hvilket vil få kondensatorens terminalspænding til at falde en smule og derved påvirke dens udgangskapacitet. Ved den harmoniske frekvens kan den høje impedanskarakteristik, der dannes af reaktoren og kondensatorerne, effektivt undertrykke den harmoniske strøm og forhindre, at kondensatorerne bliver beskadiget på grund af overstrøm. Dette balancepunkt mellem beskyttelse og kapacitet er præcist fastsat af reaktorens reaktanshastighed. Reaktansforholdet er forholdet mellem reaktorens induktive reaktans ved grundfrekvensen og kondensatorernes kapacitive reaktans. Denne nøgleparameter bestemmer direkte tuning-frekvensen og kompensationseffekten af ​​hele udstyrssættet.

Forstå de videnskabelige principper for valg af reaktanshastighed

Valg af den passende reaktanshastighed er en anden afgørende faktor for at opnå kapacitetsbalancen i kondensatorbeskyttelses- og kompensationskabinettet. Almindelige reaktansrater omfatter 6% og 7% osv. Hver reaktansrate svarer til et forskelligt tuning-frekvenspunkt. Tager man reaktoren med en reaktanshastighed på 6% som et eksempel, er dens afstemningsfrekvens ca. 189 hertz, hovedsageligt rettet mod dannelsen af ​​høj impedans for den femte harmoniske. Når reaktorens reaktanshastighed bestemmes, skal elsystemforvaltere først udføre detaljerede netharmoniske test for at identificere den dominerende harmoniske frekvens og indhold, da præcis harmonisk måling er grundlaget for videnskabelig reaktorvalg. Hvis den femte harmoniske dominerer i kraftsystemet, så er det bedst at vælge en reaktor med en reaktanshastighed på 6%. Hvis den tredje harmoniske er mere fremtrædende i kraftsystemet, bør der vælges en reaktor med en højere reaktansrate end 6%. Det er særligt vigtigt at bemærke, at selvom en stigning i reaktanshastigheden kan give bedre harmonisk beskyttelse, vil den også yderligere reducere spændingen ved kondensatorterminalerne, hvilket påvirker kondensatorens nominelle kapacitetsoutput.

Implementer den matchende korrektion af kondensatorkapacitet

Efter at have bestemt brugen af ​​en specifik reaktanshastighed for reaktoren, skal strømsystemadministratoren foretage tilsvarende korrektioner af kondensatorens kapacitet. På grund af reaktorens spændingsdelingseffekt er den faktiske spænding påført over kondensatorterminalerne lavere end netspændingen, hvilket direkte fører til en reduktion i kondensatorens reaktive kapacitet. For at sikre, at kompensationssystemet stadig opnår den forventede kompensationseffekt, skal denne kapacitetsdæmpning nævnt ovenfor tages i betragtning i designfasen. Den almindelige praksis er passende at øge kondensatorens nominelle spændingsniveau eller øge dens nominelle kapacitet. Gennem denne kapacitetstilpasningskorrektion kan systemets efterspørgsel efter reaktiv kompensationskapacitet stadig opfyldes, selv når reaktoren er installeret. Denne fremadrettede designtænkning kan effektivt løse modsætningen mellem beskyttelse og kapacitet og opnå den optimale balance mellem beskyttelse og kapacitet.

Geyue Electrics løsninger og professionelle engagement

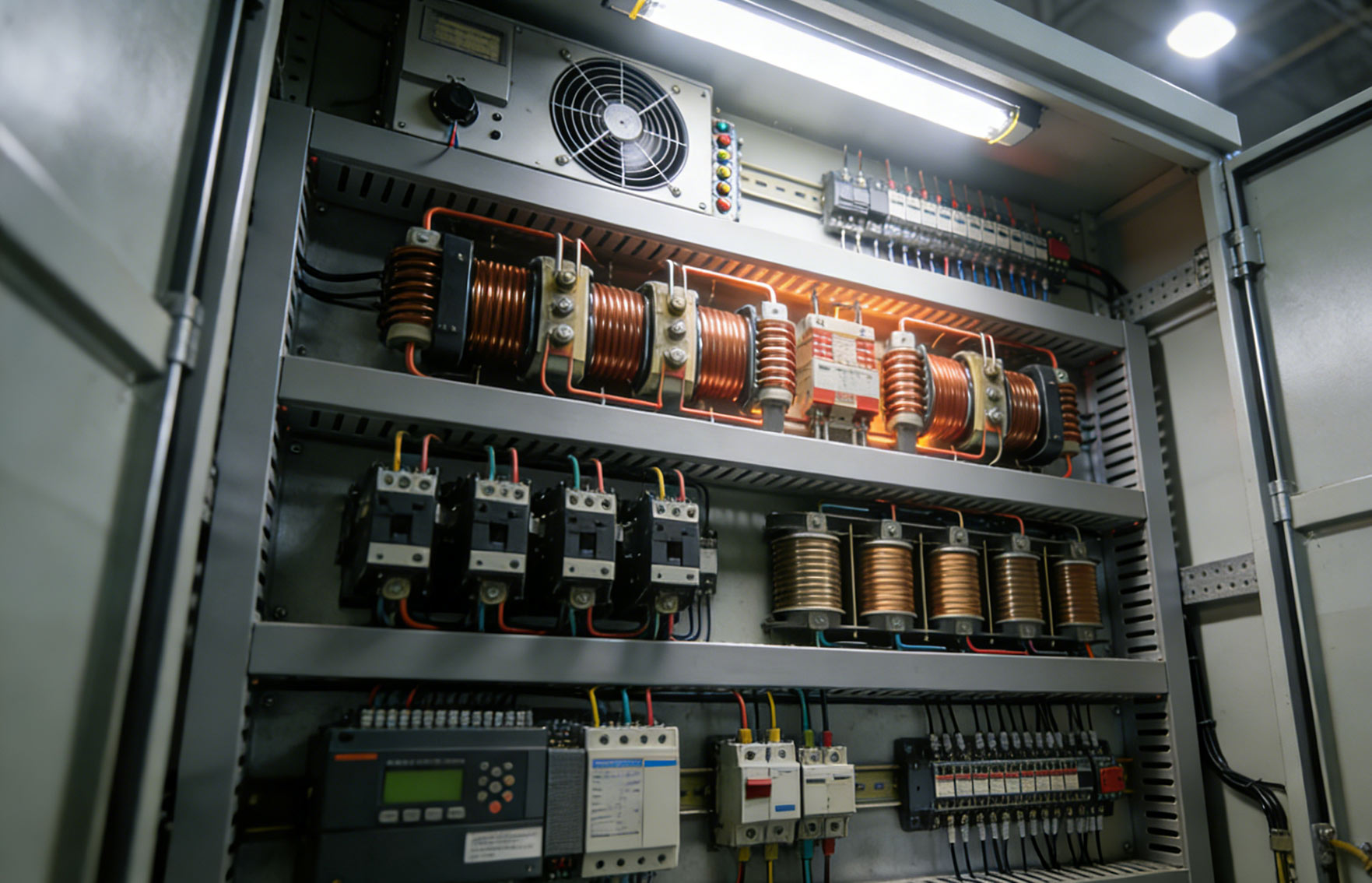

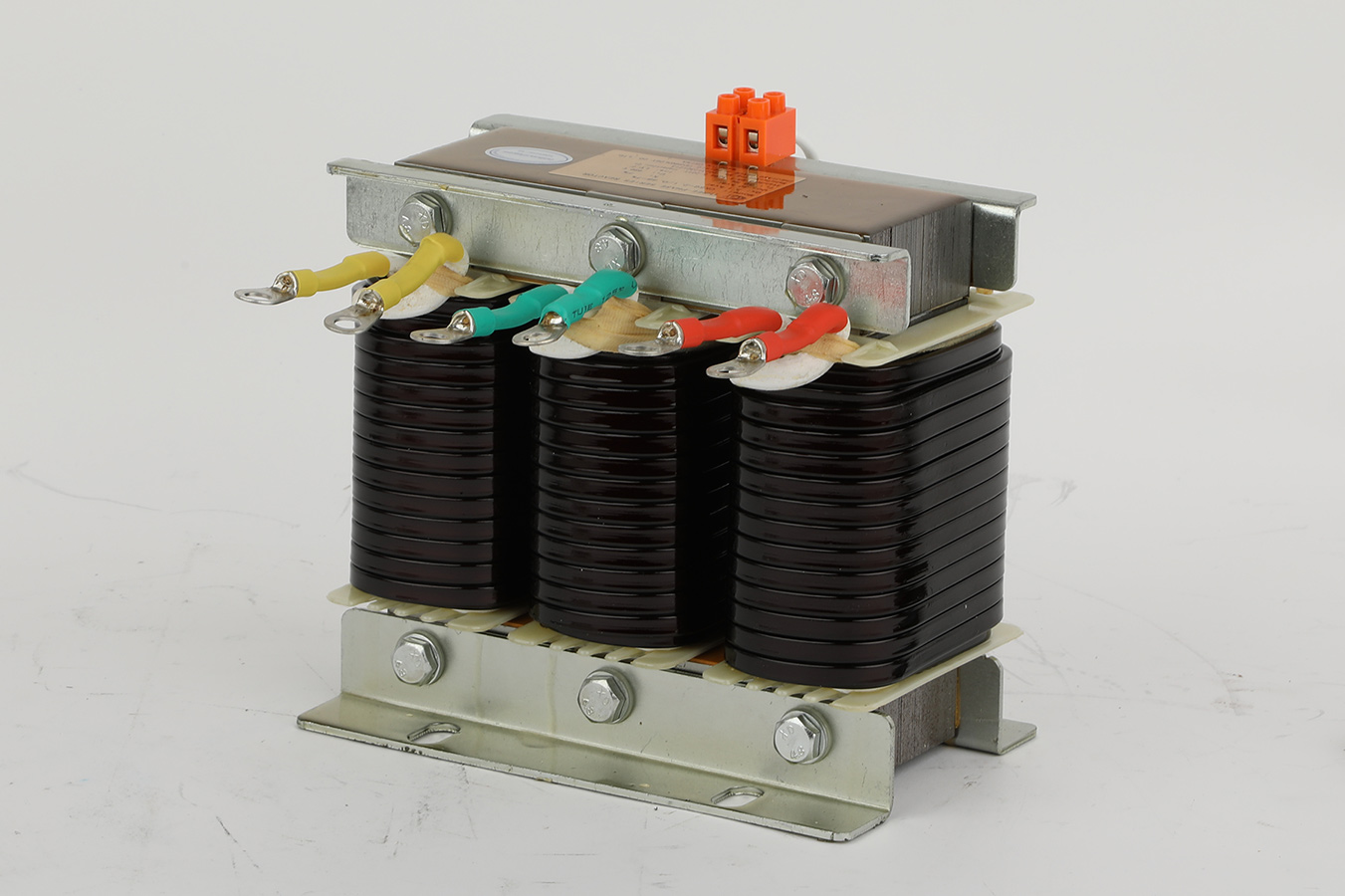

Som en producent med en lang historie inden for lavspændingskompensation for reaktiv effekt, har Geyue Electric foreslået vores kraftfulde løsning til at løse branchens anerkendte udfordring med at balancere kondensatorens pålidelighed og kompensationseffektiviteten. VoresCKSG serie af reaktorerhar højkvalitets importerede koldvalsede orienterede siliciumstålplader som kernemateriale, hvilket gør det muligt for reaktorerne at udvise fremragende egenskaber med lavt tab og lav temperaturstigning gennem hele kompensationsprocessen. CKSG-serien af ​​seriereaktorer blev udviklet af vores ingeniørteam gennem gentagne præcise beregninger og kontinuerlige opgraderinger og optimeringer, hvilket effektivt undertrykker specifikke underharmoniske og minimerer indvirkningen på kompensationskapaciteten. Geyue Electric garanterer, at vores videnskabelige parametervalg og rimelige kapacitetsmatchning kan hjælpe strømsystemadministratorer med at opnå pålidelig beskyttelse af kondensatorer uden at ofre kompensationseffekten. Hvis du er i tvivl om, hvordan man korrekt vælger størrelsen af ​​afstemningsreaktoren for at sikre beskyttelse af kondensatorer uden at kompromittere kompensationskapaciteten, så send venligst dine forespørgsler tilinfo@gyele.com.cn. Geyue Electric er villig til at samarbejde med dig for at løse harmoniske problemer og forbedre driftskvaliteten af ​​dit strømsystem.
