Jernkernesegmentering og luftgab: Hvorfor er kernerne i trefasede lavspændingsreaktorer opdelt i ensartede små sektioner med luftgab? Hvad er funktionen af ​​luftgaperne?

Som en kinesisk virksomhed, der er specialiseret i forskning og udvikling og fremstilling af lavspændingsudstyr til reaktiv effektkompensation, forstår Geyue Electric dybt, at stabiliteten og effektiviteten af ​​strømsystemer afhænger af omhyggelig design af hver detalje. I dag vil vi gerne diskutere med dig en vigtig teknisk detalje - hvorfor jernkernerne i trefasede lavspændingsreaktorer er opdelt i ensartede små segmenter af luftspalter og luftspalternes sande funktion.

Den tekniske betydning af at segmentere jernkerner

I lavspændingsnet bliver harmoniske problemer stadig mere fremtrædende. Overtoner genereret af adskillige ensrettere og omformere påvirker ikke kun strømkvaliteten, men kan også bringe sikkerheden for transformere og andet elektrisk udstyr i fare. Seriereaktorer, som en afgørende komponent i reaktive effektkompensationsanordninger, spiller en primær rolle i at undertrykke harmonisk forstærkning, en funktion tæt forbundet med designet af deres jernkerner. Hvis jernkernerne i seriereaktorer er lavet som enkelte, kontinuerlige enheder, vil deres magnetiske kredsløbskarakteristika forårsage betydelige udsving i seriereaktorernes induktans med ændringer i spolestrømmen (især strømme indeholdende harmoniske). Især i strømsystemer, der indeholder harmoniske, kan disse fluktuationer føre til magnetisk mætning, hvilket får seriereaktorerne til at miste deres filtrerings- og strømbegrænsende evner. Derfor er opdeling af jernkernerne i seriereaktorer i flere ensartede segmenter med luftspalter mellem dem et design, der er specielt udformet for at sikre seriereaktorernes stabile ydeevne og deres fleksible tilpasning til komplekse driftsforhold.

Fordelene ved Air Gaps

Selvom luftspalterne er strukturelt små, har de en væsentlig indflydelse på funktionen af ​​seriereaktorjernkernerne. For det første øger luftspalterne effektivt den magnetiske reluktans i de magnetiske kredsløb, lineariserer magnetiseringskurven for jernkernerne og forhindrer magnetisk mætning. Med andre ord, selv under store harmoniske strømme kan seriereaktorernes induktans forblive relativt stabil takket være disse luftspalter, hvilket pålideligt undertrykker harmonisk forstærkning og beskytter effektkondensatorerne forbundet i serie med serires-reaktorerne mod beskadigelse. For det andet reducerer luftspalterne hvirvelstrømstab og hysteresetab i jernkernerne, hvilket sænker temperaturstigningen under seriereaktordrift, hvorved energieffektiviteten og levetiden for hele reaktiv effektkompensationssystemerne forbedres. Desuden kan ensartet fordelte luftspalter reducere vibrationer og støj fra seriereaktorer under drift, hvilket forbedrer glatheden og støjsvagheden. Disse fordele fra luftspalterne gør tilsammen 100 % sikker på, at seriereaktorerne kan opnå optimal ydeevne i lavspændings-reaktiv effektkompensationssystemer.

Geyue Electrics vedholdenhed og innovation inden for håndværk

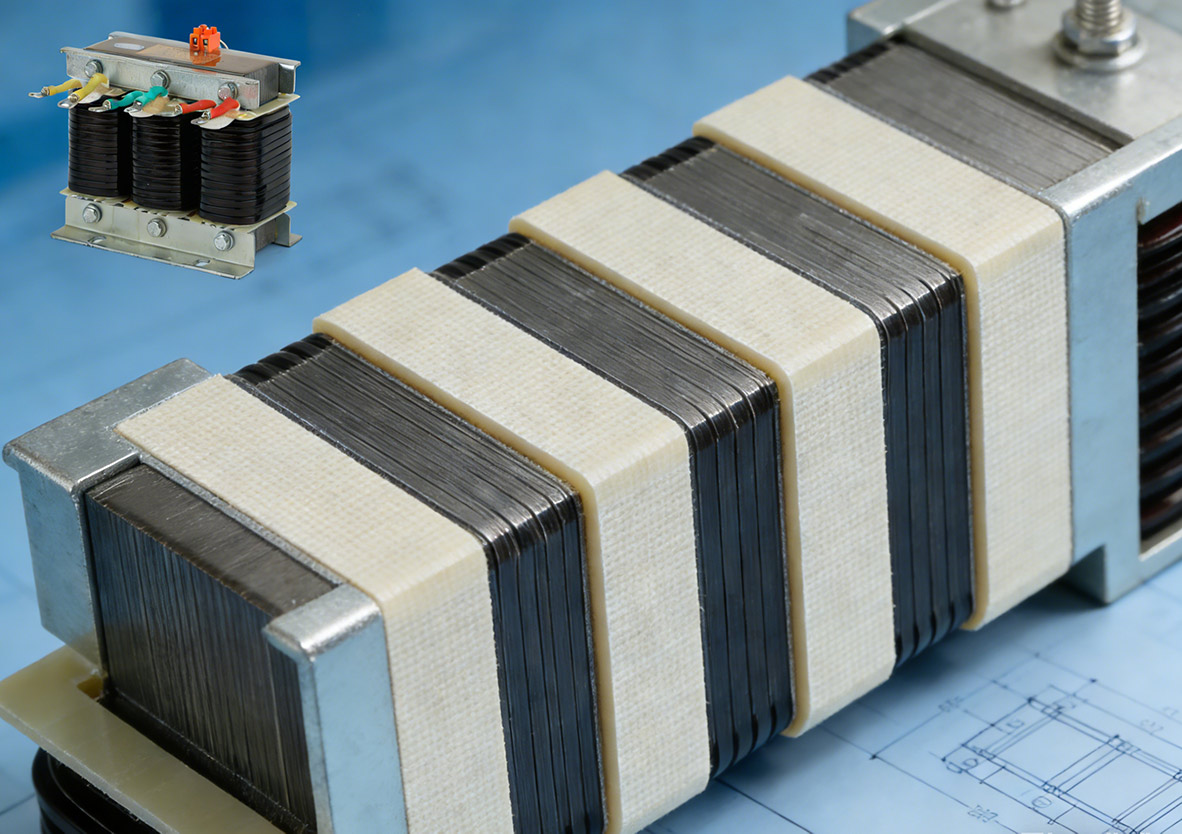

Hos Geyue Electric implementerer vi det tekniske koncept med at sikre stabil induktans og undgå magnetisk mætning i hver seriereaktorfremstillingsproces ved at opdele jernkernen i flere ensartede segmenter og indlejre stabile luftspalter. Tager voresCKSG serie trefasede lavspændingsreaktorerfor eksempel er vores jernkerner lavet af importerede koldvalsede kornorienterede siliciumstålplader af høj kvalitet, lavt tab. Hver jernkerne er præcist opdelt i flere ensartede segmenter, og luftspalterne mellem segmenterne bruger epoxylamineret glasdug som afstandsmateriale. Dette design holder ikke kun effektivt luftgabets størrelse konstant under langvarig drift, men forbedrer også den mekaniske stabilitet af hele seriereaktorkernestrukturen. Med hensyn til spolerne bruger vi F-kvalitet emaljeret flad kobbertråd tæt viklet, hvilket ikke kræver yderligere isoleringsindpakning, hvilket både er æstetisk tiltalende og letter varmeafledning. Gennem strenge fremstillingsprocesser såsom forbagning, vakuumimprægnering og varmehærdning, kombineret med påføring af H-grade imprægneringslak, sikrer vi os, at spolerne og jernkernerne er fast og tæt bundet sammen i vores seriereaktorer, hvilket væsentligt reducerer driftsstøjen i vores serie reactor og giver en ekstrem høj varmebestandighed i vores serie.

Geyue Electric lover, at vores CKSG serie trefasede lavspændingsreaktorer har en højere kvalitetsfaktor og en lavere temperaturstigning. Alle fastgørelseselementer til vores jernkerner er lavet af ikke-magnetiske materialer, hvilket effektivt reducerer yderligere tab. Udsatte dele gennemgår anti-korrosionsbehandling, og ledningerne bruger koldpressede kobberrørsterminaler, idet der tages hensyn til både ledningsevne og holdbarhed samtidigt. Sammenlignet med lignende produkter på det internationale marked er vores CKSG-serie trefasede lavspændingsreaktorer mindre, lettere og mere raffinerede i udseende. Bag dette er Geyue Electric Factorys stærke R&D-kapacitet og strenge kvalitetskontrolsystem. Send venligst din forespørgsel tilinfo@gyele.com.cntil gratis konsultation. Vi er forpligtet til, at vores CKSG-serie lavspændingsreaktorer kan matches perfekt med BSMJ-seriens selvhelbredende parallelle kondensatorer for effektivt at forbedre systemets spændingsbølgeform, forbedre effektfaktoren og undertrykke startstrøm og operationel overspænding, hvilket giver omfattende beskyttelse af dit elektriske udstyr.
