Bruger du stadig AC-kontaktorer og SSR'er til kondensatoromskiftning? Her er hvorfor ingeniører skifter til sammensatte switches

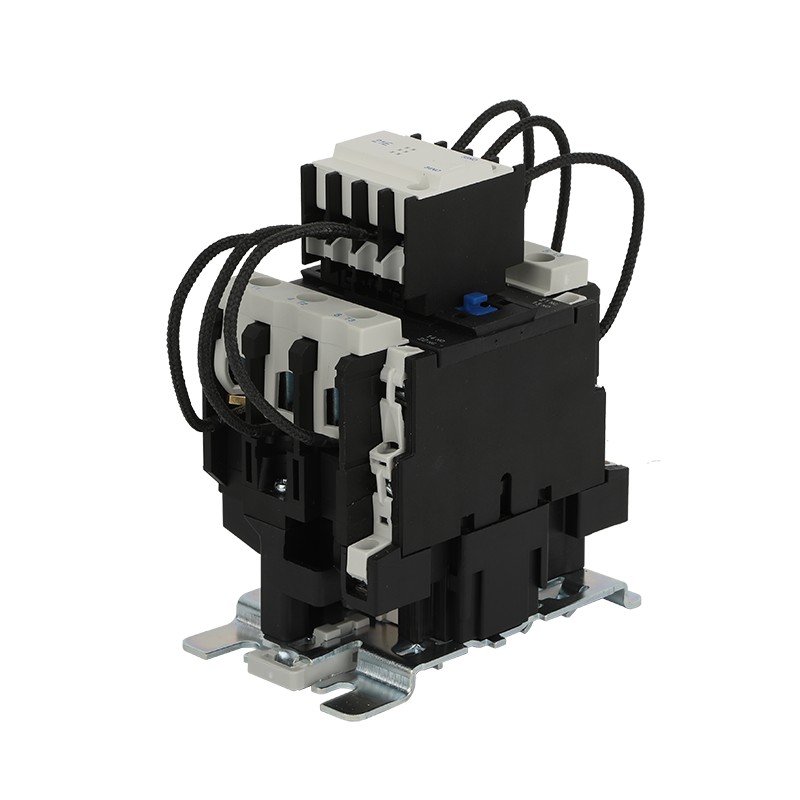

Hvis du nogensinde har set enkondensator omskifter enhedsprænge i luften - og jeg mener bogstaveligt talt sprænge i luften - du ved præcis, hvad jeg taler om. Det højlydte pop. Duften af ​​brændt plastik. Det vrede blik fra din chef, da han indser, at det er den tredje kontaktor i denne måned.

Her er sagen. At skifte kondensatorer er ikke som at skifte en pære. Kondensatorer spiller ikke godt sammen med konventionelle kontakter. Når du lukker en kontaktor hen over en afladet kondensator, kan startstrømmen ramme 100 gange den normale strøm. Det er ikke et klik. Det er en lille eksplosion, der sker inde i dit panel. Og hvis du bruger solid state-relæer, så skifter de hurtigt. Men de er også varme - virkelig varme - og de holder ikke evigt, når du cykler dem med få minutters mellemrum.

Så hvad er løsningen? Lad mig introducere dig til noget, der stille og roligt har overtaget kompensationssystemer for lavspænding reaktiv effekt rundt om i verden. Det kaldes en sammensat switch. Og når du først forstår, hvordan det fungerer, kan du undre dig over, hvorfor du ikke har skiftet tidligere.

Hvad er en sammensat switch?

De fleste ingeniører, jeg taler med, giver mig et blankt blik, når jeg først nævner sammensatte kontakter. Så viser jeg dem en, og de siger: "Vent, så det er som om en kontaktor og en tyristor fik en baby?"

Det er faktisk ikke langt væk.

En sammensat switch - også kaldet en sammensat switch eller intelligent sammensat switch - sætter en højspændings, højstrøms tyristor (siliciumstyret ensretter) parallelt med et magnetisk låserelæ-15. En mikrocontroller sidder i midten og ser på AC-bølgeformen og bestemmer præcis, hvornår hver enhed skal affyres.

Her er skønheden ved det. Når kontakten får en kommando om at tænde, affyrer tyristoren først i det nøjagtige øjeblik, hvor spændingen krydser nul. Ingen stigning. Intet knald. Bare en ren, lydløs forbindelse. Så, et par millisekunder senere, lukker relæet og overtager strømmen. Tyristoren holder op med at lede. Det betyder, at der ikke længere genereres varme, ingen omfangsrige køleplader, ingen køleventilatorer, der brummer væk inde i dit kabinet-32.

Når det er tid til at afbryde forbindelsen, sker det modsatte. Relæet åbner først, derefter håndterer tyristoren afskæringen ved den aktuelle nulgennemgang. Igen, glat og buefri.

Hvorfor dette betyder noget for dit strømsystem?

Lad mig sætte det i tal.

En typisk AC-kontaktor, der skifter en kondensatorbank, kan generere startstrømme, der belaster hele systemet. Disse overspændinger slider ikke bare kontaktoren - de forringer dine kondensatorer, roder med din strømkvalitet og fjerner til sidst andre komponenter. Nogle feltrapporter viser, at faciliteter, der bruger konventionelle kontaktorer, udskifter koblingsenheder hver sjette til tolvte måned, afhængigt af hvor ofte de cykler.

Sammensatte switches løser det fuldstændigt. Fordi tyristoren håndterer koblingsmomentet, og relæet håndterer steady-state-strømmen, får du nul indløb og nul harmoniske. Ingen buer, ingen gnister, ingen kontaktsvejsning-15. Resultatet? Skift enheder, der holder millioner af operationer i stedet for tusindvis.

Så er der varmeproblemet. Solid state-relæer (SSR'er) er gode til nogle applikationer, men ved kondensatorskift lider de af én fatal fejl: ledningstab. En SSR er stort set altid i en halvledende tilstand, når den er tændt, hvilket betyder, at den altid genererer varme. Prøv at stable et par af dem i et tæt pakket panel, og du vil hurtigt løbe ind i køleproblemer. En ingeniørchef fortalte mig, at hans team skulle omdesigne et helt styreskab, bare for at passe til luftstrømskanalerne til deres SSR-baserede kompensator.

Sammensatte switche har ikke det problem. Når relæet tager over, slukker tyristoren helt. Strømforbrug under stationær drift？ Næsten nul. Vi taler om 1,5 VA eller mindre pr. switch-7. Det er ikke en tastefejl.

Hvor finder du disse i den virkelige verden?

Det mest almindelige sted, du vil se sammensatte kontakter, er i lavspændings-reaktive strømkompensationssystemer - den slags, du finder i fabrikker, indkøbscentre, kontorbygninger og datacentre. Ethvert anlæg med motorer, transformere eller induktive belastninger har brug for kondensatorer for at korrigere effektfaktoren, og disse kondensatorer har brug for koblingsenheder, der ikke falder fra hinanden efter et par tusinde cyklusser.

Tag et eksempel fra den virkelige verden. Et stort indkøbscenters centrale klimaanlæg cyklede på sine kondensatorbanker snesevis af gange om dagen. DeresAC kontaktorerfejlede hver ottende måned. Efter at have skiftet til intelligente sammensatte kontakter reducerede systemet energiforbruget med 18 procent blot på grund af forbedret kompensationseffektivitet og eliminerede udskiftningsomkostningerne helt. Kontakterne har kørt i tre år nu. Ingen fejl. Ingen vedligeholdelsesopkald. Vedligeholdelseslederen taler stadig om det, som om jeg er en slags troldmand.

Sammensatte switche håndterer også både trefaset og enkeltfaset kompensation. Til trefasede systemer med delta-forbundne kondensatorbanker kan du bruge en switch med almindelig kompensation. For split-fase Y-forbundne opsætninger er der dedikerede modeller, der skifter hver fase uafhængigt-7. De fleste producenter tilbyder modeller vurderet fra 220V op til 690V, med styrekapaciteter fra 10 kvar helt op til 50 kvar-.

De intelligente funktioner, du ikke vidste, du havde brug for

Det er her, sammensatte kontakter bliver virkelig interessante. Fordi de har en mikrocontroller ombord, er de ikke bare dumme kontakter. De er smarte.

De bedre kommer med indbyggede beskyttelser, som du ikke finder i en standardkontaktor eller SSR. Spændingsfasetabsbeskyttelse - hvis systemet mister en fase, nægter kontakten at lukke. Underspændingsbeskyttelse - hvis forsyningen falder til under omkring 80 procent, forbliver kontakten åben. Selvdiagnostisk fejlbeskyttelse - hvis en komponent svigter internt, vil kontakten ikke prøve at fungere. Nogle har endda temperatursensorer og kommunikationsporte (RS232 eller RS485), så du kan fjernovervåge dem og få fejladvarsler uden at gå ud til panel-15-16.

Tænk over, hvad det betyder for din vedligeholdelsesrutine. I stedet for at sende nogen ud hver måned for at søge rundt inde i et live-panel, kan du sidde ved en computer og se præcis, hvilke kontakter der virker, og hvilke der har brug for opmærksomhed. For facility managers, der driver flere bygninger, er det en game-changer.

Lad os være ærlige om ulemperne

Intet produkt er perfekt, og sammensatte kontakter har deres begrænsninger.

Den vigtigste er kompleksitet. En sammensat switch har flere komponenter end en simpel kontaktor - tyristorer, relæer, kontrolkredsløb, nulgennemgang detektorer. Flere dele betyder flere ting, der kan fejle. I praksis sker de fleste fejl, når producenter skærer hjørner og bruger underspecifikke tyristorer. En korrekt designet sammensat switch bruger tyristorer vurderet over 2500V og dimensioneret til de spidsstrømme, systemet kan se. Det gør billige versioner ikke. Og de billige versioner fejler-30.

Den anden ulempe er startomkostningerne. En sammensat afbryder koster mere på forhånd end en AC-kontaktor. Hvis du bare ser på linjeposter på en indkøbsordre, ser kontaktoren billigere ud. Men når først du medregner erstatningsomkostninger, nedetid og arbejdet med at udskifte fejlslagne enheder hvert år, ændres regnestykket hurtigt.

For de fleste ingeniører, jeg har arbejdet med, er tilbagebetalingsperioden ved at skifte til forbindelser et sted mellem seks og atten måneder. Herefter er det rene besparelser.

Sådan vælger du den rigtige sammensatte switch?

Hvis du er klar til at skifte – ordspil – her er hvad du skal kigge efter.

Først skal du kontrollere den nominelle spænding og kontrolkapacitet. De fleste systemer kører på 220V (enfaset) eller 380V (trefaset). Din switch skal matche din systemspænding og håndtere kvar-klassificeringen af ​​dine kondensatorbanker. Fælles ratings går op til 50 kvar for trefasede systemer og 15 kvar for enfasede opsætninger.

For det andet, se efter mekaniske levetid ratings. En god sammensat afbryder bør vurderes til mindst en million mekaniske operationer-7. Det er størrelsesordener bedre end en typisk kontaktor.

For det tredje, spring ikke de intelligente funktioner over. Hvis du alligevel betaler for en sammensat switch, skal du få den med fasetabsbeskyttelse, underspændingsspærring og kommunikationsevne. Disse ekstra funktioner koster næsten intet at tilføje, men kan spare dig for tusindvis af fejlfindingstid hen ad vejen.

For det fjerde skal du kontrollere omgivelsestemperaturen. De bedre kontakter er klassificeret fra -25°C til +70°C. Hvis du installerer udendørs eller i et ubetinget elektrisk rum, har denne rækkevidde betydning.

Og her er et tip, som de fleste kataloger ikke vil fortælle dig: Sammensatte kontakter fungerer ikke uden en kondensator eller dummy-belastning tilsluttet. Det er ikke en fejl - det er en sikkerhedsfunktion. Forsøg ikke at prøve en prøve med kun et multimeter og spekulerer på, hvorfor der ikke sker noget -.

Bundlinjen

AC kontaktorerer billige at købe og dyre at eje. Solid state relæer er hurtige, men varme og strømkrævende. Sammensatte kontakter sidder lige i midten - de skifter som en tyristor og kører som et relæ. De giver dig nul inrush, nul harmoniske, næsten nul strømforbrug og ti gange levetiden.

Hvis du stadig skifter kondensatorer med gammeldags kontaktorer eller kæmper med overophedede SSR-paneler, er det tid til at stille dig selv et spørgsmål: Hvor mange flere sprængte kontaktorer vil du udskifte, før du prøver noget bedre?

Produktsiderne nedenfor har fulde specifikationer og anvendelsesvejledninger. Tjek dem ud, og hvis du har spørgsmål om at integrere sammensatte switches i dit eksisterende system, så send mig en linje. jeg har
