Hvordan fjernes strømnettet harmonisk forurening i realtid? Smart APF -serie Active Power Filter giver svaret!

Elektrisk udstyr såsom frekvensomformere og ensretter genererer harmonik, når de er vidt brugt. Disse uregelmæssige strømme kan forårsage overophedning af udstyr, reduceret effektivitet og skade på følsomme instrumenter, hvilket resulterer i enorme økonomiske tab. Det traditionelle passive filter PPF kan ikke længere imødekomme de nuværende komplekse harmoniske kontrolbehov på grund af dens enkelt filtreringsevne, langsomme responshastighed og risikoen for at forårsage resonans. APF -serien aktivt effektfilter er bedre end PPF og kan dynamisk kompensere for harmoniske strømme i realtid. Denne artikel forklarer arbejdsprincippet forAPF -serie Active Power Filterog introducere sine kernefordele sammenlignet med traditionelle filtre. At lære, hvordan APF -serien Active Power Filter effektivt løser det harmoniske problem, vil hjælpe os med bedre at forstå dens vigtige rolle i forbedring af strømkvaliteten, sikre udstyrsikkerhed og forbedre energieffektiviteten.

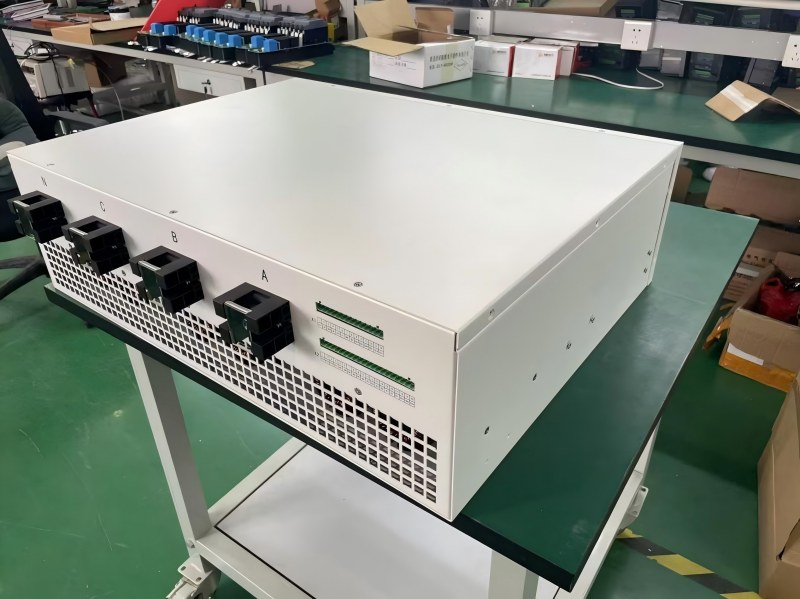

Hvad er APF -serien Active Power Filter?

APF -serie Active Power Filterer et professionelt harmonisk kontroludstyr fremstillet af Power Electronics Technology. Dens kernefunktion er at detektere og dynamisk eliminere harmoniske strømme i strømnettet i realtid og effektivt løse strømkvalitetsproblemer forårsaget af ikke -lineære belastninger såsom invertere eller ensretter. Forskellig fra den passive filtrering af traditionelle filtre PPF, APF Active Filter er en aktiv kompensationsstrøm, der kan løse de harmoniske undertrykkelsesbehov i forskellige scenarier, såsom industrielle fabrikker, datacentre og medicinske faciliteter, og er en nøgleindretning til optimering af strømkvaliteten.

Hvad er arbejdsprincippet for APF -serien Active Power Filter?

DeAPF -serie Active Power FilterIndsamler strømmen i strømnettet gennem realtidsovervågning og identificerer nøjagtigt de harmonik, der skal behandles gennem højhastighedssensorer. Den integrerede DSP- og FPGA -chip er kernekontrolenheden for filteret, der kan analysere disse strømme i realtid gennem den øjeblikkelige reaktive effektteorialgoritme og bestemme den harmoniske amplitude og faseparametre, der skal modregnes inden for 3ms. Derefter genererer den indbyggede IGBT-strømkonverter straks en kompensationsstrøm med den samme amplitude som den harmoniske, men modsatte fase i henhold til beregningsresultaterne, og injicerer denne strøm i elnettet for at eliminere harmoniske, hvilket i sidste ende eliminerer mere end 95% af harmonikerne.

Hvad er kerneværdien af APF -serien Active Power Filter?

APF -serie Active Power FilterKan bringe følgende fordele til kontrol af harmonik i elnettet. For det første kan det forhindre transformer overophedning og reducere tilknyttede energitab. Det kan undertrykke den falske udløb af relæbeskyttelsesenheder i høj grad på grund af harmonisk interferens, hvilket reducerer dens falske udløbshastighed med 90%. For det andet kan det reducere tabet af nøgleudstyr såsom kondensatorer og motorer og forlænge deres levetid. På samme tid kan den frigive den faktiske kapacitet for den transformer, der er besat af harmonisk strøm, og derved forbedre pålideligheden og økonomien i strømforsyningssystemet som helhed.

Hvilke fordele har APF sammenlignet med PPF?

APF -serie Active Power FilterHar betydelige omfattende fordele i forhold til PPF -passive filtre. Dens kernefordel ligger i sin dynamiske realtidsjusteringsevne. APF kan reagere på harmoniske ændringer inden for 5ms og opnå dynamiske harmoniske sporingsfunktioner, mens PPF har brug for 100 ms for at reagere på harmoniske ændringer, hvilket er 20 gange hurtigere end PPF. Dette er til stor hjælp til at drive gitter, hvor udstyr til variabel frekvens tegner sig for mere end 60%. APF kan dække 2-150 fuldfrekvente harmonik, mens PPF er begrænset af LC-resonanspunktdesignet og kun kan målrette mod et lille antal forudindstillede frekvenspunkter, og den faktiske effektive båndbredde er mindre end ± 5% af midterste frekvens. Denne begrænsning vil medføre en blind plet i styringen af multifrekvente harmoniske scenarier såsom medicinsk udstyr og datacentre. Med hensyn til systemsikkerhed eliminerer APF risikoen for gitterresonans gennem intelligent impedansstyring, mens PPF kan forårsage harmonisk amplifikation eller endda forbrændingsudstyr. I 2019 mistede en PPF -resonansulykke i en bestemt bilfabrik direkte $ 350.000. APF kan samtidig integrere omfattende strømstyringsfunktioner såsom reaktiv effektkompensation, mens PPF kun har en enkelt filtreringsfunktion. APF er næsten vedligeholdelsesfri i hele sin livscyklus, hvilket reducerer de samlede omkostninger i 10 år, mens PPF kræver regelmæssig udskiftning af kondensatorer og løbende vedligeholdelsesomkostninger. Den væsentlige forskel mellem APF og PPF ligger i den tekniske rute. PPF er en passiv anti-adaptiv enhed, mens APF er et aktivt styringssystem, der bruger elektronisk elektronisk lukket loop-kontrol.
