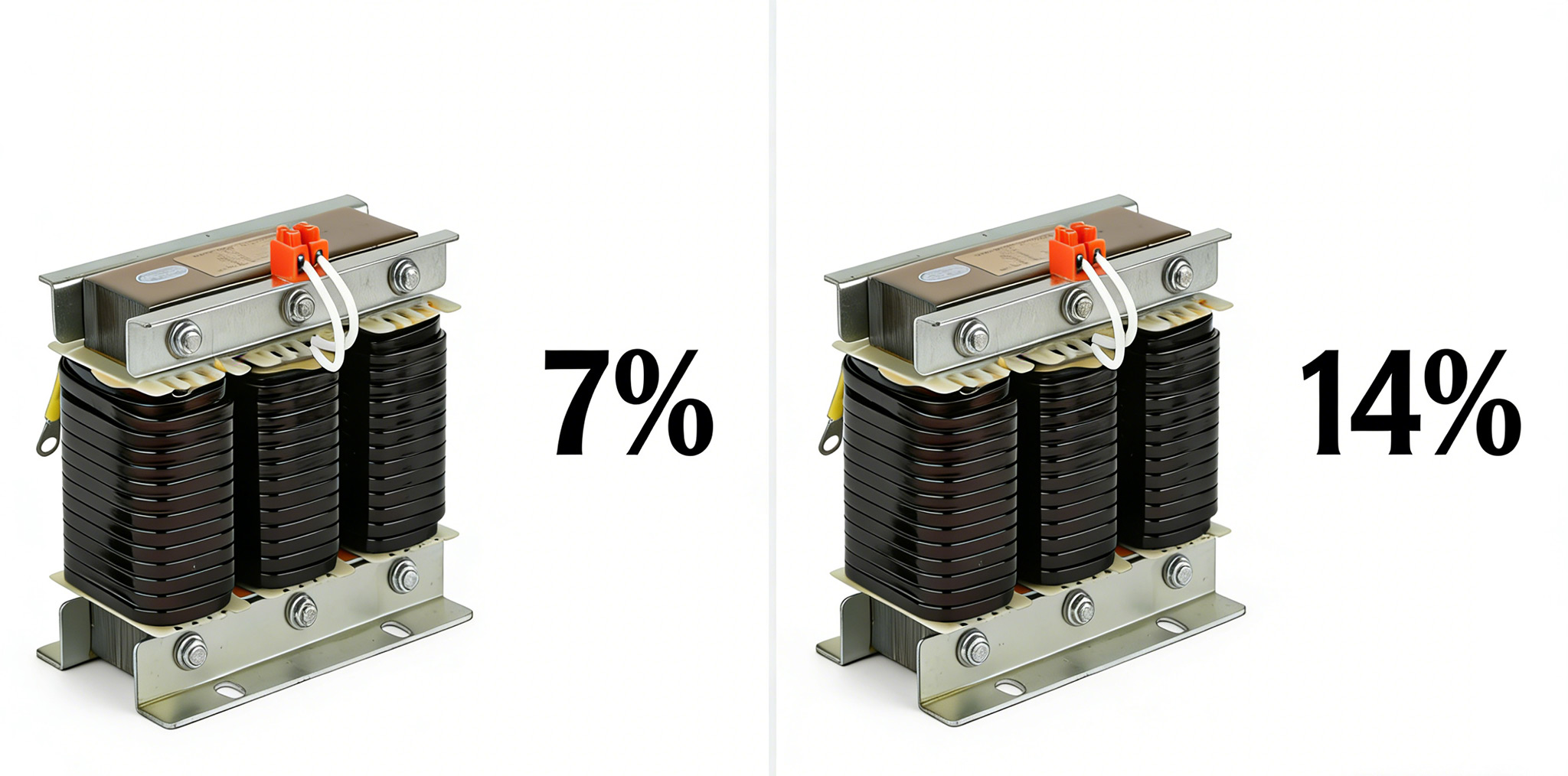

Reaktansrate 7 % eller 14 %? Hvordan bør seriereaktorer udvælges for effektivt at undgå harmoniske risici?

I lavspændingsstrømdistributionssystemer bliver reaktiv effektkompensation og harmonisk styring i stigende grad topprioriteterne for forankring af strømkvalitet. Når der er ikke-lineære belastninger såsom frekvensomformere og ensrettere i strømnettet, forurener højordens harmoniske, der genereres af disse belastninger, ikke kun strømnettet, men truer også direkte den sikre drift af effektfaktorkondensatorer og hele lavspændingssystemet for reaktiv effektkompensation. Som en førende producent inden for lavspændingsreaktiv effektkompensation i Kina forstår Geyue Electric klart, at valg af den korrekte reaktanshastighed for seriereaktoren er den primære tekniske beslutning for at bygge et pålideligt filtreringskompensationssystem.

Reaktanshastighed: "Tuning Frequency" for harmonisk kontrol

Reaktanshastigheden for seriereaktorerne er ikke en tilfældigt indstillet parameter. Det bestemmer, hvilken harmonisk LC-kredsløbet består afserie reaktorogkondensatorerpræsenterer en lav impedans til. Dette kredsløb er som et akustisk resonatorhulrum, som har en "absorberende" effekt på harmoniske strømme af specifikke frekvenser. Et kredsløb med en 7% reaktansrate tuner og dæmper hovedsageligt det højeste indhold af 7. harmonisk (350Hz) i strømnettet; mens et kredsløb med en 14% reaktanshastighed hovedsageligt tuner og dæmper den 5. harmoniske (250Hz). Valget af hvilken reaktanshastighed (7% eller 14%) for seriereaktorerne afhænger først af den præcise diagnose af det harmoniske spektrum på stedet. Forkert udvælgelse mislykkes ikke kun i at undertrykke harmoniske, men kan også forårsage resonansforstærkning af specifikke harmoniske, hvilket fører til katastrofale konsekvenser. Geyue Electric anbefaler altid, at der før design af en lavspændingsreaktiv effektkompensationsplan skal bruges et professionelt instrument til effektkvalitetsmåling, eller den harmoniske analysefunktion, der er indbygget i effektfaktorregulatoren, skal bruges til at opnå nøgledata, hvilket giver praktisk grundlag for videnskabeligt at vælge en rimelig reaktanshastighed for seriereaktorerne.

Forskellen mellem7 %og14 %i typiske anvendelsesscenarier

I praktiske applikationer er valget af reaktanshastigheden for seriereaktorer tæt forbundet med belastningskarakteristikaene. I scenarier i svær industri og procesindustri domineret af udstyr såsom frekvensomformere og mellemfrekvensovne, domineres det harmoniske spektrum typisk af den 5. harmoniske. I sådanne tilfælde bør en seriereaktor med en impedansrate på 14 % vælges for effektivt at absorbere denne harmoniske strøm og beskytte kondensatoren mod overstrømsskader. I datacentre, kommercielle bygninger og industrielle miljøer domineret af ensretterudstyr er den syvende harmoniske komponent ofte mere fremtrædende. I sådanne tilfælde ville en ordning med en reaktansgrad på 7 % være mere egnet. Et avanceret kompensationssystem for reaktiv effekt kan konfigurere flere tunede filtergrene med forskellige reaktanshastigheder for at dække hovedharmoniske spektre. Kerneneffektfaktorregulatori systemet, gennem implementering af fleksible kondensatorskiftestrategier, udfører intelligent koordineret styring af alle grene. Dette arkitektoniske design er specielt designet til at håndtere komplekse harmoniske miljøer og i sidste ende opnå en raffineret styring af strømkvaliteten.

Geyue Electrics CKSG-serie: Hvert procentpunkt af et pålideligt gen

Nøjagtigheden af ​​reaktanshastigheden for seriereaktoren er kun tilstrækkelig til at blive specificeret i designtegningerne. Seriereaktorens langsigtede stabilitet og pålidelighed skal garanteres af producentens fremragende fremstillingsproces. Geyue Electric har lanceretCKSG serie af lavspændingsreaktorer, som er specielt designet til at opfylde dette krævende krav. Uanset om det er en model med 7% eller 14% reaktanshastighed, bruger vores virksomhed altid importerede koldvalsede orienterede siliciumstålplader af høj kvalitet som kernemateriale, og gennem en unik støbe- og hærdningsproces af epoxyharpiks ændres luftspalten i kernen aldrig under vibrationer og temperaturændringer, hvilket sikrer den livslange stabilitet af induktansværdien. Vores seriereaktorers spoler anvender iltfri kobberviklinger med høj renhed, kombineret med H-klasse isoleringssystem og vakuumimprægneringsproces, således at seriereaktorerne kan opretholde ekstremt lav temperaturstigning og driftsstøj selv under høje temperaturer og tunge belastningsforhold. Denne urokkelige stræben efter præcision er vores evige forpligtelse over for enhver bruger: hvert procentpoint af reaktansraten for vores seriereaktorer er virkelig nøjagtig, og tjener som et solidt hardwarefundament for filtreringseffekten af ​​hver tunet filtergren i det reaktive effektkompensationssystem.

Geyue Electric er forpligtet til at give brugerne en komplet værdikæde, der dækker professionel diagnose, præcist valg, komponentforsyning af høj kvalitet og intelligent styring fra et systemperspektiv. Vores tekniske team kan analysere belastningsegenskaberne for dit elnet og anbefale det optimale konfigurationsskema på 7 % eller 14 % reaktanshastighed for dig, eller endda designe et mere komplekst hybridfilterkompensationskabinet til dig. At vælge den korrekte reaktanshastighed er det videnskabelige udgangspunkt for at undgå harmoniske risici; valget af Geyue Electric giver hele strømkvalitetsstyringssystemet en pålidelig levetid. Send venligst din forespørgsel om lavspændingsreaktiv effektkompensation tilinfo@gyele.com.cn. Lad os i fællesskab beskytte renheden og effektiviteten af ​​dit elnet med den solide beskyttelse af vores CKSG-seriereaktorer og de professionelle systemdesignegenskaber.
