Hvorfor skal lavspændingseffektfaktor-controllere, der bruges i fotovoltaiske scenarier, være udstyret med fire-kvadrant-drift?

I den nuværende æra af den blomstrende distribuerede solcelle-sektor påvirker en udbredt teknisk misforståelse stille og roligt stabiliteten og rentabiliteten af ​​solcelleanlæg. Mange ejere af distribuerede fotovoltaiske systemer anvender stadig de traditionelle lavspændingsløsninger til kompensation for reaktiv effekt, der bruges i industrielle scenarier. Til sidst vil de utvivlsomt opdage, at fotovoltaiske kraftværker ofte støder på problemer som f.eks. bøder til vurdering af effektfaktorer, overspænding og endda unormalt udkobling af udstyr. Som en førende producent inden for lavspændingskompensation for reaktiv effekt kan Geyue Electric med mange års erfaring med kompensation for reaktiv effekt på stedet klart påpege, at grundårsagen til disse problemer ligger i det faktum, at almindelige effektfaktorregulatorer ikke kan tilpasse sig den unikke driftslogik for solcelleproduktion. Nøglen til at eliminere denne grundårsag er at udstyre fotovoltaiske kraftværker med dedikerede lavspændingseffektfaktorcontrollere med fire-kvadrantdriftskapaciteter.

Et solcelleanlæg, der har brudt det traditionelle strømningsmønster

I traditionelle fabrikker er strømningen af ​​elektricitet envejs og stabil, idet elektrisk energi strømmer fra elnettet til belastningerne. Målet med reaktiv effektkompensation i traditionelle fabrikker er ligetil – at kompensere for den reaktive effekt, der forbruges af en enkelt type induktiv belastning. I dette tilfælde er det traditionelle industrielle strømdistributionssystem som en ensrettet vej, og den traditionelle effektfaktorregulator, der styrer den reaktive effekt fra én retning, er som en trafikpolitibetjent, der kun kan observere og dirigere køretøjer, der kommer fra én retning. Et solcelleanlæg er dog i det væsentlige et aktivt elproduktionssystem. Retningen af ​​strømstrømmen ved dets tilslutningspunkt ændres i realtid med intensiteten af ​​sollys, og den kan ofte skifte mellem "strømforbrug" og "strømproduktion". Denne tovejs og variable strømstrøm gør arten og retningen af ​​efterspørgsel efter reaktiv effekt ekstremt kompleks. Derfor kan en traditionel effektfaktorkontroller, der blot svarer til en almindelig trafikpolitibetjent, kun udføre envejskompensation for reaktiv effekt, idet den mangler evnen til en kraftfuld trafikkommandocentral, der samtidig kan observere og dirigere solcelleværkets "to-vejs tredimensionelle trafiksystem".

En dybdegående analyse af kerneværdien af ​​fire-kvadrants operationskapacitet

Effektfaktorcontrollerens fire-kvadrant-driftsevne er en nøgleteknologi, der er specielt designet til at adressere den komplekse sammenvævning og dynamiske flow af aktiv og reaktiv effekt ved nettilslutningspunktet i fotovoltaiske systemer. Funktionen med fire kvadranter er baseret på de positive og negative retninger af aktiv effekt (P) og reaktiv effekt (Q), der deler strømningstilstanden af ​​elektrisk energi i fire arbejdsområder. For solcelleværker svarer hver af disse fire kvadranter til den samlede driftstilstand for hele solcelleværkets nettilslutningspunkt og de overordnede kompensationskrav i denne tilstand.

Når solcelleanlægget ikke genererer elektricitet om natten eller på overskyede dage, opfører det sig som en almindelig elektricitetsbruger, der forbruger aktiv strøm, mens det muligvis absorberer induktiv reaktiv effekt fra nettet. Effektfaktorregulatoren skal lede kondensatoromskifterenheden til at injicere en reaktiv effektbelastning ved at tænde en gruppe lavspændings-shuntkondensatorer. Men når solcelleanlægget genererer elektricitet under tilstrækkelige lysforhold, leverer den solcelle-inverter aktiv strøm til nettet, og situationen er en helt anden. På dette tidspunkt kan den kapacitive opladningseffekt genereret af langdistancekabler få solcelleanlægget til at tilbageføre kapacitiv reaktiv effekt til nettet, hvilket resulterer i en stigning i spændingen ved nettilslutningspunktet. Effektfaktorregulatoren skal være i stand til at dirigere SVG eller en hybrid kompensationsenhed med induktiv reaktiv udgangseffekt til at absorbere denne overskydende kapacitive reaktive effekt. Endnu vigtigere er det, at moderne netregler kræver, at fotovoltaiske kraftværker ikke blot ikke tilbagefører reaktiv effekt for at forstyrre nettet, men også skal have evnen til dynamisk at levere induktiv eller kapacitiv reaktiv effekt i henhold til afsendelsesinstruktioner for at understøtte spændingen. Dette hævder, at effektfaktorregulatoren er i stand til at styre det reaktive effektflow i alle fire kvadranter og opnå overgangen fra "passiv kompensation" til "aktiv understøttelse".

Virkelige risici, som fraværet af fire-kvadrants operationskapacitet vil udløse

Hvis en traditionel effektfaktorregulator uden mulighed for at fungere i fire kvadranter, bliver vedtaget, vil lavspændingssystemet ikke være i stand til nøjagtigt at identificere det faktiske reaktive effektbehov under elproduktion. Den traditionelle power factor controller er tilbøjelig til fejlvurdering og forkert betjening. Det mest typiske problem er, at i løbet af elproduktionsperioden for et fotovoltaisk kraftværk er det reaktive effektkompensationssystem i stationen ude af stand til at håndtere kapacitiv reaktiv effekt, hvilket resulterer i overspændingsudløsning og tab af strømproduktion. På samme tid, på grund af manglende evne til lavspændings-reaktiv effektkompensationssystem i det fotovoltaiske kraftværk til præcist at kontrollere retningen af ​​reaktiv effekt, vil det fotovoltaiske kraftværk sandsynligvis stå over for økonomiske sanktioner fra elnetselskabet for ikke at opfylde standarderne for effektfaktorer. I det lange løb vil brugen af ​​en traditionel effektfaktorregulator uden mulighed for at operere i fire kvadranter og det kompensationsudstyr, der styres af den, for at klare de komplekse og dynamiske krav til reaktiv effekt fra fotovoltaisk elproduktion, også forværre udstyrsslitage og påvirke den stabile drift af hele det solcelle distributionssystem.

Geyue Electric JKFG-serien: Smarte løsninger skræddersyet til fotovoltaiske scenarier

En grundig forståelse af industriens smertepunkt, at "fotovoltaiske kraftværker, på grund af brugen af traditionelle ensrettede kompensationscontrollere, ikke kan tilpasse sig skiftet mellem strømproduktion og strømforbrug, hvilket resulterer i unøjagtig reaktiv effektkompensation, står over for bøder, udløsning af udstyr og systemustabilitet" har gjort det muligt for Geyue Electric at udnytte JF-platformen og vores kraftfulde R&G-base. lavspændingseffektfaktorcontrollere specielt designet til fotovoltaiske scenarier. Denne serie af effektfaktor-controllere overholder strengt internationale og nationale standarder, og dens kernefunktion ligger i at opnå præcise fire-kvadrant-driftskapaciteter. Denne serie af effektfaktorcontrollere kan nøjagtigt registrere ændringerne i fotovoltaisk strømproduktion, præcist bestemme den faktiske reaktive effektbehovsretning og størrelsen af ​​belastningen og derved beordre kondensatorbanken eller den blandede kompensationsenhed til at foretage præcise svar i millisekunder. Vores virksomhed lægger især vægt på, at for at sikre nøjagtigheden af ​​4-kvadrantanalysen, skal polariteten af ​​strømtransformatorerne på solcelleanlægget være korrekt forbundet i henhold til strømretningen (eller effektmåleretningen) specificeret af JKFG-serien af ​​lavspændingseffektfaktorregulatorer, som er hjørnestenen for fuldt ud at udøve den fulde effektivitet af JKFG-effektserien af ​​lavspændingsfaktorregulatorer.

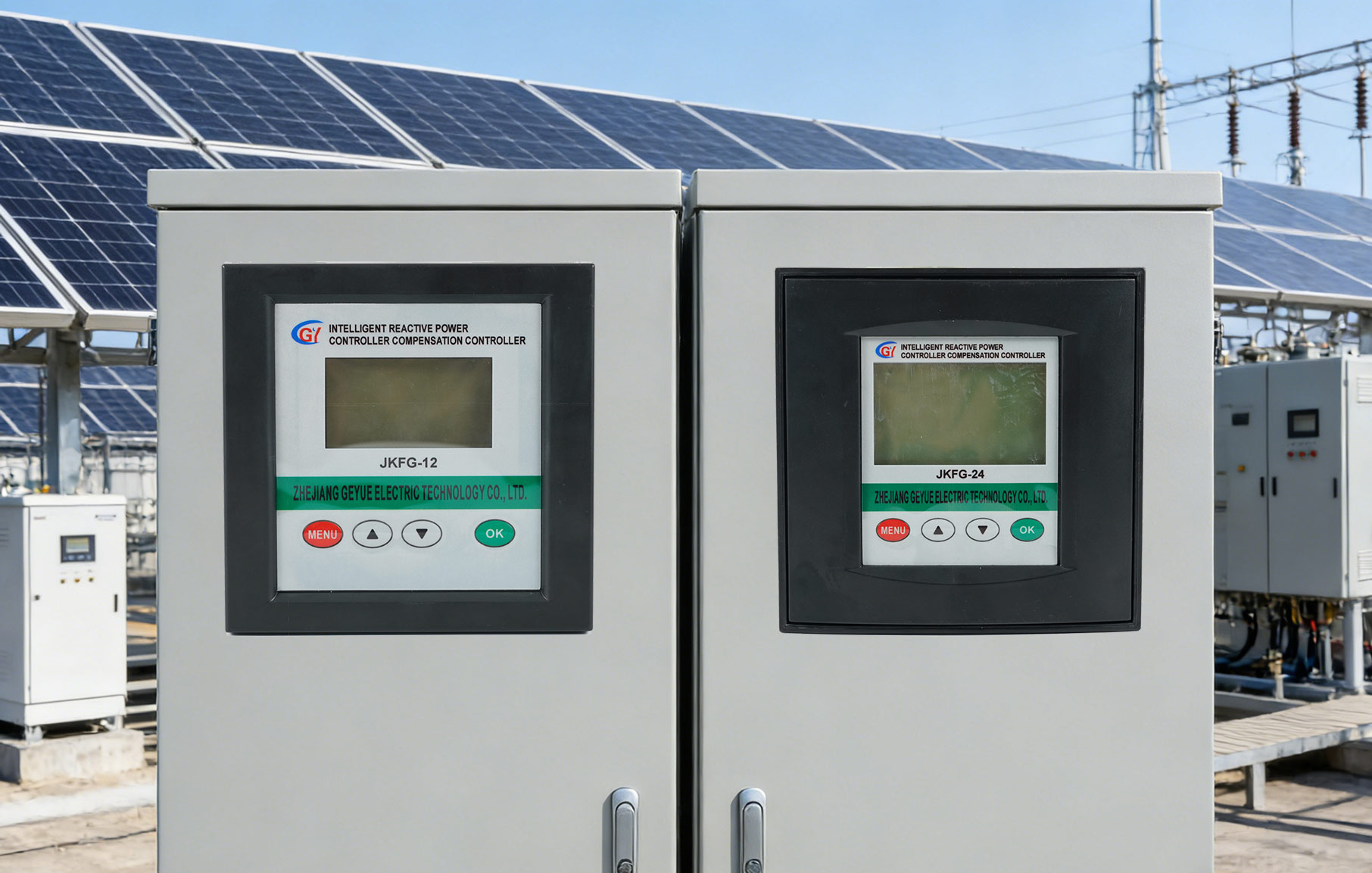

VoresJKFG-12 solcellespecifikke effektfaktorregulatorerogJKFG-24 solcellespecifikke effektfaktorregulatorerer de intelligente vogtere, der sikrer den venlige netforbindelse, stabil drift og øgede samlede indtægter fra solcelleanlæg. Fra en enkelt effektfaktorcontroller til en komplet lavspændingsløsning for reaktiv effektkompensation, har Geyue Electric altid været forpligtet til at give kunderne høj pålidelighedsværdi. Send venligst dine krav til lavspænding reaktiv effektkompensation til dit solcelleanlæg tilinfo@gyele.com.cn. Vi ser frem til at levere en skræddersyet kompensationsløsning til dit projekt. At vælge Geyue Electric vælger roligt at møde udfordringerne ved energitransformation med førende teknologi.
