Hvad skal man gøre, hvis der ikke er nok plads i kompensationsskabet?

Forord

Utilstrækkelig plads til kompensationsskabe er blevet en almindelig teknisk udfordring inden for opgraderinger af industriel strømfordelingssystem. Med udvidelsen af ​​produktionsskalaen og tilføjelsen af ​​udstyr fortsætter efterspørgslen efter reaktiv strømkompensation med at vokse, mens det fysiske rum, der er til rådighed for eksisterende kompensationsskabe, forbliver fast. Konfronteret med dette dilemma står mange virksomheder over for et dilemma: enten investere de høje omkostninger ved at udskifte hele kabinettet eller udholde elregningerne, der er forbundet med substandard effektfaktor. Gennem videnskabelige og rationelle tekniske løsninger er det imidlertid muligt at øge kompensationskapaciteten effektivt uden at erstatte selve kabinettet. Denne artikel introducerer systematisk tre velprøvede løsninger, der hjælper dig med at overvinde pladsbegrænsninger.

Kompakte brugerdefinerede kondensatorer: Den foretrukne løsning til rumoptimering

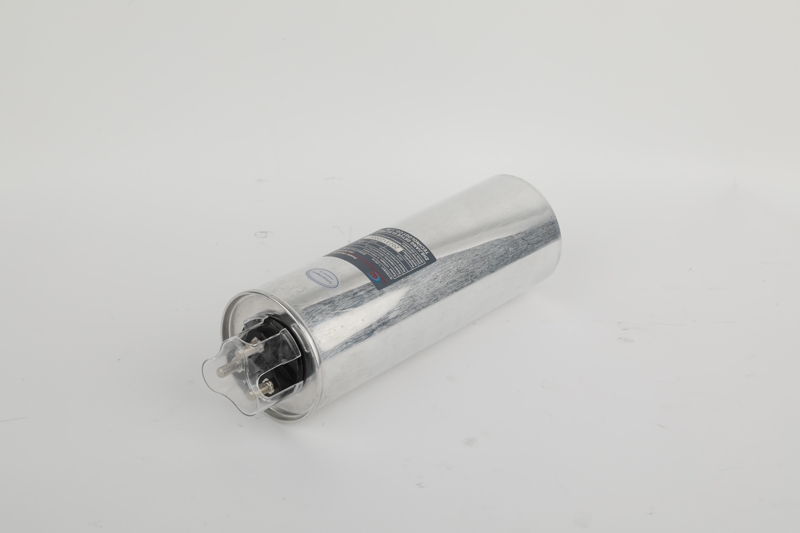

Når standardstore kondensatorer ikke opfylder installationskravene, bliver kompakte brugerdefinerede kondensatorer den mest direkte løsning. Vi har udviklet en række sædvaneCylindriske kondensatorerspecifikt til rumbegrænsede applikationer. For eksempel opnår vores nyudviklede φ180 × 320mm cylindriske kondensator en 30 kvar -nominel kapacitet, mens det samme volumen opretholdes som et konventionelt 25kvar -produkt. Dette gennembrud er resultatet af tre teknologiske innovationer: brugen af ​​3μm ultratynde metalliserede polypropylenfilm øger elektrodeområdet pr. Enhedsvolumen med 20%; En optimeret kerneviklingsproces øger fyldfaktoren til over 95%; og en forbedret slut-ansigt-guldsprøjtningsproces reducerer kontaktmodstand og varmeproduktion. Praktiske applikationer har vist, at denne serie produkter opretholder fremragende elektrisk ydelse, mens temperaturen stiger under 65k, og opfylder fuldt ud kravene til langsigtet stabil drift. De er især egnede til eftermontering af ældre skabe, hvilket muliggør kapacitetsopgraderinger uden at ændre de eksisterende monteringshuller.

Intelligent kondensatorintegrationsløsning: Det smarte valg til forenkling

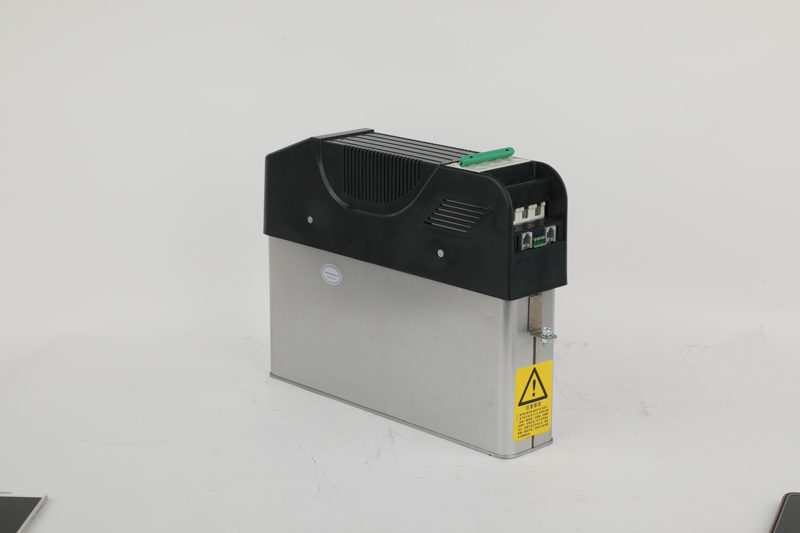

Intelligent kondensatorTeknologi tilbyder en ny tilgang til rumoptimering. Vores intelligente integrerede kondensatormodul integrerer traditionelt separate komponenter såsom controllere, kontaktorer, sikringer, kondensatorer og indikatorlys i en enkelt enhed. For eksempel måler en 30 kvar intelligent kondensator kun 300 × 200 × 150 mm, hvilket sparer over 40% plads sammenlignet med traditionelle diskrete komponentløsninger. Dette integrerede design reducerer ikke kun antallet af komponenter i kabinettet, men forenkler også ledningskompleksitet og minimerer antallet af fejlpunkter. Den intelligente kondensators modulære struktur understøtter parallel ekspansion og hot-swappable vedligeholdelse, hvilket sikrer, at en enkelt modulfejl ikke påvirker den samlede systemdrift. Endvidere tilbyder intelligente kondensatorer avancerede funktioner såsom nul-krydsning af switching, fasekompensation og fejl selvdiagnose, hvilket sparer plads, mens de forbedrer systemets ydeevne. De er især egnede til nye projekter eller omfattende eftermonteringer, hvilket muliggør miniaturisering og intelligente opgraderinger af kompensationssystemer.

Optimering af kabinetlayout: Kunsten at udnytte potentielt rum

Ud over valg af valg af udstyr kan effektivt kabinetlayoutdesign også låse et betydeligt rumpotentiale op. Gennem omfattende teknisk praksis har vi identificeret tre velprøvede layoutoptimeringsteknikker. Først skal du vedtage en tredimensionel tilgang til anvendelsesudnyttelse og ændre den traditionelle fladlayout-tilgang. Ved hjælp af en DIN-skinne monteringsstruktur stables komponenter lodret for at forbedre rumudnyttelsen. For det andet, optimer ledningsarrangementer ved at bruge kobberbusbarer i stedet for kabler til busbarforbindelser, hvilket reducerer kabelpladsen. Vedtagelse af højre vinkel-drejekomponenter og vægmontering eliminerer spildt plads. For det tredje, fremme modulært design, der kombinerer funktionelt relaterede komponenter i standardmoduler. For eksempel kondensatorer,serienreaktorer, og sikringer er integreret i en aftagelig ramme for nem vedligeholdelse og udskiftning. Disse detaljerede optimeringer låser typisk 15% -25% af det potentielle installationsrum op og skaber betingelser for udvidelse og renovering.

Løsningsvalg og implementeringsanbefalinger

Når den står over for specifikke rumbegrænsninger, skal den mest passende løsning vælges baseret på den specifikke situation. For installationer med ekstremt begrænset plads, og hvor ændringer i kabinetstrukturen er umulige, bør kompakte brugerdefinerede kondensatorløsninger prioriteres. For nye projekter eller dem, hvor større renoveringer er mulige,Intelligent kondensatorLøsninger giver de bedste samlede fordele. Når pladsbegrænsninger er mindre alvorlige, kan layoutoptimeringsteknikker bruges til at løse problemet, minimere omkostninger og forenkle implementeringen. Detaljerede målinger på stedet og simuleringer anbefales før implementering for at sikre, at designet er muligt. For vigtige projekter anbefales det først at fremstille en prøveeksempel til installationsverifikation for at undgå problemer under masseimplementering. Under implementering bør man være omhyggelig med at opretholde tilstrækkelig varmeafledningsplads og sikre afstande, og udstyrsikkerhed bør ikke ofres af hensyn til rumudnyttelsen.
