Hvordan påvirker temperaturafhængigheden af ​​en kondensators kapacitansværdi indstillingspunktet for et afstemt filterkredsløb?

I moderne industrielle elnet er det ubalancerede filtreringskredsløb den afgørende forsvarsmekanisme mod harmonisk interferens og sikrer stabil drift af det reaktive effektkompensationssystem. Dens kerneprincip er bevidst at tune kondensatorkredsløbet i serie med en induktor til et ikke-resonanspunkt, der er lavere end den harmoniske hovedfrekvens i strømnettet, og derved undgå parallel resonans og sikkert absorbere en del af den harmoniske strøm. En nøglefaktor, der ofte overses, er, at kondensatorens kapacitansværdi ikke er en konstant værdi; den vil drive på grund af ændringer i kondensatorens driftstemperatur. Denne subtile drift er tilstrækkelig til at ændre tuningpunktet for hele filtreringskredsløbet lydløst, hvilket udgør en potentiel sikkerhedsrisiko for den efterfølgende reaktive effektkompensation.

Den iboende sammenhæng mellem kondensatorernes temperaturegenskaber og indstillingspunktet

For at forstå virkningen af ​​driftstemperatur på kapacitansværdien af ​​en kondensator skal vi først gennemgå beregningsformlen for tuningpunktet, som er resonansfrekvens fr = 1 / (2π√(LC)). Her er L den faste induktansværdi for induktoren, og C er kondensatorens kapacitansværdi. Denne formel viser tydeligt, at resonansfrekvensen er omvendt proportional med kvadratroden af ​​kapacitansværdien. Enhver lille ændring i kapacitansværdien vil direkte føre til en ændring i resonansfrekvensen. Det dielektriske materiale i kondensatoren, såsom metalliseret polypropylenfilm, vil undergå mærkbare ændringer i dens dielektriske konstant på grund af miljøtemperaturen og dens egen arbejdstemperaturstigning. Når omgivelsestemperaturen stiger, eller kondensatoren genererer varme på grund af interne tab, viser kondensatorens kapacitansværdi normalt en negativ drift (et fald i kapacitansværdien). Ifølge formlen vil et fald i kapacitansværdien resultere i en stigning i resonansfrekvensen, hvilket får hele det uafstemte filtreringskredsløb til at "drifte" til en højere frekvens.

Systemrisici som følge af driften af ​​tuningpunkter

Denne tilsyneladende ubetydelige drift i tuning-punktet kan potentielt udløse en række kædereaktioner og udgøre potentielle risici i den faktiske drift. Den mest alvorlige situation er, at hvis det oprindelige design af kondensatoren indstiller tuningpunktet til 189 Hz for at undgå den 5. harmoniske på 250 Hz, men på grund af faldet i kondensatorens kapacitansværdi forårsaget af temperaturstigning, kan tuningpunktet uventet glide tættere på 230 Hz eller endnu højere. Afstemningspunktets drift øger kredsløbets impedans betydeligt nær den 5. harmoniske frekvens, hvilket ikke kun svækker filtreringseffekten af ​​det uafstemte filterkredsløb, men mere farligt øger risikoen for parallel resonans mellem dette uafstemte filterkredsløb og gitterets baggrundsharmoniske. Når først resonans opstår, vil den harmoniske strøm, der strømmer gennem kondensatoren og induktoren, blive kraftigt forstærket, hvilket resulterer i alvorlig overstrøm og overspænding, hvilket forårsager overophedning af udstyr, fejlfunktion eller beskadigelse af beskyttelsesanordninger og forværrer forvrængning af netspændingsbølgeformen. Resonans kan ikke ignoreres, da det i sidste ende kan tvinge hele kompensationssystemet for reaktiv effekt til at lukke ned, hvilket påvirker kontinuiteten i produktionen.

Geyue Electrics robuste løsning til temperaturdrift

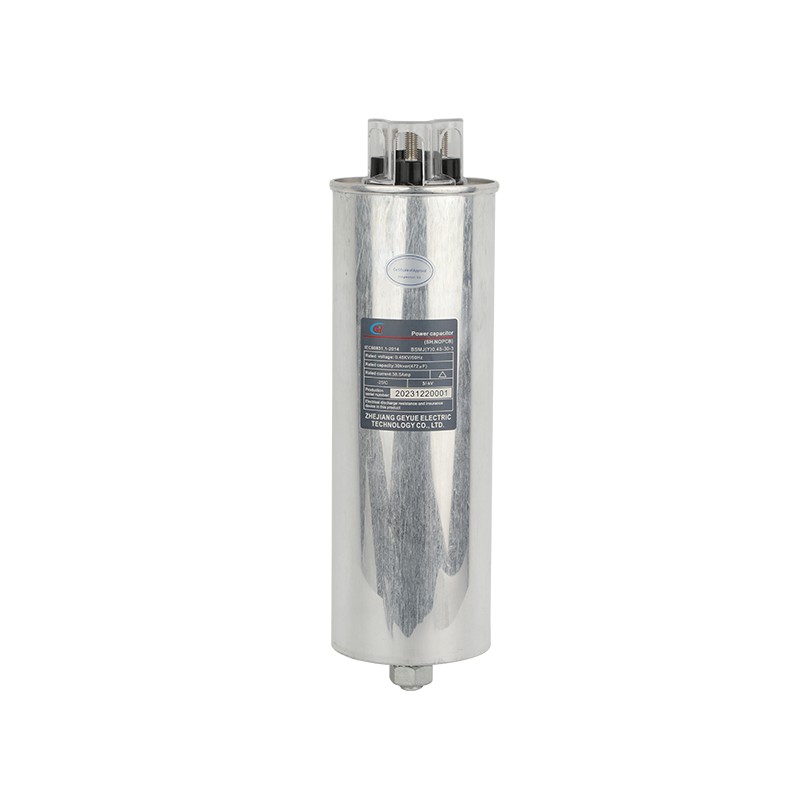

Geyue Electric har en dyb forståelse af de alvorlige udfordringer, som elektriske komponenter står over for under faktiske arbejdsforhold. Derfor betragter vi robustheden i at reagere på miljøændringer som et af kerneprincipperne i produktdesign. Vores lavspændingsløsning til kompensation for reaktiv effekt lægger særlig vægt på at løse de risici, som temperaturdrift på komponentniveau medfører. Den højtydende lavspændingBSMJ-serienogBSMJ(Y)-serienshuntkondensatorer, vi bruger, har avanceret metalliseret film-dielektrik med fremragende temperaturstabilitet og omhyggelige fremstillingsprocesser. Ændringshastigheden i kapacitansværdien inden for det fulde driftstemperaturområde styres på et ekstremt lavt niveau, hvilket minimerer amplituden af ​​tuningpunktdriften fra selve kilden. Samtidig har vores udfase-filtreringskompensationsmodul sine induktorer præcist designet og afstemt, hvilket sikrer, at hele systemets tuning-frekvens stabilt kan låses inden for det sikre område under den forventede driftstemperaturstigning. At vælge Geyue Electric-løsninger til kompensation for reaktiv effekt betyder, at du ikke bare får et sæt udstyr, men også en pålidelig garanti, der forbliver stabil og pålidelig under komplekse arbejdsforhold. Vi er forpligtet til at bygge en virkelig solid og pålidelig reaktiv effektkompensation og harmonisk forsvarsbarriere til dit elnet gennem solide enhedsteknologier og overordnet systemdesign, der sikrer den kontinuerlige og rene strømforsyning til din produktion. Hvis dit projekt kræver en robust løsning til kompensation for reaktiv effekt, så tøv ikke med at komme tilinfo@gyele.com.cn.
