Overbelastnings- og kortslutningsbeskyttelse i et kondensatorkredsløb: Hvordan opnår man beskyttelseskoordination mellem opstrømskredsløbsafbryderen og CJ19-seriens kondensatoromskifterkontaktor?

I lavspændingssystemet for reaktiv effektkompensation er beskyttelseskoordinering det centrale forskningsemne for at sikre sikker og pålidelig drift af systemet. Som en professionel producent af lavspændings-reaktiv effektkompensationsudstyr i Kina vil Geyue Electric i dag diskutere, hvordan beskyttelseskoordineringen mellem opstrømsafbryderen og nedstrømsCJ19 serie kondensator switch kontaktori kondensatorkoblingskredsløbet påvirker direkte stabiliteten af ​​hele kompensationssystemet og endda hele strømfordelingssystemet.

Nøglemålet for beskyttelseskoordinering

Det grundlæggende formål med beskyttelseskoordinering er at sikre, at den beskyttelsesanordning, der er tættest på fejlpunktet, griber ind først, og derved begrænser fejlområdet til den mindst mulige enhed. I et kondensatorkredsløb betyder dette, at når kondensatoren eller selve omskifterkredsløbet oplever overbelastning eller kortslutning, skal opstrømsafbryderen, der er specifikt konfigureret til kondensatoren, straks afbryde fejlen, og CJ19-seriens kontaktorer, som executive komponenter, skal fungere sikkert under beskyttelse af afbryderen og bør ikke være ansvarlige for at afbryde fejlstrømmen. Denne hierarkiske handlingslogik beskytter ikke kun nøgleudstyret i det defekte kredsløb, men sikrer også den kontinuerlige strømforsyning af alt andet ikke-defekt associeret udstyr i systemet.

Rollen og valget af en strømafbryder

Opstrømsafbryderen spiller rollen som den "ultimate beskytter" i dette beskyttelseskoordinationsforhold. Dens udvælgelse skal opfylde to grundlæggende krav. Det første krav er, at dens mærkestrøm skal være i stand til at bære kondensatorens mærkestrøm og tage højde for den mulige overstrømspåvirkning i et harmonisk miljø. Generelt bør der reserveres en vis margin. Det andet krav er, at dens kortslutningsbrudskapacitet skal være større end den forventede kortslutningsstrøm på installationsstedet. Endnu vigtigere er det, at strømafbryderens udløsningskarakteristiske kurve skal matche kondensatorkredsløbets karakteristika. Når kondensatoren tændes eller slukkes, vil der blive genereret en overspændingsstrøm, hvis værdi kan være flere gange den nominelle strøm, men varigheden er ekstremt kort. Derfor bør afbryderen have evnen til at tolerere denne kortvarige overspændingsstrøm uden funktionsfejl. Normalt bør en model med passende forsinkelseskarakteristika vælges for at sikre, at den kun fungerer pålideligt, når der er en vedvarende overbelastning eller kortslutningsfejl. Positionering og koordinering af en CJ19 serie kontaktor

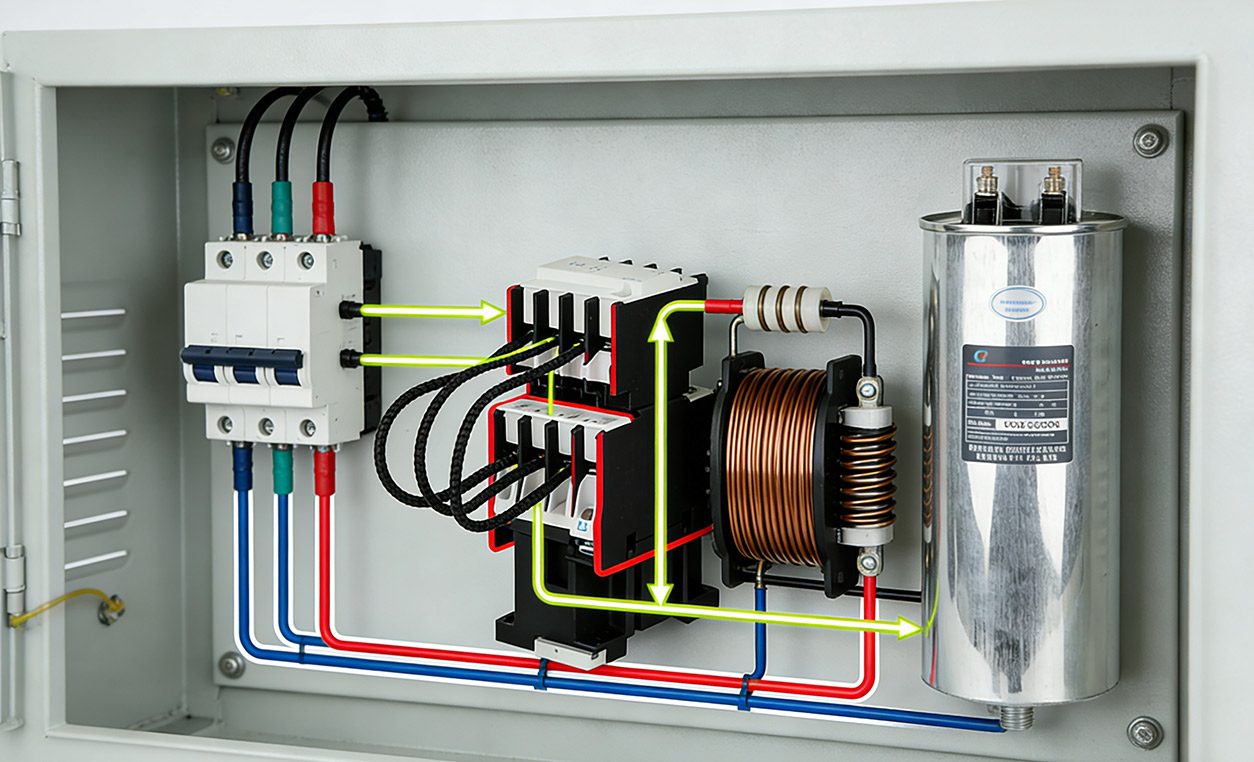

CJ19-seriens kondensatoromskifterkontaktor er designet som en "intelligent switching executor" snarere end en "fejlafbryderanordning". Den samarbejder med beskyttelsen af ​​afbryderen, hovedsageligt gennem funktionel komplementaritet og tidskoordinering. CJ19-seriens kontaktor inkorporerer normalt en modstand eller en induktor til at undertrykke startstrøm i dens interne struktur. Dens funktion er at fuldføre kondensatorens ikke-indgangsstrømtilslutning og normal afbrydelse under forudsætning af, at afbryderen er lukket og beskyttelsen er etableret. Når der er en kontinuerlig overbelastning eller kortslutning i kondensatorkredsløbet, bør opstrømsafbryderen udføre afbrydelsen. I designet af CJ19-seriens kontaktor er der taget hensyn til dens evne til at modstå en vis grad af kortslutningsstrøm elektrodynamisk påvirkning, indtil opstrømsafbryderen fuldstændigt udbedrer fejlen, hvilket afspejler den passive koordinering af beskyttelsesegenskaberne mellem CJ19-seriens kontaktor og afbryderen.

Systematiske overvejelser for beskyttelseskoordinering

Enkel tilføjelse af komponenter alene kan ikke opnå perfekt beskyttelseskoordinering; i stedet er design- og verifikationsprocessen af ​​et system den eneste vej at gå. Det indebærer nøjagtig beregning af kortslutningskapaciteten af ​​strømfordelingssystemet, analyse af impedansegenskaberne for kondensatorkredsløbene og overvejelse af hele fejlrydningstidssekvensen. Et veldesignet kompensationssystem kan sikre, at alle forbindelser fra kontaktor til maksimalafbryder har tilstrækkelig dynamisk og termisk stabilitet, hvilket gør det muligt at styre fejlenergien sikkert og afbryde inden for en ekstrem kort periode efter, at beskyttelseshandlingen indtræffer.

Geyue Electrics løsninger og professionelle engagement

Geyue Electric har præcist erkendt betydningen af ​​beskyttelseskoordinering for sikker drift af lavspændingsreaktive effektkompensationssystemer. Derfor har vi produceret CJ19-seriens kondensatoroverførselskontaktorer, som er omhyggeligt designet til at opnå dette beskyttelsessystem. Vores CJ19 serie kontaktorer er lavet af materialer af høj kvalitet og behandlet gennem specielle teknikker for at sikre stabiliteten af ​​deres kontakter og den elektriske levetid. Den indbyggede mekanisme til undertrykkelse af overspændingsstrøm kan effektivt reducere indvirkningen på opstrømsafbryderen og skabe gunstige hardwarebetingelser for beskyttelseskoordinering.

Endnu vigtigere er det, at Geyue Electrics tekniske team har dybtgående systemanalysefunktioner. Vi kan hjælpe kunder med at designe de overordnede løsninger baseret på deres specifikke strømfordelingsparametre, herunder valg af afbrydere og verifikation af beskyttelsesindstillingsværdier. Vores automatiserede produktionslinje og komplette kvalitetskontrolsystem har forpligtet sig gennem handlinger. De sikrer konsistensen og høj pålidelighed af hver CJ19-seriens kondensatoromskifterkontaktor og andre komponenter fra kilden, hvilket gør dem i stand til at arbejde i koordination med de øverste niveaubeskyttelsesanordninger under faktisk drift og danner en solid sikkerhedsbarriere i lavspændings-reaktiv effektkompensationssystem. Hvis der er krav, bedes du kontakteinfo@gyele.com.cn. Vi ser frem til at løse eventuelle problemer for dit lavspændingsprojekt for kompensation for reaktiv effekt.
