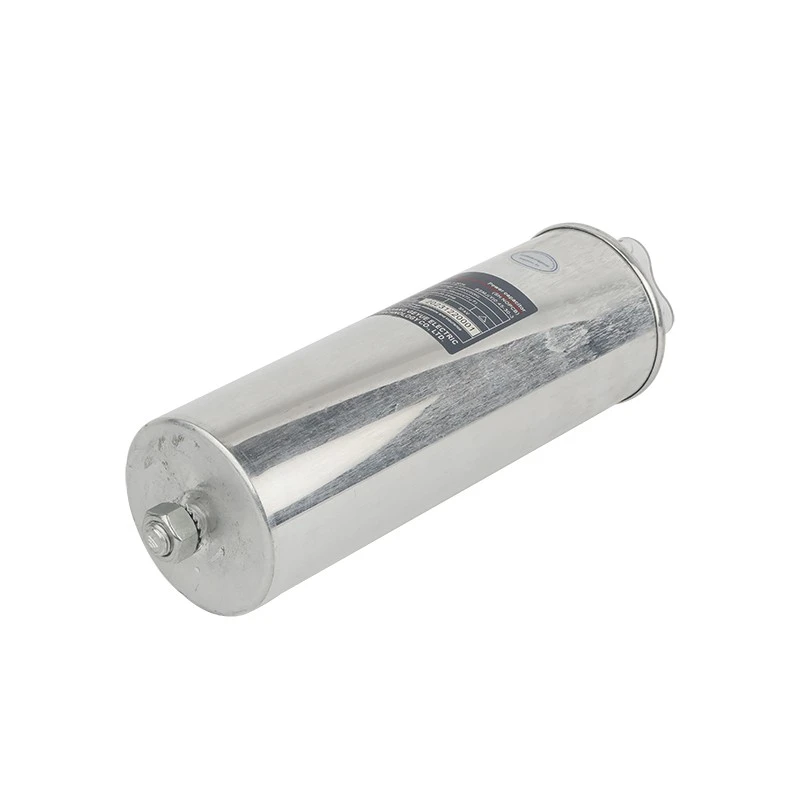

Enfaset cylindrisk kondensator

I et enkeltfaset lavspændings-strømdistributionssystem er omskiftningen af ​​enkeltfasede cylindriske kondensatorer ligesom en danser, der skal styre rytmen præcist. Startstrømmen, der genereres af kondensatorerne i koblingsøjeblikket, kan potentielt blive en latent forstyrrelse, der påvirker den stabile drift af systemet. En grundig forståelse af de unikke egenskaber ved indkoblingsstrømmen af ​​de enfasede cylindriske kondensatorer og beherskelsen af ​​effektive undertrykkelsesstrategier er det vigtige tekniske grundlag for at opbygge et effektivt og pålideligt kompensationssystem.

Sammenlignet med overspændingsstrømadfærden i det trefasede system viser overspændingsstrømmen, der genereres, når en enkeltfaset cylindrisk kondensator tændes eller slukkes, mere signifikant tilfældighed og uforudsigelighed. Når kondensatoren er forbundet til elnettet ved spidsspændingen, er energien lagret inde i den næsten nul. I dette øjeblik vil netspændingen udøve en skarp opladningseffekt på kondensatoren gennem linjeimpedansen, hvilket får den øjeblikkelige strøm til potentielt at nå flere gange den nominelle strøm. Denne højfrekvente transientstrøm med høj amplitude forårsager ikke kun et pludseligt fald i systemspændingen, men genererer også en enorm elektrodynamisk kraft inde i kondensatoren. Den langsigtede akkumulering af denne elektrodynamiske kraft vil føre til træthed og beskadigelse af de metalliserede filmelektroder. Især i systemer, hvor nogle kondensatorer allerede er i drift, vil de senere tilsluttede kondensatorer også blive udsat for den omvendte afladningspåvirkning fra de allerede opladede kondensatorer. Dette overlejrede overspændingsstrømfænomen med flere kilder er mere komplekst end det trefasede system.

For at undertrykke indkoblingsstrømmen af ​​enfasede cylindriske kondensatorer bør der gøres en indsats fra to aspekter: tidsstyring og impedansstyring. Den mest effektive måde at eliminere startstrømmen på er at anvende den synkrone switching-teknologi baseret på spændingsnulkrydsningsdetektion, som fundamentalt undgår spændingstrinnet i opladningsøjeblikket og gør det muligt for den enfasede kondensator at forbinde glat til elnettet ved spændingens nulkrydsningspunkt. For systemer uden betingelse for synkron switching er det mest økonomiske og praktiske valg at forbinde en specifik reaktor i serie til hver kondensator. Ved at øge kredsløbsimpedansen gennem reaktoren begrænses strømstigningshastigheden effektivt, og startstrømforholdet styres inden for fem gange mærkestrømmen. I tilfælde af flere kondensatorer, der er forbundet parallelt, bør der indstilles et minimumsskiftetidsinterval for at sikre, at den foregående gruppe af kondensatorer fuldfører opladningsprocessen, før de efterfølgende kondensatorer sættes i drift, for at undgå gensidig påvirkning mellem kondensatorerne.

Geyue Electric har omfattende optimeret startstrømsegenskaberne for BSMJ(Y)-seriens enfasede cylindriske kondensatorer. Ved at forbedre den interne forbindelsesstruktur og elektrodedesign har vores virksomhed forbedret den mekaniske styrke af denne serie af kondensatorer betydeligt, så de kan modstå indkoblingsstrømpåvirkninger. Den dedikerede strømbegrænsende reaktor leveret af os er blevet præcist parameter-matchet, og den kan begrænse startstrømmen inden for et sikkert område uden at påvirke den normale kompensationsydelse. Til kunder med særlige krav kan vi også levere intelligente kondensatormoduler med indbyggede solid-state relæer, hvilket muliggør ægte no-inrush switching for kunderne.
