Hvad er nøjagtigt en kondensator?

Jeg har været i den elektrotekniske industri i 15 år. Lad os i dag tale om kondensatorer i kompensationsskabe.

1. Hvad er en kondensator?

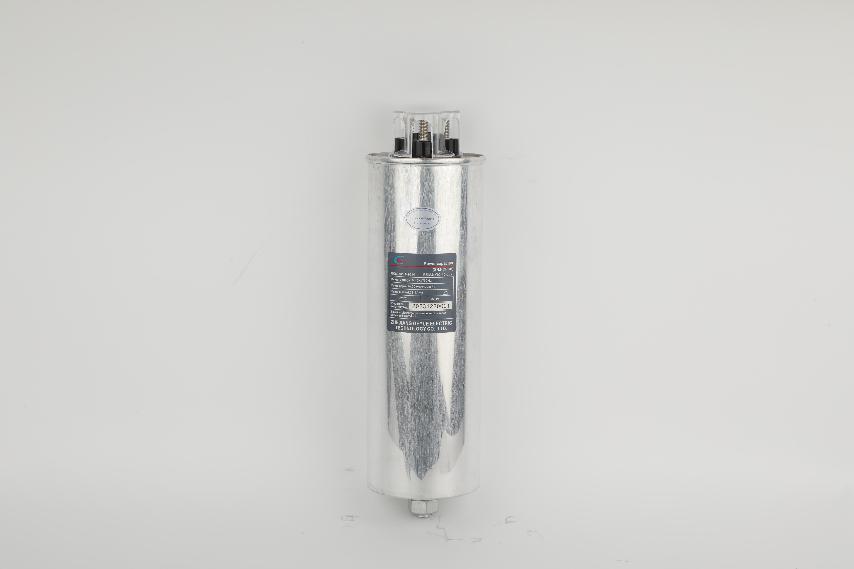

StrømkondensatorerSpil en kerne rolle i energiudveksling i reaktive strømkompensationssystemer. Det er denne sølvfarvede hvide cylinder, 400V/30kvare lavspænding konventionel type. Lad os tage det fra hinanden og kigge. Det er opdelt i tre dele: skal, kerne og mikrokrystallinsk voks.

Tyk aluminiumskal ca. 2 mm tyk, eksplosionssikker version med trykventil på toppen. I tilfælde af at enheden overophedes. Denne trykventil kan sprøjte varm gas til siden, undgå at skade andre. Det er en slags beskyttelsesanordning.

Den metalliserede polypropylenfilm indeni er 20 meter lang. Tykkelsen af ​​aluminium-zinkbelægningen er som edderkoppesilke. Selvhelende er afhængig af denne proces, hvis den gennemtrænges af elektricitet, fordamper aluminiumslaget omkring nedbrydningspunktet automatisk og danner et isolerende område, automatisk isoleret fejlpunktet.

Mikrokrystallinsk voks bruges som et imprægneringsmiddel, fast ved stuetemperatur, drop -smeltepunkt er højere end 70 ℃. Ingen grund til at bekymre sig om olielækage under brug, miljøforurening undgås. Det har ikke kun egenskaberne ved tør struktur, men har også fordelene ved imprægnering.

2. Hvorfor er industriel magtfordeling uadskillelig fra det?

For hvis strømfaktoren ikke opfylder standarden, vil strømforsyningsbureauet pålægge en bøde. For eksempel:

Når industriel strømfordeling ikke er udstyret medkondensatorer,

Hvis 200 kW -maskinen fungerer, skal det faktiske strømnettet levere 260 kW. Det overskydende 60 kW er reaktiv effekt, og elregningen skal beregnes baseret på 260 kW.

Men hvis kondensatoren er installeret. Det faktiske strømnettet behøver kun at levere 210 kW, hvilket sparer 50 kW uden at betale, og elregningen falder med 19%.

Og fordi effektfaktoren er op til standard, kræves der ingen bøde.

3. hvordan man vælger en kondensator

Først og fremmest, ifølge miljøet, hvis det er i nord, skal du vælge resistente med lav temperatur, som kan fungere normalt i et miljø på -40 ℃. Hvis det er i Syden, skal du vælge fugtbestandige, som ikke vil være kortslutning, selvom fugtigheden er så høj som 90%. Hvis det er et kemisk anlæg, skal du vælge antikorrosion.

Derefter har vi i henhold til materialevalget brug for en metalliseret polypropylenfilm med gradient firkantet resistens, fordi den har stærkere selvhelbredelsesevne, og det imprægnerende middel skal være mikrokrystallinsk voks, fordi det er mere sikkert end olie, ikke lækker olie og er mere miljøvenlig. Terminalen skal være rent kobber, rent kobber har den bedste termiske ledningsevne og vil ikke rustne.

4. hvordan man vedligeholder

Det første trin er at lytte til lyden. Når maskinen fungerer normalt, vil den give en let "summende" lyd, der sandsynligvis ligner kompressoren i et køleskab. Men hvis lyden er en "sydende" udladningslyd eller en "klang" vibrationslyd, skal den være en funktionsfejl, og du er nødt til at slukke for strømmen og kontrollere den med det samme.

Det andet trin er at føle skaltemperaturen. Hvis skaltemperaturen er normal og ikke for varm, sandsynligvis ikke over 65 ° C, er maskinen i normal arbejdstilstand. Hvis det føles delvist varmt, kan det være, at de interne selvhelbredende tider er blevet brugt op. Hvis det føles helt koldt, såKondensatorEr sandsynligvis skrotet og skal udskiftes i tide.

Derudover er der også en særlig situation, der er farlig. Hvis der er en bule på overfladen, betyder det, at det er ved at eksplodere, og du skal straks lukke maskinen ned

5. Praktisk scenarieapplikation

Når der er for mange enheder i et indkøbscenter, der kræver enorme mængder elektricitet, såsom klimaanlæg og elevatorer, vil pludselige ændringer i belastningen forårsage spændingsflimmer. Når vi installerer et strømdistributionssystem til et indkøbscenter, leverer vi et dynamisk kompensationsskab på 0,4 kV, som har en responstid på mindre end 20ms. Derefter reduceres spændingsflimmerværdien fra 3,2 til 0,8, og fejlraten for belysningsudstyr reduceres til 65%. Dette er en meget succesrig sag.
