Layoutkunsten for komponenter i lavspændingsreaktive effektkompensationskabinettet: Hvordan påvirker varmeafledning, ledninger og sikkerhedsafstand systemets langsigtede stabilitet?

Introduktion: Layoutet inde i skabet er ikke kun æstetisk tiltalende, men også hjørnestenen i stabilitet

Kompensationsskabet er kernekomponenten i lavspændingskompensationssystemet for reaktiv effekt. Layoutet af dets interne komponenter bestemmer direkte driftseffektiviteten og levetiden for hele enheden. Som en kinesisk producent af lavspændingsudstyr til reaktiv effektkompensation med en lang historie i elindustrien, forstår Geyue Electric fuldt ud, at en fremragende kompensationsløsning ikke kun kræver komponenter af høj kvalitet, men også er afhængige af et videnskabeligt rimeligt internt design af kabinettet. Det indbyrdes forhold mellem varmeafledning, ledninger og sikkerhedsafstande danner de solide søjler for den langsigtede stabile drift af kompensationsskabet.

Varmeafledning: Temperaturkontrol bestemmer komponenternes levetid

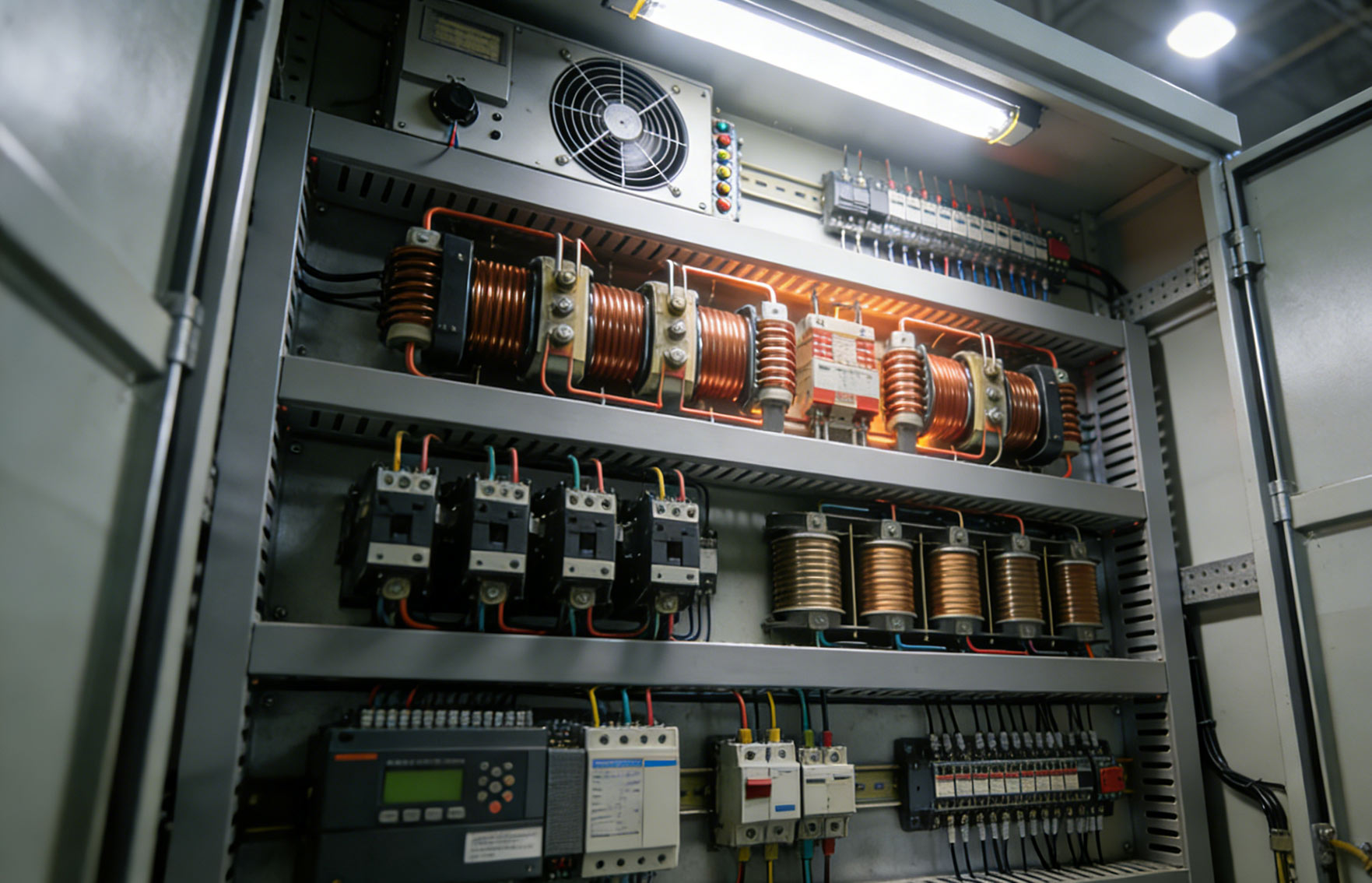

Under driften af ​​kompensationsskabet kan indvendige komponenter som f.ekskondensatorer, reaktorer, sammensatte afbrydere, kontaktorerogeffektfaktorregulatorervil generere en vis mængde varme. Hvis denne varme ikke kan spredes i tide, vil det få komponenternes temperatur til at stige konstant, fremskynde ældningen af ​​isoleringsmaterialerne, reducere kondensatorernes kapacitet og endda føre til termisk nedbrud. Geyue Electric placerede ved design af kabinettet, baseret på det lodrette lagdelte varmeafledningslayout, komponenterne med højere varmeudvikling i den øverste del af kabinettet. Desuden brugte vores tekniske team princippet om, at varm luft stiger naturligt, kombineret med den øverste ventilator til tvungen ventilation, for at danne en jævn luftstrøm fra bund til top. Samtidig reserverede vi tilstrækkelige varmeafledningskanaler mellem kondensatorerne for at undgå varmeakkumulering mellem kondensatorerne, så selv i et miljø med høje temperaturer om sommeren kan skabstemperaturen styres inden for et sikkert område, hvilket sikrer, at komponenterne altid fungerer i en ideel tilstand, og derved forlænger systemets samlede levetid.

Ledningsføring: Et præcist netværk reducerer interferens og spændingsfald

Ledningen inde i kompensationsskabet kan virke simpel, men den indeholder faktisk dybtgående viden om elektroteknik. De uorganiserede ledninger påvirker ikke kun udseendet, men introducerer også elektromagnetisk interferens, øger linjespændingsfaldet og forårsager endda lokal udladning. Geyue Electric anvender ledningsprincippet om at "adskille stærk og svag elektricitet og opdele høj- og lavfrekvente områder". Styreledningerne og elledningerne er ført separat for at undgå signalinterferens; hovedkredsløbet bruger kobberstænger til forbindelse for at reducere kontaktmodstand og varmeudvikling; prøveudtagningskredsløbet bruger snoede skærmede kabler for at sikre målenøjagtighed. Alle kabler er fastgjort på en standardiseret måde gennem rør for at undgå at løsne sig på grund af vibrationer. Vores virksomheds omhyggeligt designede ledningsnetværk sikrer en jævnere strømtransmission og mere nøjagtig signalopsamling og giver derved en detaljeret garanti for den pålidelige respons og langsigtede stabilitet af lavspændings-reaktiv effektkompensationssystem.

Sikkerhedsafstand: Isolering og vedligeholdelse udgør en dobbelt garanti

Selvom spændingsniveauet inde i kompensationsskabet hører til lavspændingskategorien, skal der stadig opretholdes tilstrækkelige sikkerhedsafstande mellem komponenter og mellem komponenter og kabinetkroppen. Dette er ikke kun for at opfylde isoleringskravene og forhindre lysbuer og kortslutninger, men også for at lette daglig inspektion og vedligeholdelse. Geyue Electric følger strengt internationale standarder, nationale standarder og industrinormer. Derfor bestemte vi under designfasen de optimale installationspositioner for hver komponent gennem tredimensionelle simuleringsmetoder. Vi reserverede tilstrækkelig plads mellem kondensatorerne for at lette varmeafledning og isolering; vi holdt også de strømførende dele på sikker afstand fra skabsdøren for at sikre operatørernes sikkerhed; samtidig reserverede vi også rummelige betjeningsflader til komponenter, der har brug for hyppig observation og vedligeholdelse. Det rimelige layout af sikkerhedsafstanden reducerer ikke kun fejlrisikoen for hele lavspændingsreaktive effektkompensationssystemet, men gør også den senere vedligeholdelse mere bekvem og effektiv, og reducerer brugernes samlede driftsomkostninger.

Geyue Electric: Vi sikrer strømsystemets stabilitet med omhyggeligt håndværk

Det er netop på grund af den dybe forståelse og omhyggelige kontrol af detaljer såsom varmeafledning, ledninger og sikkerhedsafstande, at Geyue Electrics lavspændingsreaktive effektkompensationsskabe kan fungere stabilt og kontinuerligt i forskellige barske industrielle miljøer. Vores produktionsanlæg har fuldt automatiserede produktionslinjer og standardiserede montageprocesser. Hvert stykke udstyr, der forlader fabrikken, gennemgår strenge termiske balancetests, elektriske ydeevnetests og isolationsmodstandsspændingstests. Vi leverer ikke kun kompensationsskabe af høj kvalitet, men kan også tilpasse omfattende løsninger til kompensation for reaktiv effekt, herunder intelligente kondensatorer, reaktorer og filtreringsmoduler baseret på brugerens belastningskarakteristika, hvilket hjælper brugerne med effektivt at forbedre effektfaktoren, reducere linjetab og undgå strafgebyrer for strømreguleringsgebyrer. Hvis du har behov, bedes du kontakteinfo@gyele.com.cn. Lad Geyue Electric, med vores udsøgte layoutkunst og pålidelige løsninger til kompensation for reaktiv effekt, sikre energieffektiviteten og stabiliteten af ​​dit strømsystem.
