Reaktorer i lavspændingskompensationsskabe: nødvendigt udstyr eller ekstra omkostninger?

Brænder kompensationskabinettet i din fabrik ofteKondensator? Eller målingen fandt, at harmonikken i strømnettet er for store, og endda kan switch ses, når kondensatoren er tændt og slukket. Årsagen til skaden på kondensatoren kan være manglen på en serie -reaktor. Fordi i et 400V -strømnet er der to ulemper, når kondensatoren er direkte forbundet med strømnettet. Den ene er, at virkningsstrømmen når sit højdepunkt i det øjeblik, der er magt-på, hvilket er let at forbrænde switch-stikket. Det andet er, at den harmoniske strøm er for stor, hvilket vil få kondensatoren til at varme op alvorligt eller endda brænde. Udstyret med en reaktor med passende parametre kan effektivt løse disse to problemer. Denne artikel forklarer, om reaktoren er et nødvendigt udstyr ved at beskrive arbejdsprincippet for reaktoren, den rolle, den spiller i kompensationsskabet, og den faktiske driftseffekt.

Arbejdsprincippet om lavspændingserienreaktor

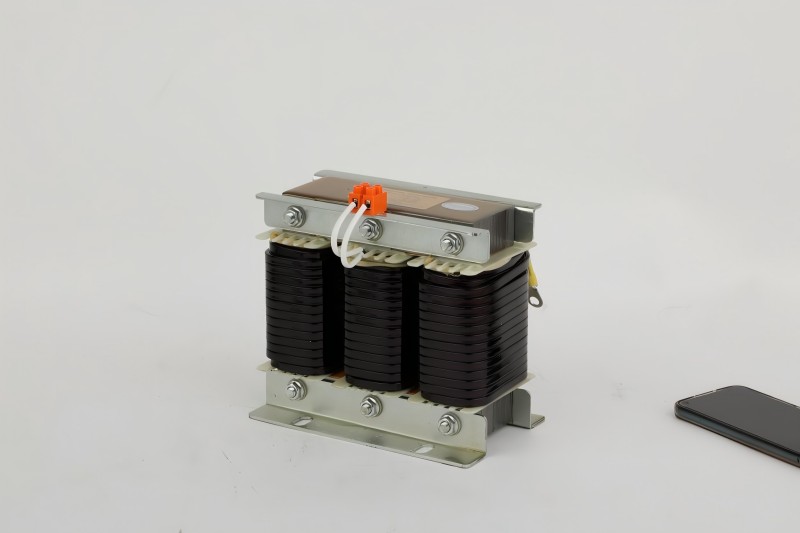

Reaktoren er sammensat af en jernkerne og en spole, der er forbundet i serie foran kondensatoren for kompensationsskabet. Når strømmen passerer gennem spolen, genererer jernkernen et magnetfelt, som kan modstå strømændringen. I øjeblikket er kondensatoren aktiveret, strømmen vil pludselig stige, og magnetfeltet genererer en omvendt kraft og begrænser derved påvirkningsstrømmen til et sikkert interval. Når der genereres højfrekvent omstrømningstrøm i elnettet, genererer spolen en stærkere modstand, hvilket får strømmen til at blive omdannet til varme og konsumeret. Gennem disse operationer er kondensatoren beskyttet mod virkningen af overdreven strøm og skade fra overophedning.

Reaktorens rolle i kompensationskabinettet

Som nævnt i arbejdsprincippet ovenfor kan reaktoren undertrykke den enorme strøm genereret afStrømkondensatorNår det er energisk til inden for 10 gange den normale værdi, beskytter switchkontakterne mod smeltning og svejsning. Denne funktion er at forhindre, at udstyret brænder, når det er tændt. En anden funktion er at aflytte højfrekvent støj. Disse to funktioner af reaktoren kan forlænge kondensatorens levetid. Kondensatorerne i kompensationskabinettet uden reaktoren kan skrotes på 2 år. Efter at have været udstyret med reaktoren, kan kompensationsskabet bruges i mere end 8 år, hvilket i høj grad reducerer vedligeholdelsesomkostningerne. Disse to funktioner kan ikke erstattes af andre komponenter. Kompensationskabinettet uden reaktoren vil uundgåeligt blive brændt, når den er tændt, eller kondensatorerne vil blive beskadiget i batches, hvilket afspejler reaktorens nødvendighed.

Sådan vælger du en passende serie -reaktor

For at vælge en passende reaktor er der to hovedaspekter: den ene er at vælge den relevante reaktansfrekvens, og den anden er at vælge den relevante strømkapacitet.

Reaktanshastighed henviser til reaktorens modstandsstyrke til højfrekvent strøm. Hvis det er en maskine på en fabrik, såsom et værktøjsmaskine, injektionsstøbemaskine eller andet udstyr eller fotovoltaisk kraftproduktion, skal du vælge enreaktormed en reaktansfrekvens på 7%, fordi den kan blokere 250Hz højfrekvente harmonik genereret af dette udstyr. Hvis det er en stor LED -skærm i et indkøbscenter, en centraliseret computerkraftforsyning eller en opladningsbunkeenhed, skal du vælge en reaktor med en reaktansfrekvens på 14%, fordi den kan blokere 150Hz harmonik genereret af dette udstyr.

Derudover er det nødvendigt at vælge en passende nuværende kapacitet. Strømmen, der er tilladt at passere gennem reaktoren, skal være større end 1,35 gange den nominelle strøm af kondensatoren. Fordi ved faktisk drift vil harmonikken i elnettet øge den samlede strøm, og der skal forbeholdes tilstrækkelig margin for at undgå overbelastning og forbrænding af reaktorspolen.

Kort sagt, vælg 7% for fabriksmaskiner og 14% for LED -skærme. Reaktorstrømmen er lig med kondensatorstrømmen ganget med 1,35. Efter montering skal du berøre reaktorhuset. Hvis det ikke er varmt i mere end tre sekunder, er det kvalificeret.

Faktisk driftseffekt

Når kompensationsskabet for pumpefabrikken ikke var udstyret med en reaktor, var kondensatorens driftstemperatur så høj som 85 grader Celsius, hvilket overskred den nationale standard på 70 grader Celsius. Næsten 40% af kondensatorerne ville brænde ud hvert år. Efter installation af en7% reaktor, Temperaturen på kondensatoren faldt til omkring 55 grader Celsius, og andelen af harmonik i elnettet faldt fra 19% til 6%. Kondensatorens levetid blev udvidet fra et gennemsnit på to år til mere end otte år. Denne ændring fik udstyret til at køre mere stabilt og sparede vedligeholdelsesomkostninger.
